后车架机器人焊接工装夹具结构

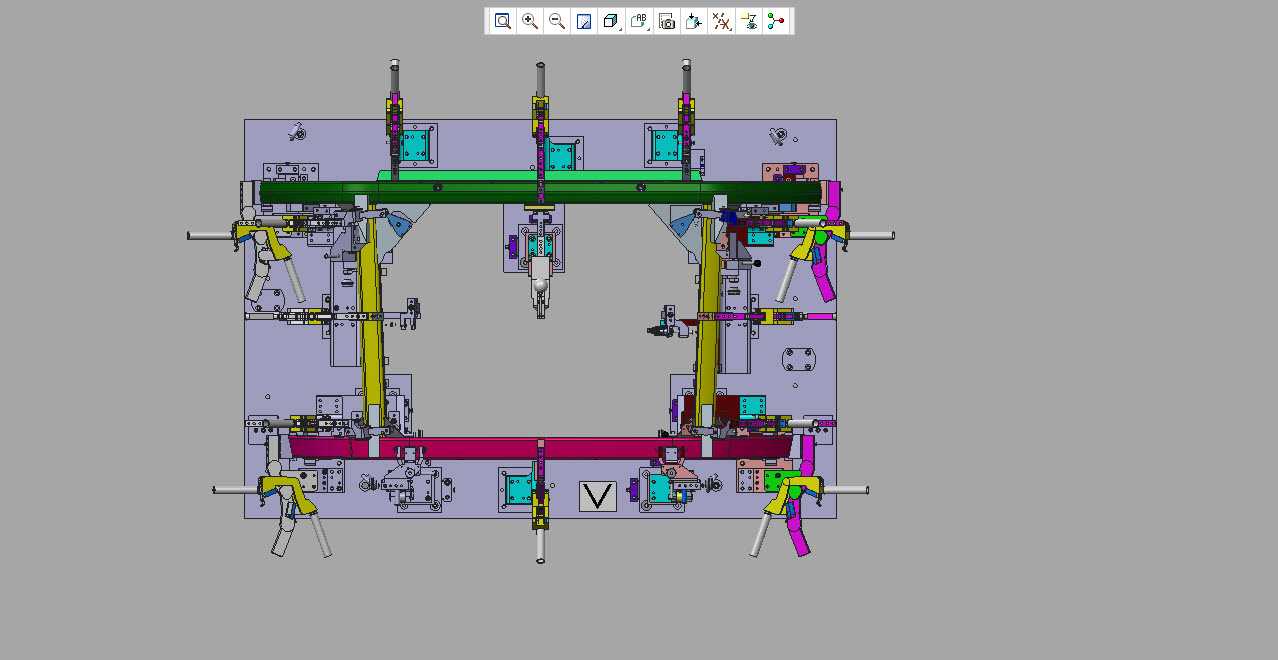

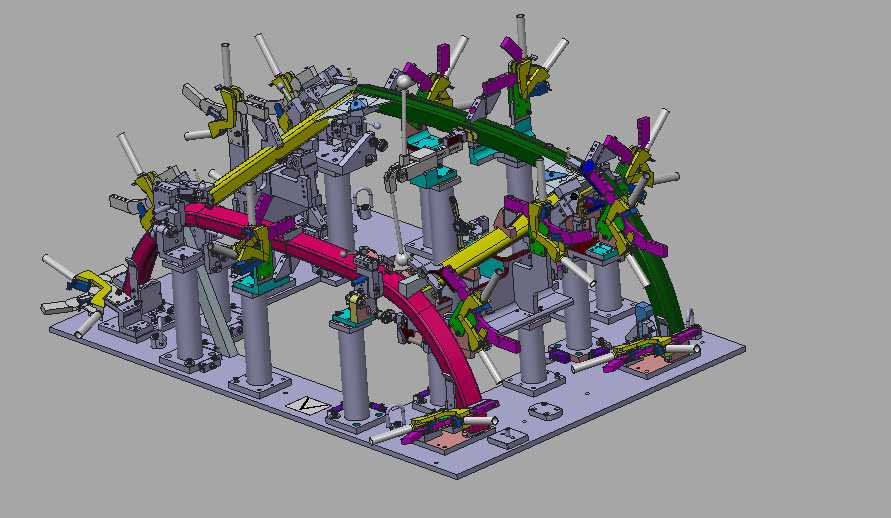

　　这套工装针对两轮车辆后车架的机器人自动化焊接工序开发，核心作用是在焊接全流程中对后车架的多段弯管、连接支架等散件完成精准定位与牢靠夹紧，避免焊接过程中工件受热变形、移位，保障焊缝位置精度与整体形位公差符合车架装配要求，适配六轴工业机器人的自动焊接作业路径，无需人工反复调整工件位置。从结构布局来看，整套夹具采用底板作为统一安装基准，底板上根据后车架的三维数模坐标点位，分布布置多组立式支撑柱，支撑柱顶端安装对应工件轮廓的定位块与夹紧单元，定位块型面完全贴合后车架各管件的外圆弧面，确保管件放置后即处于理论焊接位置，不会出现轴向窜动或径向偏移。夹紧单元采用手动快速夹钳搭配压臂的结构，压臂的压头位置覆盖工件的非焊接区域，

　　既保证夹紧力足够抵消焊接热变形带来的应力，又不会遮挡机器人焊枪的行走路径，避免焊接过程中焊枪与夹具发生干涉。设计阶段首先需要完成后车架焊接总成的公差分析，明确各散件之间的焊缝位置、搭接量以及焊后总成的关键尺寸要求，比如后车架与车身连接的安装孔位同轴度、后平叉安装轴的平行度等核心公差，反向推导夹具定位基准的选择，优先选择工件上不易变形、加工精度高的部位作为主定位面，再辅以辅助支撑顶住管件的悬空段，减少长弯管焊接时的下挠变形。夹具上的各定位块、压头均采用模块化设计，通过螺栓与支撑柱、夹钳连接，当后续车型后车架结构出现小幅改型时，仅需更换对应位置的定位块与压头即可快速适配，无需重新加工整套底板与支撑结构，降低工装改造成本与换型周期。

　　考虑到焊接作业现场存在大量焊渣飞溅、焊接烟尘，整套夹具的运动副位置都设计了防焊渣遮挡结构，快速夹钳的铰接处预留了清理空间，避免焊渣堆积导致夹钳卡滞，影响装夹效率。底板上加工有统一的定位销孔与设备安装台的定位销配合，确保夹具每次安装到焊接工作站台面上时，位置重复精度满足机器人离线编程的路径要求，无需每次装夹后重新示教机器人路径。从安装边界来看，整套夹具的底板尺寸适配常规单工位焊接工作台的安装范围，外围夹紧单元展开后不会超出工作站的安全防护栏范围，操作人员站在夹具的上下料侧即可完成所有夹钳的开合操作，操作行程符合人体工程学要求，无需探身到夹具内部操作，降低作业安全风险。各夹紧单元的开合行程经过核算，工件放置到定位块上后，

　　夹钳压臂旋转到位即可压紧工件，打开时压臂抬起高度足够工件顺利吊出，不会与工件发生磕碰。针对后车架上的小支架类零件，夹具上还设计了对应的插销定位结构，将小支架的安装孔对准定位插销即可完成定位，避免小零件在焊接前出现位置偏移，保障小支架与主弯管之间的焊缝位置准确，减少焊后校形的工作量。整套夹具的支撑柱高度根据后车架的整体弧度匹配，让所有焊缝位置都处于机器人焊枪的最佳作业姿态范围内，避免焊枪处于极限角度焊接导致的焊缝成型不良、焊穿等缺陷，同时也能减少机器人的姿态调整时间，提升单工位的焊接作业效率。
