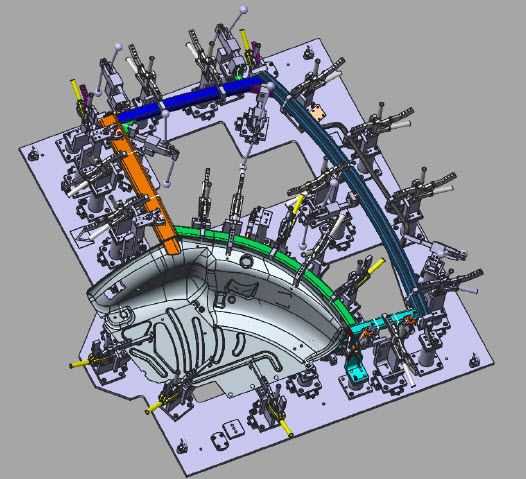

汽车侧立面与挡泥板焊接工装夹具结构

　　这套焊接工装主要应用于汽车白车身焊装工序的侧围外板与轮罩挡泥板分总成焊接工位，是焊装线侧围分拼工位的核心定位工装，适配乘用车侧围下部与后轮挡泥板的组焊作业，可兼容同平台多车型的相近工位定位需求，在批量焊装生产线上承担工件定位、夹紧、防变形支撑的核心作用，避免焊接过程中工件移位、焊接热变形导致的总成尺寸超差。

　　从实际作业逻辑来看，该工装的底座采用一体化铸造平板加工而成，安装基准面平面度控制在0.05mm以内，所有定位组件、夹紧单元的安装基准均统一取自底座的加工基准面，保证整套工装的定位精度累计误差控制在0.2mm以内，满足汽车焊装对白车身分总成的尺寸公差要求。底座上根据工件的型面特征分布了12组定位支撑块，其中8组为固定式型面支撑，直接贴合侧立面外板的非焊接区域型面，支撑块的型面完全匹配工件的数模型面，贴合间隙不大于0.1mm，避免工件装夹后出现局部凹陷变形；剩余4组为可调式支撑，对应挡泥板的弧形搭接边位置，可根据工件的实际料厚公差做±2mm的高度微调，抵消冲压件的成型公差带来的装夹间隙问题。

　　夹紧单元全部采用手动快速夹钳搭配压臂的结构，所有压头位置均避开焊接焊枪的作业路径，压头端部采用聚氨酯包覆处理，避免夹紧过程中刮伤工件的外表面涂层，压臂的开合角度设计为75°，保证工件上下料时拥有足够的操作空间，不会与工件边缘发生干涉。针对侧立面与挡泥板的搭接焊缝位置，工装专门设计了4组焊缝背面支撑铜块，铜块内嵌在支撑结构中，焊接时可快速导走焊接热量，减少焊接热影响区的变形量，同时避免焊穿工件背面，铜块采用快拆式安装结构，磨损后可快速更换，无需调整整套工装的定位基准。

　　工装的整体安装边界控制在1200mm×1000mm×350mm范围内，可直接固定在标准焊装工作台的T型槽上，无需额外制作过渡安装板，底座上预留了16个标准安装孔，孔位间距匹配焊装工作台的T型槽间距，安装时可快速完成定位找正。整套工装的设计思路完全围绕焊装作业的实际需求展开，在保证定位刚性的前提下尽可能精简结构，减少工装本身的重量，同时所有夹紧单元的操作手柄均集中布置在工装的前侧和左右两侧，操作人员无需探身到工装内侧即可完成所有夹紧操作，单工位装夹时间可控制在40秒以内，大幅提升焊装工序的作业效率。

　　针对弧形的挡泥板工件，工装专门设计了沿工件弧度分布的侧向定位销，其中2个圆形定位销布置在挡泥板的两端安装孔位置，限制工件的X、Y向自由度，1个菱形销布置在挡泥板中部的工艺孔位置，限制工件的转动自由度，所有定位销的导入端均设计为15°导向锥角，方便工件快速套入定位销，减少装夹时的对位时间。侧立面工件的定位则采用型面定位加边缘定位块的方式，3组边缘定位块分别布置在侧立面的上边缘、下边缘和前边缘，定位块的定位面与工件边缘的间隙控制在0.1mm，既保证定位精度，又不会因为工件的冲压公差导致装夹卡滞。

　　在焊接作业的可达性设计上，所有夹紧压臂的位置均经过焊枪模拟验证，手工焊枪可顺利到达所有11条搭接焊缝的位置，焊枪与工装结构的最小安全间隙保持在15mm以上，避免焊接过程中焊枪与工装发生碰撞，也减少焊枪电缆与工装的摩擦。工装的底座上还设计了多个集屑槽，焊接产生的焊渣可顺着集屑槽滑落到工装底部的收集盒内，无需频繁清理工装表面的焊渣，减少日常维护的工作量。

　　从结构刚性角度来看，所有支撑柱均采用矩形钢管焊接后加工而成，壁厚不小于6mm，夹紧状态下可承受不小于500N的夹紧力而不发生形变，焊接过程中不会因为焊接应力导致工装出现微变形，长期使用后定位精度保持性好，适合大批量连续生产的焊装车间使用。工装的所有活动连接部位均采用自润滑衬套，无需频繁加注润滑油，适应焊装车间多粉尘、多焊渣的作业环境，减少卡滞故障的发生概率。
