多工位装配板材焊接定位工装

　　在汽车零部件、钣金结构件的批量焊接生产场景中，工件定位精度直接决定焊缝一致性与后续装配适配性，这类多工位焊接定位工装正是为解决异形装配板材焊接时的定位偏移、装夹效率低问题设计。整套工装以带安装孔的加厚底座为承载基础，底座上的定位销孔、安装槽位均按照车间通用焊接工作台的T型槽间距匹配设计，安装时可直接通过螺栓固定在标准工作台上，无需额外加工适配垫板，底座边缘的吊装孔也适配车间常规吊具的起吊需求，转产移位时无需拆解工装主体即可完成转运。

　　工装的定位逻辑采用“型面贴合+销孔定位+侧向顶紧”的组合方案，针对装配板材上的预制孔位，设置了多组带衬套的定位销，衬套采用耐磨合金材质，长期插拔也不会出现销孔磨损导致的定位间隙，避免批量生产中工件累计偏差超差；与工件曲面接触的定位块均按照工件数模的实际型面做仿形加工，接触区域预留0.1mm的避让间隙，既保证工件放置时不会卡滞，又能限制焊接过程中工件的受热变形位移。

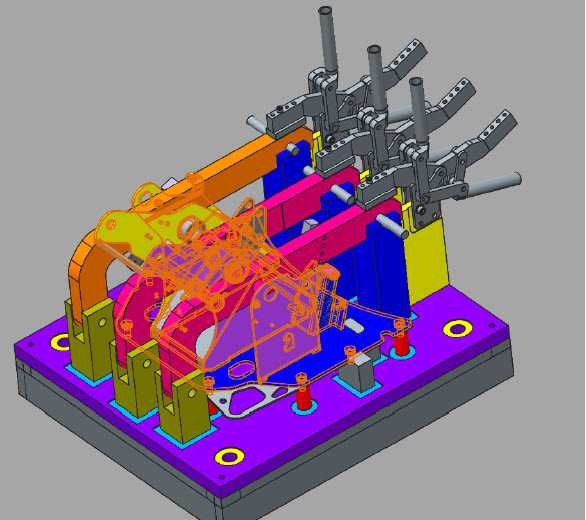

　　夹紧单元全部采用卧式快速夹钳布局，四组夹钳沿工件待焊区域的周边分布，夹钳的压头位置做了高度差适配，避开焊枪的走枪路径，焊接作业时焊枪可以沿焊缝连续行走，不会与夹钳结构发生干涉；夹钳的压头端部加装了聚氨酯缓冲垫，夹紧时不会在工件表面留下压痕，针对表面质量要求高的外观件焊接也能适用。底座上设置的多组红色缓冲支撑柱，对应工件下方的悬空区域，焊接时可以抵消焊枪下压的作用力，避免薄板工件出现焊穿、塌陷问题，支撑柱的高度可通过螺纹微调，适配不同板厚工件的支撑需求。

　　从设计思路上看，这套工装没有采用复杂的气动、液压夹紧结构，全部采用手动快速夹钳，一方面降低了工装的制造成本，另一方面在小批量多品种的生产场景中，操作人员无需接通气源、油路即可快速完成装夹，换型时仅需更换对应位置的仿形定位块即可适配同系列不同规格的板材焊接，夹钳的安装位置预留了长条形调节槽，可根据工件尺寸变化调整夹紧点位置。工装的各功能模块采用分体式安装设计，定位块、夹钳、支撑柱均通过螺栓固定在底座上，长期使用出现磨损时可单独更换易损件，无需整体报废工装，降低了后期维护成本。

　　在实际使用场景中，这套工装可覆盖厚度1.2mm-4mm的冷轧钢板、镀锌钢板装配焊接工序，工件放置到工装上后，操作人员仅需依次扳动四组快速夹钳即可完成全部装夹动作，单工位装夹时间可控制在15秒以内，相比传统的螺栓压紧、台钳夹持方式，装夹效率提升60%以上；焊接过程中工装的定位精度可控制在±0.2mm以内，焊后工件的焊缝错位量不超过0.15mm，可直接进入下一道打磨、装配工序，无需额外校正变形。工装底座上的不同颜色定位块做了防错设计，操作人员可通过颜色快速识别工件放置方向，避免工件放反导致的批量报废问题，夹钳的手柄位置全部朝向操作人员的作业侧，扳动时无需探身越过工件，符合人机工程学要求，长时间作业也不会产生额外的操作疲劳。
