阿帕拉特标准杆轮式传感配套结构件

　　在工业传感检测的实际应用场景里，这类轮式配套结构件常作为转速、位移、位置类传感装置的触发或传动载体，常见于自动化生产线的物料输送工位、纺织机械的纱线张力检测单元、包装设备的走料长度计量模块，甚至部分小型试验设备的标准位移标定环节，它的核心作用是通过自身的定速转动或者定距位移，给传感元件提供稳定、可重复的触发基准，避免因传动件的形位公差导致传感信号出现误判、漏检的问题。从结构设计的角度来看，这个轮件采用了中心带轴孔的盘式主体结构，中心轴孔内壁做了阶梯式的限位设计，安装时可以直接套在配套的标准杆轴上，轴孔内侧的一圈齿状凸起是用来和轴端的定位卡件配合，防止轮体在转动过程中出现周向打滑，保证转动同步率达到传感检测的精度要求。

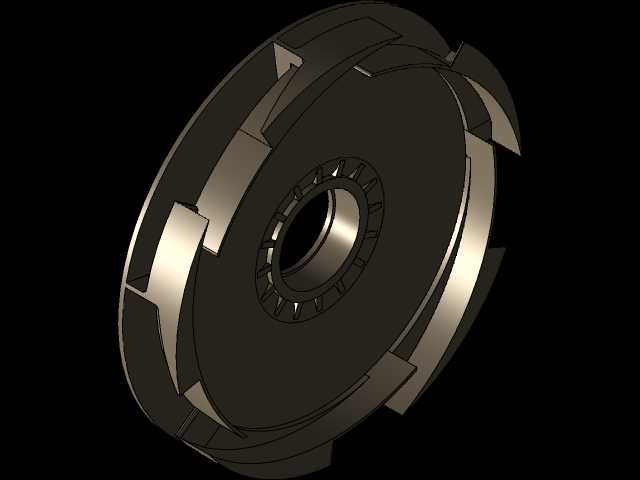

　　轮体外侧均匀分布的六组凸耳结构，并不是随意设计的，每一组凸耳的端面都做了平行度校准，当轮体随轴转动时，凸耳会依次经过传感探头的检测区域，每转过一个凸耳就会给传感器输出一个脉冲信号，通过计算脉冲数量就能换算出转轴的转速、走过的线位移，这种结构相比光滑轮面配合摩擦式传感的方案，不存在长期使用后摩擦面磨损导致的检测误差，可靠性更高。设计时首先要考虑的是安装边界的适配性，中心轴孔的直径要和配套的阿帕拉特标准杆外径做基孔制配合，公差带选H7即可，既保证安装时不会出现过松的旷量，也不会因为过盈量太大导致装配困难。轮体的整体外径要根据检测脉冲的分辨率要求来定，比如要求每转输出6个脉冲的场景下，当前的六凸耳结构刚好匹配，

　　不需要额外增加信号分频的处理环节，能简化配套传感电路的设计逻辑。轮体的厚度方向做了减重处理，主体盘身的厚度比凸耳部分薄2mm左右，既保证了凸耳部分的结构强度，避免长期受传感触发的碰撞出现形变，也能降低整个轮件的转动惯量，当标准杆做频繁启停的往复转动时，轮体不会因为惯量太大出现跟转滞后的问题，保证信号输出的实时性。在实际选型适配的时候，要注意轮体凸耳的材质和传感元件的匹配性，如果是电感式传感器，凸耳部分需要用导磁金属材质，如果是光电式传感器，凸耳表面要做哑光发黑处理，避免反光导致的信号误触发。另外轮体的端面跳动公差要控制在0.02mm以内，不然转动时凸耳和传感探头之间的距离忽大忽小，会导致传感器的触发阈值不稳定，出现信号丢脉冲的问题。

　　安装时轮体的轴向定位要靠轴孔内侧的阶梯面顶住标准杆的轴肩，外侧用卡簧固定，不需要额外做复杂的锁紧结构，拆装维护都很方便，适合工业现场快速更换备件的需求。这类结构件在设计建模的时候，要重点保证凸耳的等分精度，六个凸耳相对于中心轴孔的角度公差不能超过±0.1度，不然每个脉冲对应的转角不一致，会直接导致位移或者转速的检测误差超出允许范围。轮体边缘的倒角处理也不能忽略，所有锐边都要做0.5mm的圆角，一方面是避免安装时划伤操作人员，另一方面也能减少转动过程中的空气阻力，降低高速转动时的风噪和抖动。在一些有防尘要求的应用场景里，这个轮件可以直接加装在透明的防护壳内，因为凸耳的突出高度足够，即使隔着薄的透明防护层，光电类传感器也能稳定检测到信号，不需要调整探头的安装位置。从长期使用的角度考虑，轮体的主体材质可以选耐磨的工程塑料或者粉末冶金件，不需要做额外的表面处理，成本低且自重轻，适合大批量应用在通用工业传感检测工位上，相比金属切削加工的零件，生产效率更高，一致性也更好，能满足自动化设备批量装配的零件互换性要求。
