摇臂转向架式金属探测移动机器人

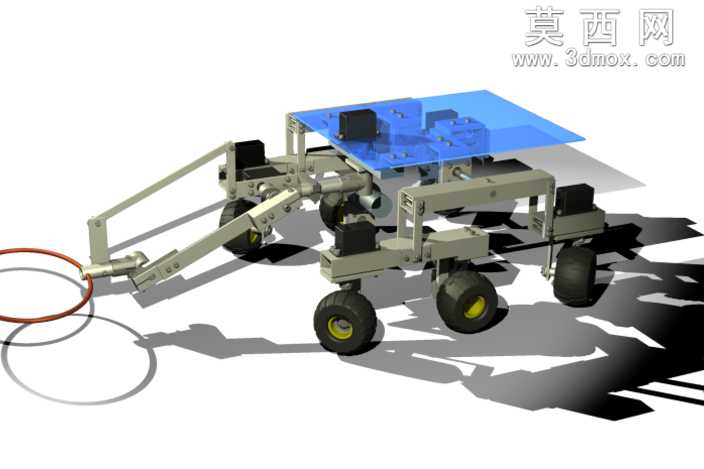

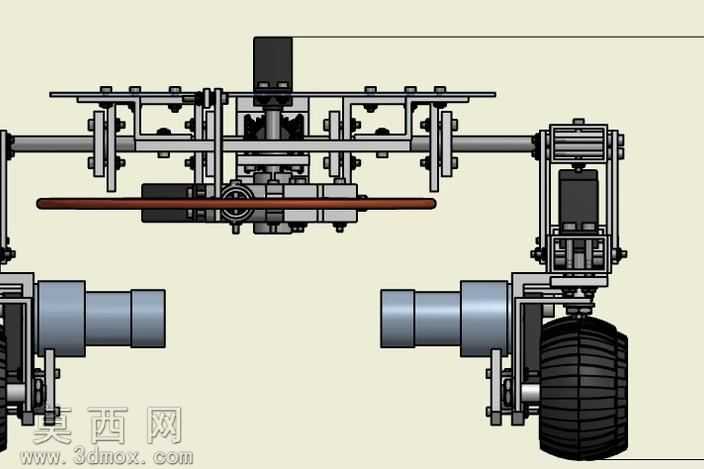

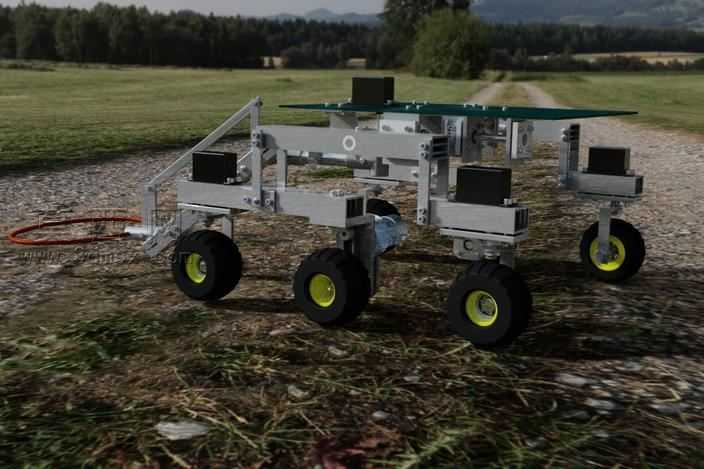

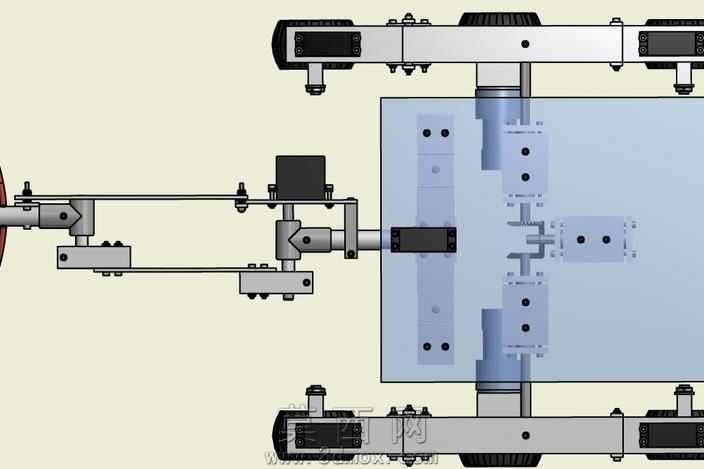

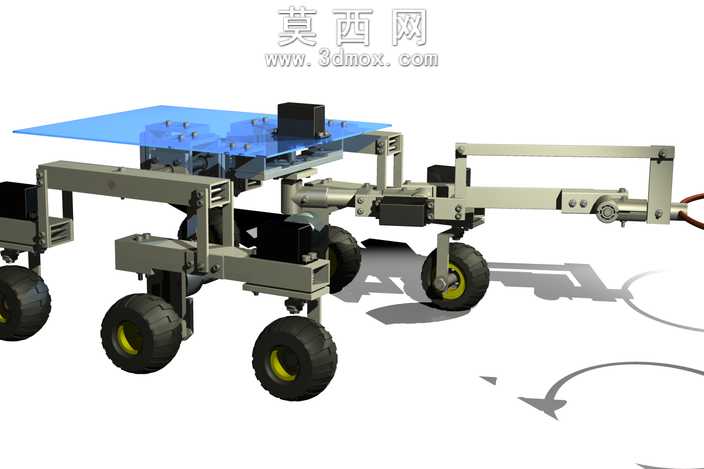

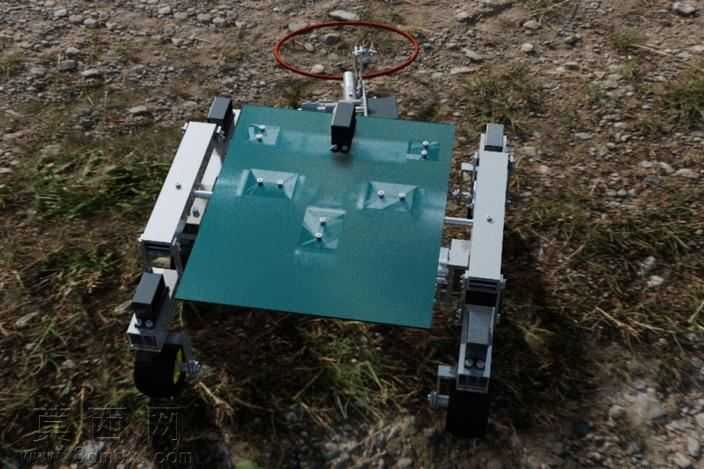

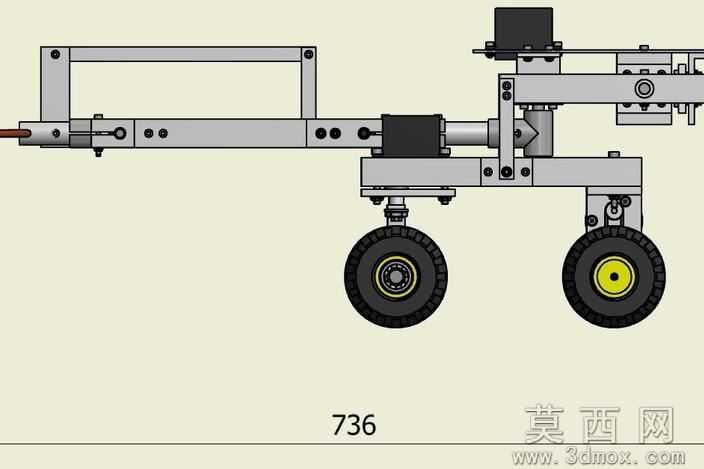

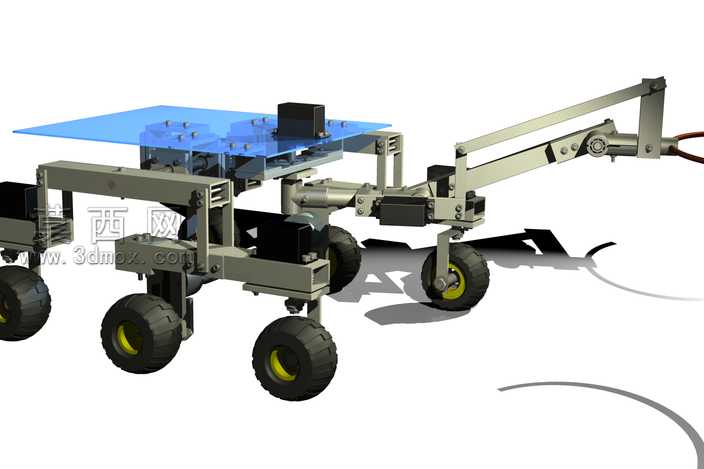

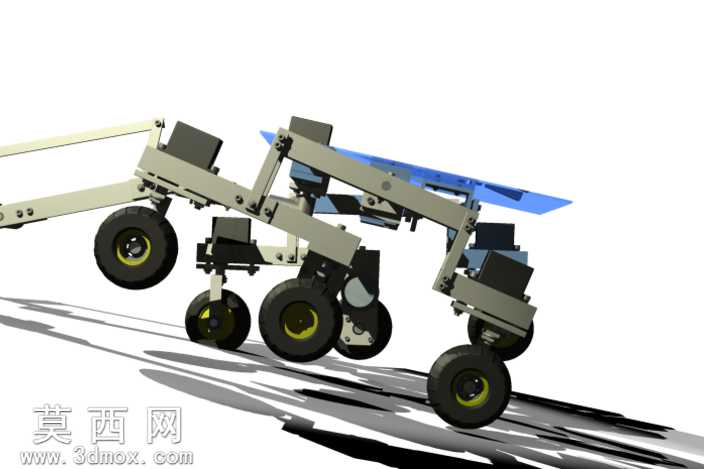

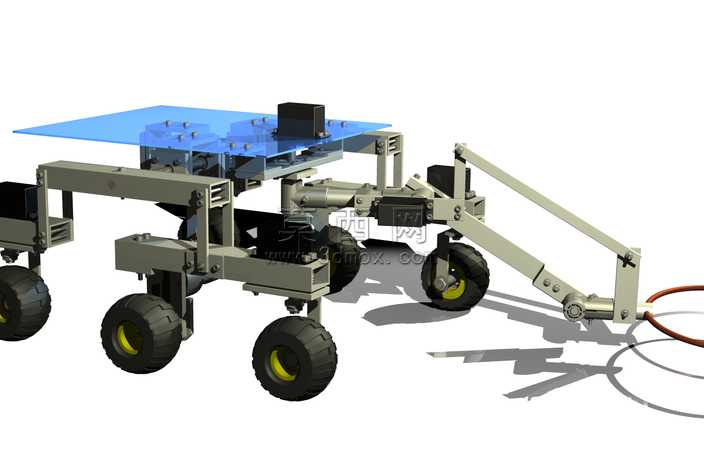

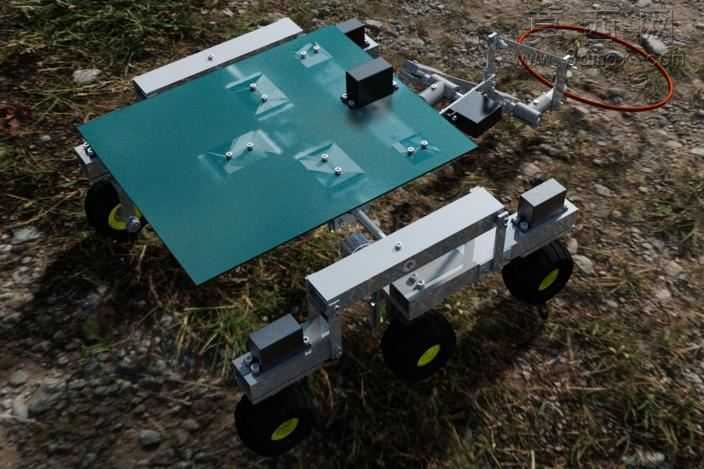

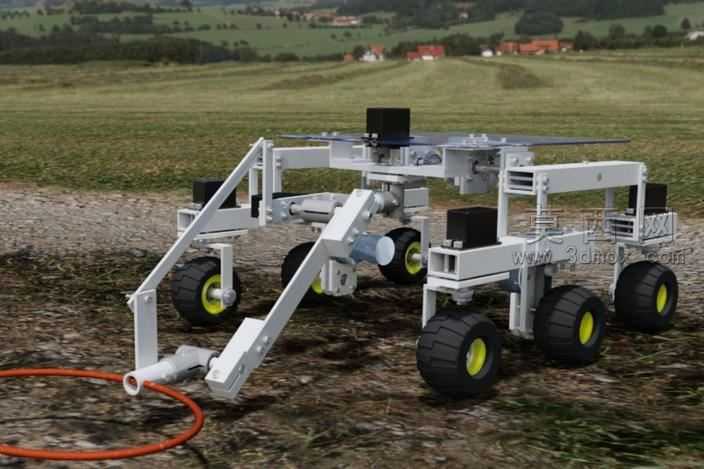

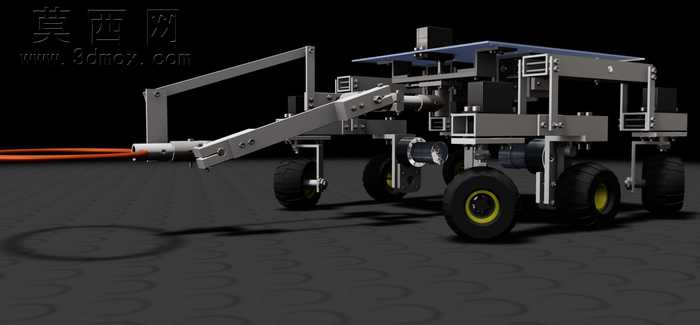

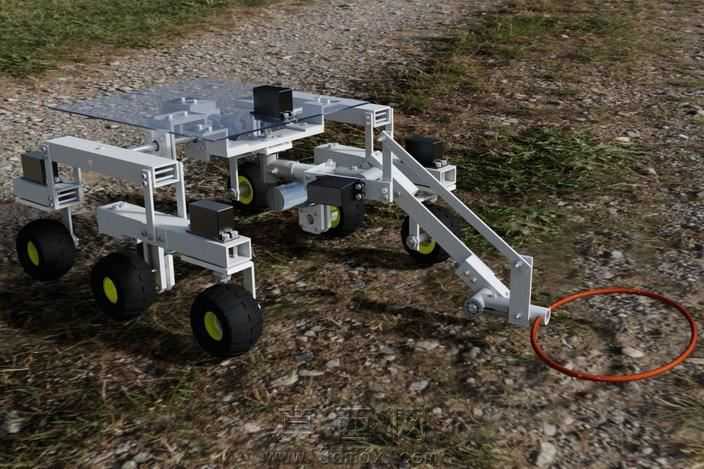

本作品为摇臂转向架式金属探测移动机器人的概念三维设计，整体采用多轮摇臂转向架行走构型，在三维建模过程中，首先完成行走系统的骨架搭建，对六组行走轮组的悬挂摇臂结构进行参数化建模，每侧三组轮组通过铰接式摇臂实现联动，保证在非铺装崎岖路面行驶时，所有车轮均可贴合地面获得足够抓地力，建模时对摇臂的铰接转轴、轮组安装位、驱动模块安装槽都做了精确的尺寸约束，确保各部件运动无干涉。探测执行端采用前置延伸式摇臂结构，末端搭载环形金属探测感应线圈，建模时对探测臂的俯仰铰接结构做了单独的装配设计，可实现探测端的高度调节，适配不同探测场景的需求。上层搭载平台采用透明板材材质进行渲染表现，模拟轻量化亚克力或PC板材的安装基座，用于放置控制模块、电源模块等电子元器件，平台下方预留了各驱动电机、传感器的布线槽位，整体结构采用模块化设计思路，各轮组、探测臂、上层平台均可单独拆分装配，便于后续的迭代优化。材质渲染方面，主体结构件采用哑光银灰色金属材质模拟铝合金加工件，车轮采用黑色橡胶材质搭配亮黄色轮毂做视觉区分，探测线圈采用红棕色绝缘材质表现，地面环境采用户外碎石草地纹理做渲染场景，真实还原机器人在户外作业的使用场景。设计过程中针对摇臂的受力结构做了初步的力学考量，当前概念版本仍存在部分力学性能优化空间，后续可通过有限元分析对摇臂的截面尺寸、铰接点位置做进一步调整，同时可优化探测臂的伸缩调节结构，拓展设备的探测范围与地形适应能力，整体建模过程严格遵循机械装配的约束逻辑，所有活动部件均保留了正确的运动自由度，可直接用于后续的运动仿真验证。
