带安装孔法兰凸缘圆筒结构设计

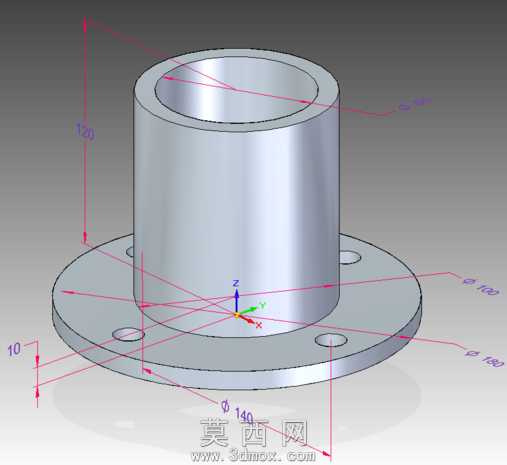

该作品为带安装孔的法兰凸缘圆筒类机械零件，采用三维参数化建模方式完成整体结构设计，建模过程中先以基准坐标系为定位核心，先绘制底部法兰盘的二维草图，标注法兰盘外径140mm、厚度10mm的基础尺寸，同时在法兰盘圆周方向均匀布置四个安装通孔，保证孔位的圆周等分精度，后续通过拉伸命令生成法兰盘的实体结构。在法兰盘顶面中心位置，绘制圆筒的内外径圆形草图，通过拉伸凸台命令生成高度120mm的直立圆筒结构，保证圆筒轴线与法兰盘中心轴线完全重合，满足同轴度的装配精度要求。建模过程中采用同步技术对实体边缘的尺寸参数进行关联设置，将法兰厚度、圆筒高度、法兰外径、安装孔位置等关键尺寸参数，通过变量链接的方式关联至外部Excel表格，实现外部数据对模型尺寸的驱动调整，无需进入草图编辑环境即可快速修改模型参数，大幅提升同系列不同规格零件的改型设计效率。模型渲染阶段采用金属哑光材质，模拟钢制零件的真实表面质感，添加三维坐标系标注与关键尺寸引线，清晰展示各部分结构的尺寸参数与定位关系，整体结构简洁规整，符合机械零件的设计规范，可直接用于装配验证、工程图生成以及后续的加工生产参考，参数化链接的设计方式也为系列化零件的快速迭代提供了便捷的实现路径。
