快接车轮配套螺丝附件马达支架结构设计

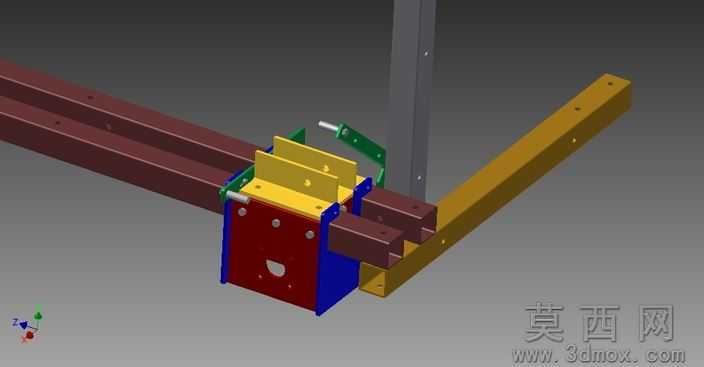

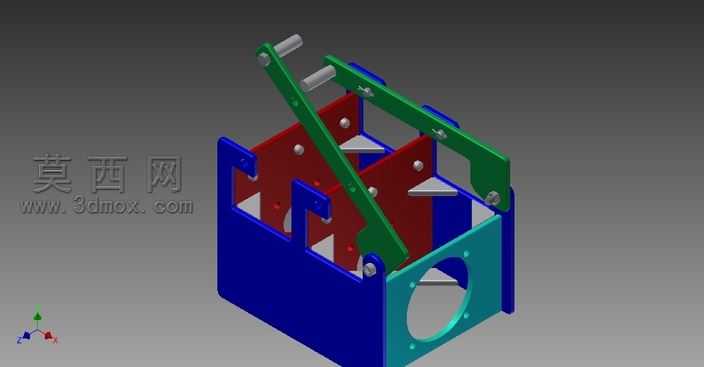

本模型为适配LifeTrac快速连接车轮使用的螺丝附件马达支架，整体采用三维参数化建模完成，建模过程中对各部件的装配公差、运动干涉情况做了完整校验，确保各活动部件可顺畅完成预设动作。模型渲染阶段针对不同功能部件赋予了差异化材质：底部承载基座采用深蓝色哑光工程塑料材质，模拟高强度注塑壳体的质感；中部红色侧板为金属冲压件材质，添加了细微的钣金折弯纹理与金属哑光漆面效果；上部绿色操作臂为高强度合金钢材，表面做了阳极氧化绿色处理，还原金属构件的耐磨表层特性；青蓝色端盖为电机安装位，预留了标准的电机固定孔位与轴伸过孔，孔位边缘做了倒角处理，符合实际机加工的工艺特征。结构设计上，该支架核心解决无螺栓挂载的快装需求，摒弃传统螺栓紧固的繁琐流程，通过侧壁与夹紧系统实现快速定位：支架横跨两个N-S轴与四个开口销，开口销可直接锁定在预设安装位，无需额外钻孔攻丝操作；N-S轴的运动通过6号导柱的配合实现精准导向，三个N-S框架滑轨负责承载提升动作的径向载荷，提升到位时山边钩可直接卡入框架滑轨的对应卡槽，配合夹具降低装载架的松动间隙，实现支架与主框架的紧密贴合。模型还预留了straddle油缸的安装框架接口，可直接适配对应规格的液压油缸，实现挂载动作的液压驱动，无需额外改装支架结构。建模过程中对所有活动铰接点都做了间隙预留，模拟实际销轴装配的公差范围，同时对所有钣金件的折弯半径、板材厚度都按照通用五金配件的标准参数设置，确保模型可直接导出工程图用于生产加工，各部件的连接关系完全符合机械装配的工艺逻辑，不存在无法实现的虚结构。
