便携式电动木工锯固定工作台结构设计

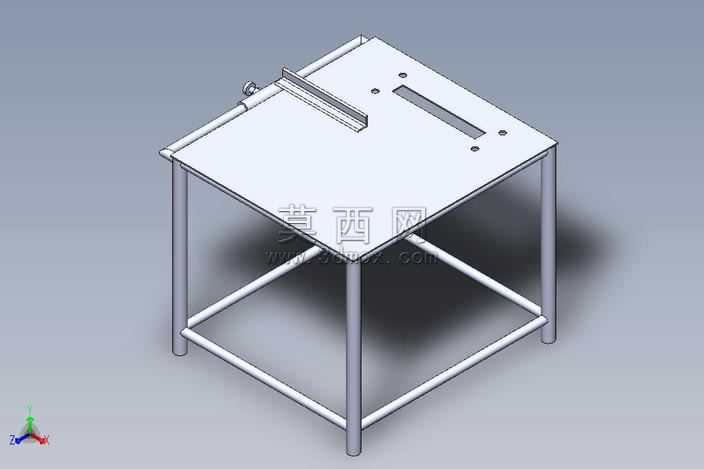

本作品为适配手持电动木锯设计的专用固定工作台，整体采用三维参数化建模完成全结构设计，建模过程中对各部件的装配公差、受力形变、操作人机尺寸进行了完整校验。工作台主体台面采用平整金属板材设计，台面上预设多组安装定位孔，可适配不同型号的手持电动木锯进行刚性固定，避免手持作业时的抖动偏移，提升锯切加工的精度与操作安全性。台面一侧设置可调节式定位靠山，靠山通过侧边的锁紧机构可实现横向位置的无级调整，能够根据待加工木料的宽度快速设定锯切尺寸，保证批量木料加工时的尺寸一致性。台面上对应电动木锯的锯片位置预留长条形走刀槽，槽体宽度与锯片摆动行程匹配，既保证锯片升降、摆动的活动空间，又避免槽体过大导致木料边角塌陷。支撑框架采用薄壁金属管材焊接成型，四条竖直支腿搭配上下两层横向连接杆形成稳定的框式结构，下层连接杆既作为结构加强件提升整体框架的抗扭刚度，也可作为脚踏支撑位方便操作人员作业时借力，整体框架结构在保证承重强度的前提下尽可能降低自重，方便工作台的搬运与场地转移。建模过程中对金属材质的表面粗糙度、管材的焊缝细节、锁紧机构的活动配合都进行了精细化还原，渲染阶段采用哑光金属材质搭配工业灰背景，清晰呈现各部件的结构关系与装配逻辑。设计阶段充分考虑木工加工作业的实际需求，整体高度适配成年人站立操作的舒适尺寸，台面边缘做圆角处理避免磕碰，固定点位的布局兼顾不同型号电动木锯的安装孔位差异，靠山的调节行程覆盖常规家装、小件木工制作的木料加工尺寸范围，无需额外复杂调试即可快速完成电动木锯的安装固定，将手持电动工具升级为小型台式锯切设备，有效降低木工加工作业的操作门槛，提升小型木料锯切加工的效率与成品精度。
