面板安装式85C1安培计结构三维建模

项目分类:传感器 发布时间:2022-03-03 ID:570625
  • 面板安装式85C1安培计结构三维建模

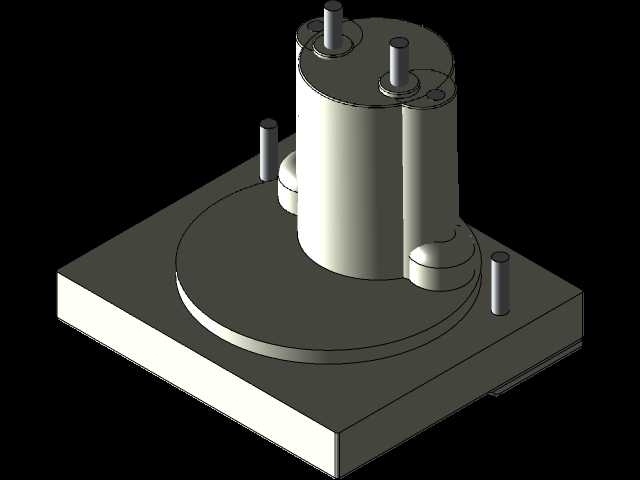

  在工业电控柜、小型机电设备操作台、实验室测试台架的面板布局设计中,指针式电流显示仪表是操作人员直观获取回路电流状态的核心部件,85C1型安培计作为这类模拟指针表的经典款型,其安装结构的三维建模精度直接影响面板开孔、内部走线排布、周边元件避让的设计合理性。这款安培计采用方形底座配合圆形表头主体的组合结构,底座部分为标准面板安装适配结构,设计时需严格匹配面板开孔的公差要求,底座边缘的定位凸台可在安装时卡入面板开孔,避免仪表在长期使用中出现转动移位,底座四角预留的安装柱位对应面板上的固定孔位,安装时从面板背面通过紧固件锁紧,既保证正面外观的整洁性,也能在设备振动工况下保持连接可靠性。表头主体的圆柱形壳体采用工程塑料注塑成型的常规结构,

  壳体顶部的接线柱为电流信号输入端子,不同量程的安培计接线柱直径、间距存在细微差异,建模时需根据实际选型的量程参数匹配对应尺寸,避免后期接线时端子与内部走线槽、其他元件产生干涉。从功能设计角度看,这款安培计为磁电系模拟指针结构,内部的磁钢、线圈、指针转轴、阻尼机构全部封装在圆柱形壳体内,建模时无需还原内部精密的电磁机构细节,但需准确还原壳体的外部轮廓、接线柱位置、安装底座的边界尺寸,确保在整体设备的三维装配中,能准确验证仪表与面板后方的走线空间、相邻安装的断路器、端子排、开关按钮等元件的安全距离。在实际工程应用场景中,这类安培计常被用于直流电机驱动回路、交流负载供电回路的电流实时显示,相较于数字式显示仪表,

  指针式表计在电流波动时的动态响应更直观,操作人员可通过指针的摆动幅度快速判断回路是否存在过载、冲击电流等异常状态,因此在很多传统工业设备、教学实验台架中仍被大量使用。建模过程中,安装底座的厚度是需要重点关注的尺寸参数,底座厚度直接决定了面板后方需要预留的安装深度,若深度预留不足,会导致仪表无法完全卡入面板,强行安装会造成壳体变形甚至内部元件损坏;底座下方的接线端伸出长度也需准确还原,接线时导线的弯曲半径、接线端子的压接长度都需要基于这个尺寸预留操作空间,避免后期装配时出现导线弯折过度、端子与柜体金属部分接触短路的问题。表头正面的圆形显示区域边缘设有密封卡槽,可嵌入透明防护面罩,建模时还原卡槽的结构细节,

  能帮助结构设计师验证面罩与壳体的配合紧密度,在多粉尘、轻度溅水的工业场景中,这个配合结构直接影响仪表的防护等级。此外,壳体侧面的散热凹槽结构也在模型中得到准确还原,仪表长期通过额定电流时,内部线圈会产生一定热量,凹槽可增加壳体的散热面积,避免热量积聚导致内部磁钢退磁、测量精度下降,建模时凹槽的深度、间距需符合实际产品的开模要求,避免出现注塑时壁厚不均导致的壳体缩痕问题。在进行面板布局的整体装配时,将该安培计模型导入装配环境后,可直接通过底座的安装面与面板的安装基准面进行配合约束,快速完成仪表的虚拟装配,同时可通过干涉检查功能,验证仪表后方是否与柜内的走线槽、安装导轨、其他电气元件存在空间冲突,提前调整面板开孔位置、柜内元件排布,减少实际生产中的改孔、元件移位等返工问题。对于需要进行人机工程验证的操作台设计,还可基于该模型调整仪表的安装角度,验证操作人员在常规操作姿态下观察指针刻度的视线角度是否合理,避免出现反光、视线遮挡导致的读数误差。
