适配小型CNC的米思米型测力传感结构

　　在桌面级小型CNC的改装与搭建过程中，对刀、切削力监测一直是容易被忽略却直接影响加工精度的环节，这款压式传感结构正是针对这类小型加工设备的实际使用需求设计，可直接集成在工作台下方或者主轴安装座端面，用来实时采集加工过程中的轴向受力数据，也可作为高精度对刀仪的核心感应元件使用，避免人工对刀带来的误差，同时在切削参数超出刀具承受范围时及时给控制系统反馈信号，防止断刀、扎刀等问题损坏工件或者主轴部件。

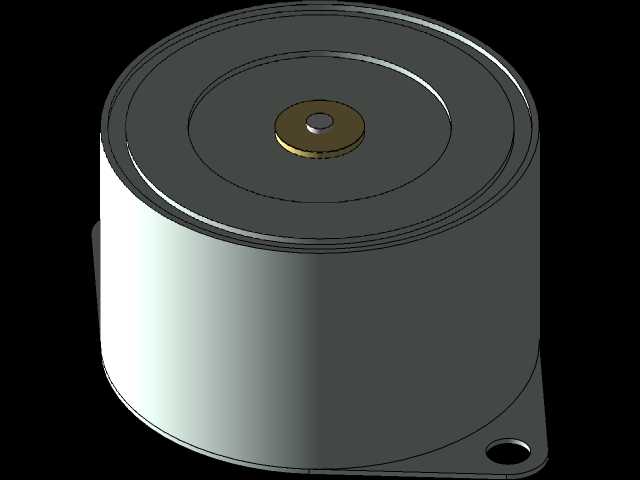

　　从结构设计来看，整体采用圆柱式封装，主体外壳做了等壁厚的圆筒设计，上端面为受力承载面，中心突出的硬质合金触头是直接承接外力的部位，触头做了圆角过渡处理，避免局部应力集中压坏接触表面，同时硬质合金材质的高硬度特性可以长期承受反复的压合接触，不会出现凹陷、磨损导致的测量精度漂移。外壳下端预留了带安装孔的凸耳，安装孔的位置做了沉台设计，使用内六角螺丝固定时螺丝头不会突出底面，保证安装基准面的贴合度，整个安装边界控制在极小的范围内，不会占用小型CNC本就紧凑的工作台空间，也不需要对原有设备结构做大规模改动，直接替换原有工作台垫块或者加装在主轴端面即可完成部署。

　　内部的感应元件采用成熟的应变式测量原理，设计时特意将感应片的安装位置做了应力集中槽的优化，保证微小的轴向力变化都能被精准捕捉，同时外壳的圆筒结构做了足够的刚性加强，避免侧向力干扰测量结果，在小型CNC的实际加工场景中，侧向切削分力远小于轴向进给力，这种结构设计可以有效过滤非测量方向的力干扰，保证采集到的轴向力数据准确可靠。出线位置从外壳侧面的预留孔引出，做了密封防护处理，避免加工过程中的切削液、金属碎屑进入壳体内部损坏感应元件，适配机加工场景的复杂使用环境。

　　在实际选型适配时，这款传感结构的测量量程完全覆盖小型CNC常用的雕刻刀、小径铣刀的切削力范围，从硬质合金小刀的几牛切削力到开大切削量时的几十牛受力都能准确采集，输出的信号可以直接对接常见的运动控制板卡，不需要额外增加复杂的信号调理电路，对于DIY小型CNC的爱好者和做桌面级加工设备开发的工程师来说，不需要从零开始设计传感结构，直接基于这个成熟结构做适配即可，大幅缩短开发周期。设计过程中也充分考虑了加工工艺性，外壳采用常规的车削工艺即可完成加工，不需要特殊的五轴设备，内部的应变片粘贴位置做了定位基准设计，组装时不需要复杂的工装就能保证贴片位置的一致性，降低批量生产时的组装难度，同时所有的尺寸公差都按照通用机械加工的经济精度设定，不需要过高的加工精度就能保证最终的测量性能，控制整体的制造成本。

　　不同于工业级大型加工设备使用的大体积测力传感器，这款结构专门针对小型设备的安装空间做了极致的压缩，整体高度控制在很低的范围内，加装后不会改变原有设备的工作行程，也不会影响Z轴的运动范围，触头的突出高度经过精确计算，压合到额定行程时刚好达到传感器的满量程，不会因为过量压合损坏内部感应元件，日常使用时即使出现轻微的超程碰撞，外壳的刚性结构也能承受一定的过载冲击力，不会轻易损坏。在作为对刀仪使用时，触头的平面度和与安装基准面的平行度都做了严格的公差控制，对刀时的重复定位精度可以满足小型CNC加工塑料、软金属甚至硬质钢材的精度要求，不需要每次对刀后做额外的补偿校准。
