针式信号隔离器结构三维设计

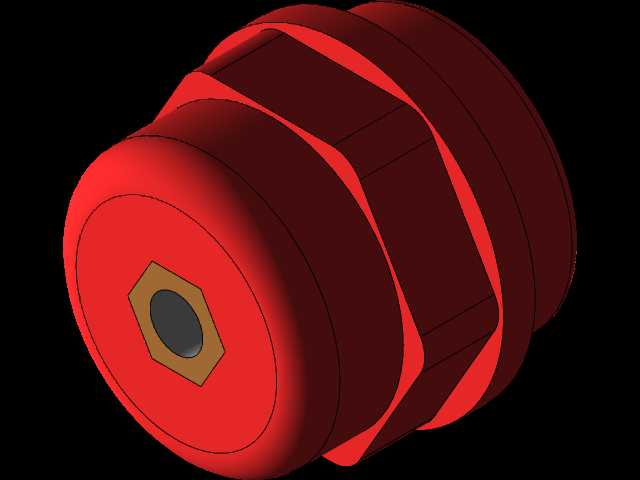

　　做工业测控系统集成的工程师都清楚，现场传感链路里的信号串扰、地环流干扰是常年绕不开的问题，尤其是多传感器共地组网的场景，不同设备点位的电位差很容易顺着信号线窜入采集端，轻则造成采样数值跳变、精度失准，重则直接打坏采集卡的IO通道，针式隔离器就是为解决这类链路干扰问题设计的前端适配元件。这款针式隔离器的整体外形做了多段式的六角防滑结构，主体外壳采用绝缘工程塑料材质，外露的端面做了内嵌式的金属接插孔，中心的针孔适配常规的传感信号接线针，端面的六角嵌套结构既可以在安装拧动时提供足够的受力面，避免外壳打滑，也能和配套的安装基座形成定位止转，防止长期受设备振动影响出现松脱。从安装边界来看，这款元件的整体外径25毫米，轴向总长度27毫米，

　　属于紧凑型的前端隔离元件，不管是嵌入传感器尾部的接线腔，还是安装在集线端子排的预留位，都不会占用过多的布线空间，在小型化传感模组、便携检测设备的内部布局里，这种小尺寸的隔离元件能大幅降低布线的排布难度，不用为了预留隔离元件的安装位额外扩大设备壳体的内部容积。设计这款结构的时候，首先考虑的是现场安装的操作便利性，外壳的多段棱边结构没有做尖锐的直角处理，所有棱边都倒了0.3毫米的圆角，既可以避免安装时划伤操作人员的手部，也能减少塑料外壳在注塑成型时的应力集中问题，降低长期温变环境下外壳开裂的概率。内部的腔体预留了足够的隔离电路安装空间，金属接插端和塑料外壳之间做了环形的密封槽，装配时可以打密封胶或者嵌套密封圈，达到基础的防尘防泼溅能力，

　　适配车间多尘、有少量凝露的工业现场环境。从实际应用场景来说，这类针式隔离器常配套在压力传感、温度传感、接近开关这类前端检测元件的信号输出端，把现场侧的传感信号和后端采集系统侧做电气隔离，切断地环流的传导路径，同时也能抑制现场变频器、伺服电机工作时产生的电磁干扰顺着信号线传入控制系统。在做结构建模的时候，特意把外壳的壁厚控制在均匀的2毫米，既保证了外壳的结构强度，在受到常规的接线拉扯力时不会出现碎裂，也不会因为壁厚过大造成材料浪费、整体尺寸超标。接插端的金属嵌件做了滚花结构，和塑料外壳注塑结合的时候能形成足够的抱紧力，避免反复插拔接线的时候金属嵌件出现松动、跟转的问题。很多刚入行的结构工程师在做这类电气隔离元件设计的时候，

　　容易忽略安装时的拧动受力点，把外壳做成全圆柱结构，现场安装的时候只能用手拧，力度不够很容易造成接线松动，或者用钳子拧的时候夹坏外壳，这款结构上的多段六角设计，刚好可以用小型开口扳手卡住受力，安装扭矩可以控制在合理范围，既能保证安装到位，也不会因为扭矩过大拧裂塑料壳体。另外在轴向的结构设计上，两端的接插端都做了限位台阶，接线端子插入的时候到台阶位置就会止位，不会因为插接过深顶到内部的隔离电路板，造成电路损坏。这类小尺寸的隔离元件在工业现场的用量很大，尤其是自动化生产线的传感组网改造项目里，经常需要在已有的传感线路上加装隔离元件来解决干扰问题，这种紧凑型的针式结构不用改动原有线路的布线走向，直接串接在传感线的接线端就能完成安装，改造施工的效率很高。建模的时候所有的配合尺寸都按照常规工业接线元件的公差标准做了预留，金属接插孔的内径公差控制在H7级别，和标准接线针的配合间隙合理，插拔的时候不会过松造成接触不良，也不会过紧造成插拔困难。外壳的外圆尺寸和常规的电缆格兰头安装孔尺寸适配，在需要做柜体穿板安装的时候，直接可以利用现成的开孔进行固定，不用额外重新打孔，进一步提升了元件的场景适配性。
