2.8英寸Nextion智能串口显示屏结构设计

项目分类:传感器 发布时间:2022-03-03 ID:570753
  • 2.8英寸Nextion智能串口显示屏结构设计

  在嵌入式工业控制、小型智能设备开发场景中,人机交互界面的选型往往直接影响整机的装配难度与交互体验,这款2.8英寸规格的智能串口显示屏,是针对小体积设备交互需求完成的结构设计方案。从实际落地的装配场景来看,这类显示屏常被用于小型工控终端、智能家居控制面板、教学实验装置、小型检测设备的人机交互端口,不需要额外搭建复杂的显示驱动电路,仅通过串口通讯即可完成界面指令的传输与交互反馈,能大幅降低主控板的程序开发工作量。

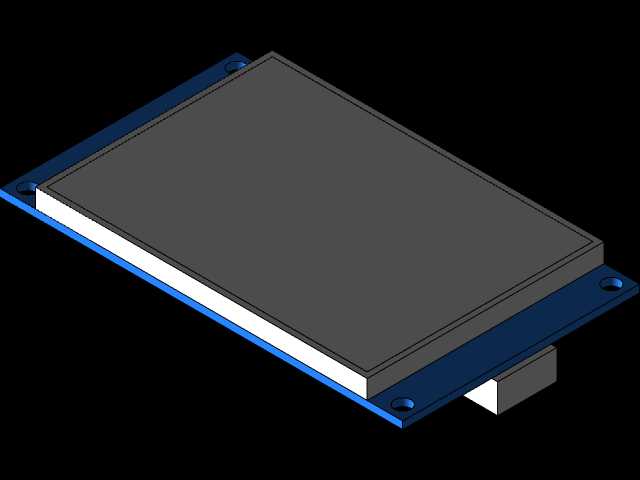

  设计过程中首先考量的是安装边界的适配性,整体显示模组采用板载集成结构,显示面板与驱动PCB板采用叠层装配设计,显示区域居中布置在PCB板上方,面板边缘做了窄边框处理,尽可能在有限的外形尺寸内扩大有效显示面积。PCB板的四个边角预留了标准安装孔位,孔位周边做了露铜加固处理,既可以采用铜柱螺接的方式固定在设备壳体内部的安装柱上,也可以配合卡扣结构实现免螺丝快速装配,适配不同设备的内部安装空间需求。PCB板侧方伸出的排针接口位置做了定位标识,接口引脚间距采用标准2.54mm规格,能直接对接常规杜邦线或者定制排线,避免装配过程中出现插反、错位的问题,接口旁预留的丝印位可以标注引脚定义,方便现场接线时快速核对。

  从功能特性的结构匹配来看,这款显示屏的触控层与显示层做了全贴合结构处理,相比传统框贴结构能减少显示层与触控层之间的空气间隙,降低环境光反射带来的显示发灰问题,同时也能提升触控操作的灵敏度,戴薄型劳保手套操作时也能准确识别触控指令。模组背部的驱动芯片区域做了局部垫高处理,避免装配时芯片与壳体内部的筋位发生硬接触,同时垫高结构与PCB板之间预留了微小间隙,能为芯片工作时的热量散发留出空气流通通道,避免长时间连续工作时出现局部积温过高的问题。显示面板的边缘做了0.3mm的倒角处理,既可以避免装配时面板边缘刮伤壳体的安装槽位,也能减少面板受外力挤压时出现边缘崩裂的风险。

  在结构细节的处理上,PCB板的整体厚度控制在1.6mm标准规格,显示面板叠加触控层的总厚度控制在5.2mm以内,整体模组的总厚度不超过8mm,对于内部安装空间紧张的手持类设备、壁挂式小型终端来说,这个厚度尺寸不会过多占用设备内部的纵深空间,能给主控板、电池、接线端子等其他部件留出足够的布置余量。安装孔位的中心距尺寸经过反复核对,匹配市面上主流的2.8英寸串口屏通用安装规格,设备迭代时不需要重新修改壳体的安装柱位置,就能直接替换同规格不同批次的显示模组,降低壳体开模的修改成本。PCB板的边缘做了圆弧过渡处理,没有尖锐的毛刺边角,装配作业时不会划伤操作人员的手部,也不会刮伤设备内部连接的线材绝缘层。

  针对工业场景的使用需求,这款显示屏的结构设计还考虑了常规的抗振性能,显示面板与PCB板之间采用高强度双面胶粘接固定,粘接区域覆盖面板边缘整圈,配合四角的固定点位,在设备受到常规运输振动、工作时的连续小幅振动时,不会出现面板移位、开胶的问题。面板表面的覆盖层采用硬质耐磨材质,日常操作擦拭、轻微剐蹭不会留下明显划痕,能保持长期使用后的显示清晰度。从三维建模的角度来看,整个模型的所有装配特征都做了参数化处理,安装孔位、接口位置、外形尺寸都可以根据实际选型需求快速调整参数生成对应规格的模型,导入装配体时能直接完成干涉检查,提前发现壳体安装槽、内部筋位与模组之间的尺寸冲突问题,减少实物打样阶段的修改次数。
