沃罗诺伊纹理镶板装饰灯具结构设计

　　这款镶板灯的结构设计核心围绕沃罗诺伊纹理的透光特性展开，在做结构拆分时，首先要考虑的是实际安装场景的适配性，这类灯具多用于商业空间的立面装饰照明、艺术展陈的氛围补光，也可作为高端公共区域的嵌入式发光墙面单元，所以在安装边界的预留上，整体外框采用了标准模块化的尺寸设计，单块镶板的外轮廓为正方向结构，边缘预留了8mm的拼接卡槽，可多块单元横向、纵向自由拼接组合，适配不同面积的安装面需求，不需要额外定制转接框架，能直接适配常规的轻钢龙骨墙面安装体系，安装时只需要将单元模块卡入预设的龙骨卡槽，接好底部的低压供电线路即可，单块模块的重量控制在1.2kg以内，不会对墙面龙骨造成额外的承重负担。

　　在功能特性上，这款灯具区别于常规平面发光灯板的点在于，沃罗诺伊纹理的不规则孔隙结构可以打散内部光源的直射光线，避免出现常规灯板的眩光问题，光线透过不同密度的纹理区域时会形成自然的明暗渐变效果，不需要额外添加柔光板就能达到柔和的漫射光效果，同时纹理结构本身就是装饰面，不需要额外加装外饰面罩，减少了整体的结构层数。设计时特意将纹理的孔隙率控制在62%左右，既保证足够的透光效率，又能完全遮挡内部的灯珠排布，不会出现灯珠透显的问题，内部的光源安装位预留了标准的低压软灯条卡槽，可适配宽度10mm以内的常规LED软灯条，灯条的走线槽隐藏在镶板底部的框架结构内，外部看不到明线，整体外观整洁。

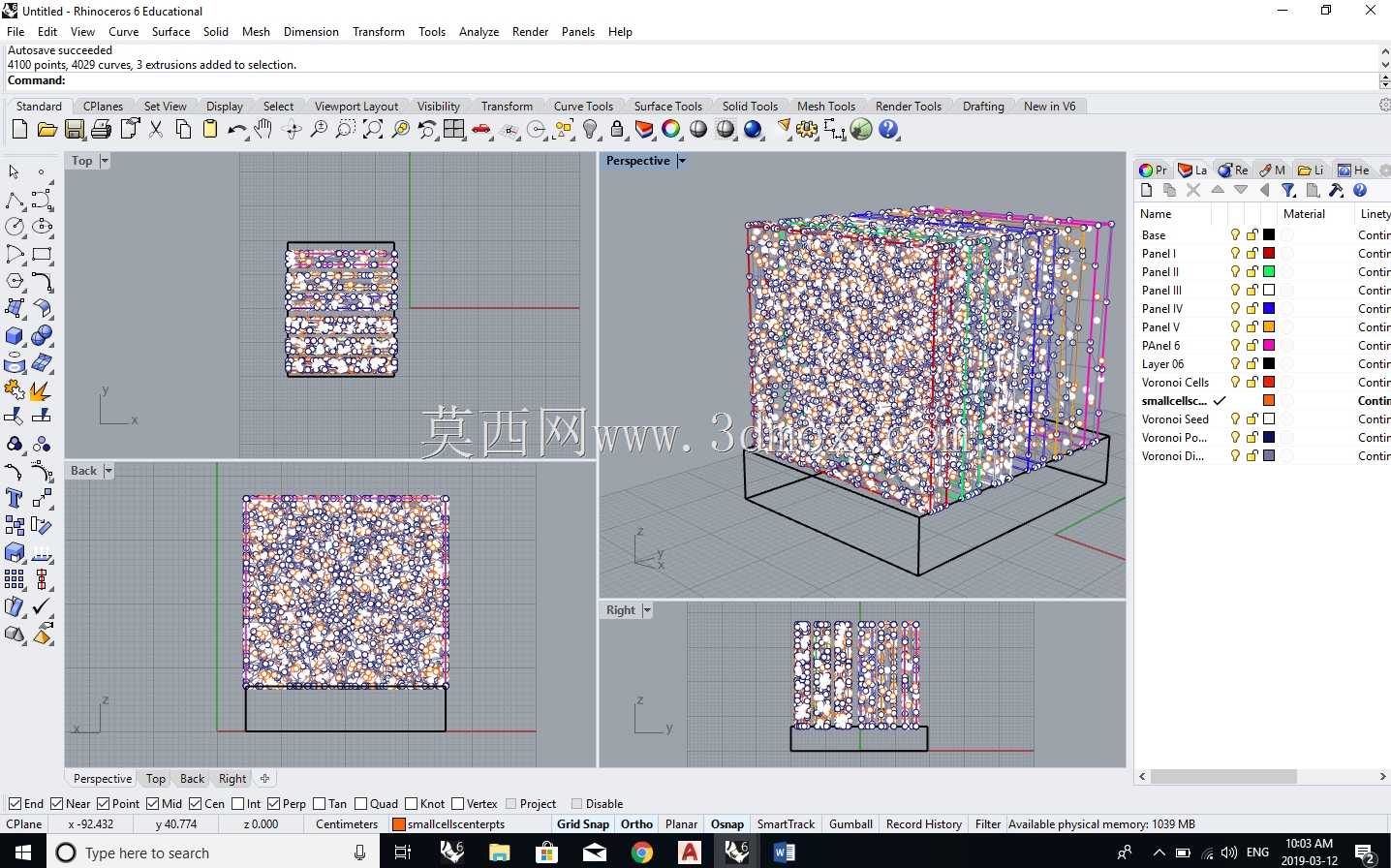

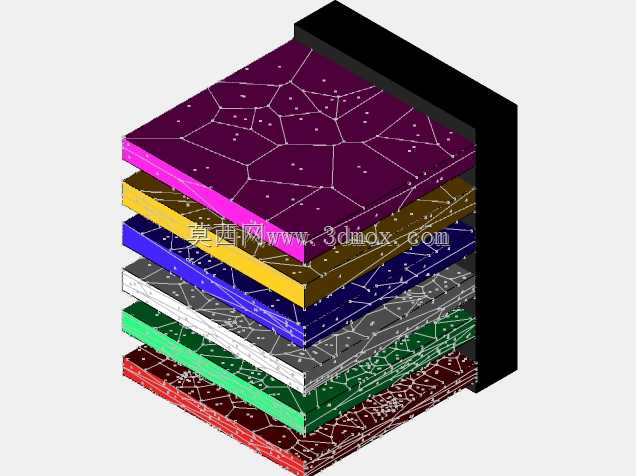

　　从设计思路上来说，沃罗诺伊纹理的生成是基于参数化逻辑完成的，在三维建模阶段先确定整体外框的尺寸边界，再在框定的平面范围内随机生成分布点，通过算法生成自然的多边形分割纹理，之后对每一块多边形单元做厚度偏移，再在单元之间预留1.5mm的透光缝隙，同时对所有纹理的边缘做R0.8mm的圆角处理，避免安装和使用过程中出现锐边划伤的问题。结构上整体分为三个部分，最外层是沃罗诺伊纹理的透光面板，中间是光源安装腔体，最底部是安装固定底座，三个部分通过卡扣结构连接，不需要额外的螺丝固定，方便后期维护时拆卸更换光源。

　　在外形尺寸的设定上，单块镶板的标准尺寸为300mm*300mm，整体厚度为45mm，其中底座部分厚度为15mm，光源腔体厚度为20mm，外层面板厚度为10mm，安装时需要在墙面预留的深度不小于50mm，保证模块嵌入后与墙面齐平。拼接时相邻模块的拼接缝隙控制在0.5mm以内，和常规瓷砖的美缝宽度一致，多块拼接后整体视觉连贯，不会出现明显的拼接断层。考虑到实际使用中的散热需求，底座部分设计了隐藏式的通风槽，空气可以通过模块之间的拼接缝隙进入腔体内部，带走灯条工作时产生的热量，不需要额外加装散热结构，就能保证光源长时间工作的稳定性，连续工作8小时的表面温度不会超过38摄氏度，符合室内照明设备的安全标准。

　　在实际选型应用时，这类镶板灯可以根据安装区域的照明需求调整内部灯条的色温与功率，作为氛围照明时可选用3000K暖白光低功率灯条，作为基础照明时可选用4000K正白光高显指灯条，纹理部分的材质可根据使用场景选择，常规室内干燥环境可选用透光亚克力材质，潮湿区域可选用磨砂PC材质，都能适配这套结构模型的安装尺寸，不需要调整整体结构参数。建模过程中所有的配合尺寸都做了公差预留，卡扣的配合公差控制在0.2mm，既保证安装时的卡扣连接紧固度，又不会出现拆卸困难的问题，所有的壁厚都保持均匀，最小壁厚不小于2mm，满足常规注塑或者3D打印的加工工艺要求，不会出现加工时的壁厚不均导致的变形问题。
