发动机CNG喷射系统快速密封夹钳机构

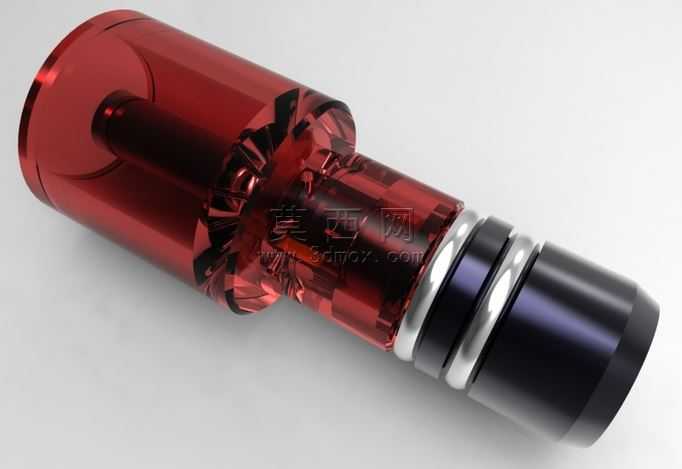

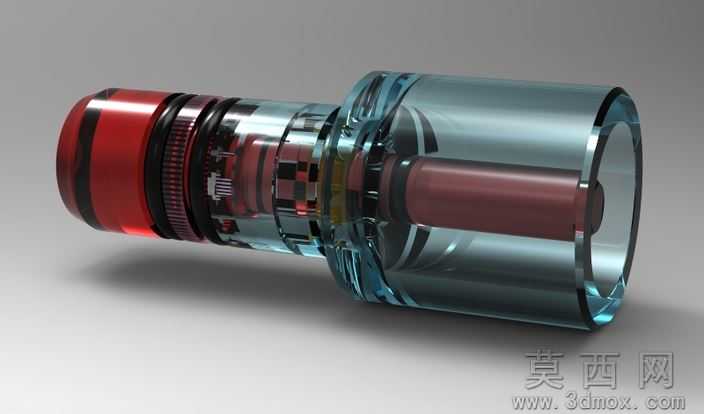

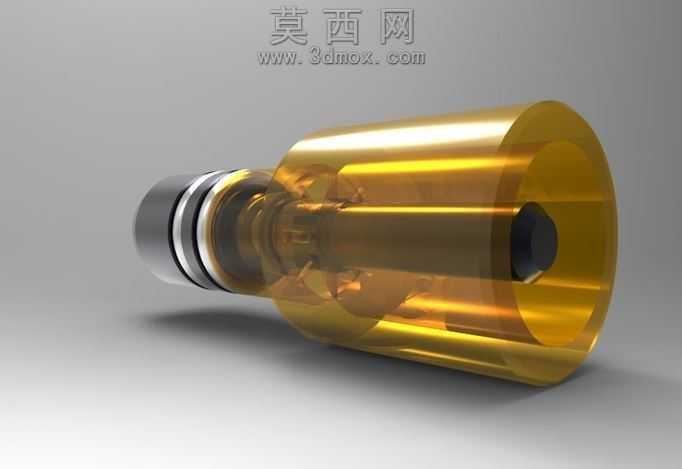

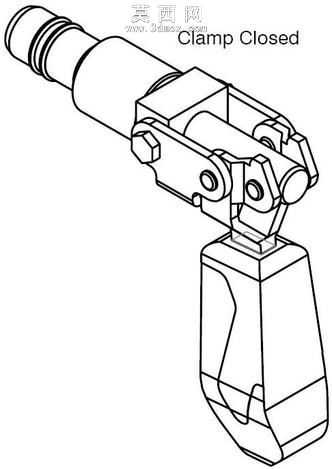

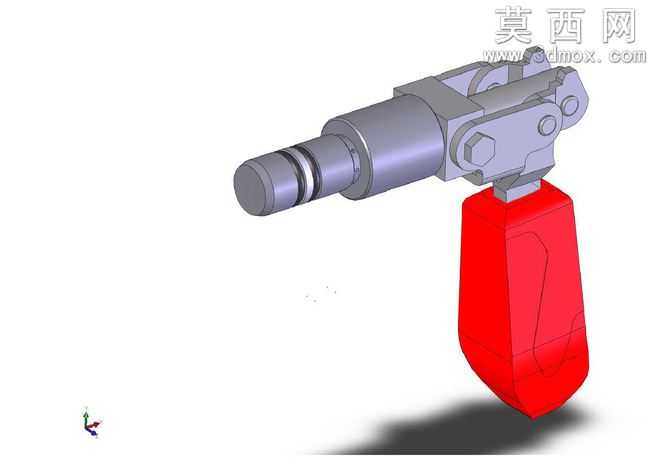

本模型为面向发动机CNG喷射系统泄漏测试场景设计的快速密封夹钳机构，整体采用三维参数化建模方式完成全结构搭建，建模过程中对夹钳的运动副做了精准约束，完整还原夹钳闭合锁紧的全行程动作逻辑，可直接用于运动仿真验证机构动作可靠性。模型结构分为三大功能模块：前端为适配CNG喷射系统接口的密封对接段，设计有多道环形密封槽结构，可配套安装密封圈实现对接后的高压密封；中部为连杆式锁紧传动结构，采用对称式双铰接连杆布局，通过杠杆力臂放大原理，仅需较小的操作力即可实现足够的锁紧力，保证密封面的压紧贴合度，同时连杆结构设计有过死点锁止特性，锁紧后不会受内部测试压力影响出现松脱问题；尾部为握持操作段，采用符合人体工学的曲面造型，握持操作时受力均匀，可实现单手快速完成夹合、解锁动作，大幅提升测试工序的操作效率。建模过程中对所有铰接孔、转轴配合面做了公差适配设计，保证活动部件转动顺畅无卡滞，所有结构棱角处做了工艺倒角处理，既避免加工应力集中问题，也能消除操作过程中的锐边划伤风险。材质配置上，对接密封段采用耐高压耐腐蚀的金属材质，连杆传动结构采用高强度合金结构钢保证锁紧强度，握持段采用轻量化工程塑料材质降低整体重量，同时做了防滑纹理设计提升操作摩擦力。整个机构设计核心围绕快速、可靠两大需求，无需额外辅助工具即可完成对接密封操作，单次密封操作耗时可控制在数秒内，完全适配生产线批量泄漏测试的节拍要求，锁紧后的密封结构可承受CNG系统测试所需的额定压力，不会出现泄漏、松脱问题，可直接用于发动机CNG喷射系统的出厂密封性检测工序，也可根据不同接口尺寸调整前端对接段参数，拓展适配更多类型的管路密封测试场景。
