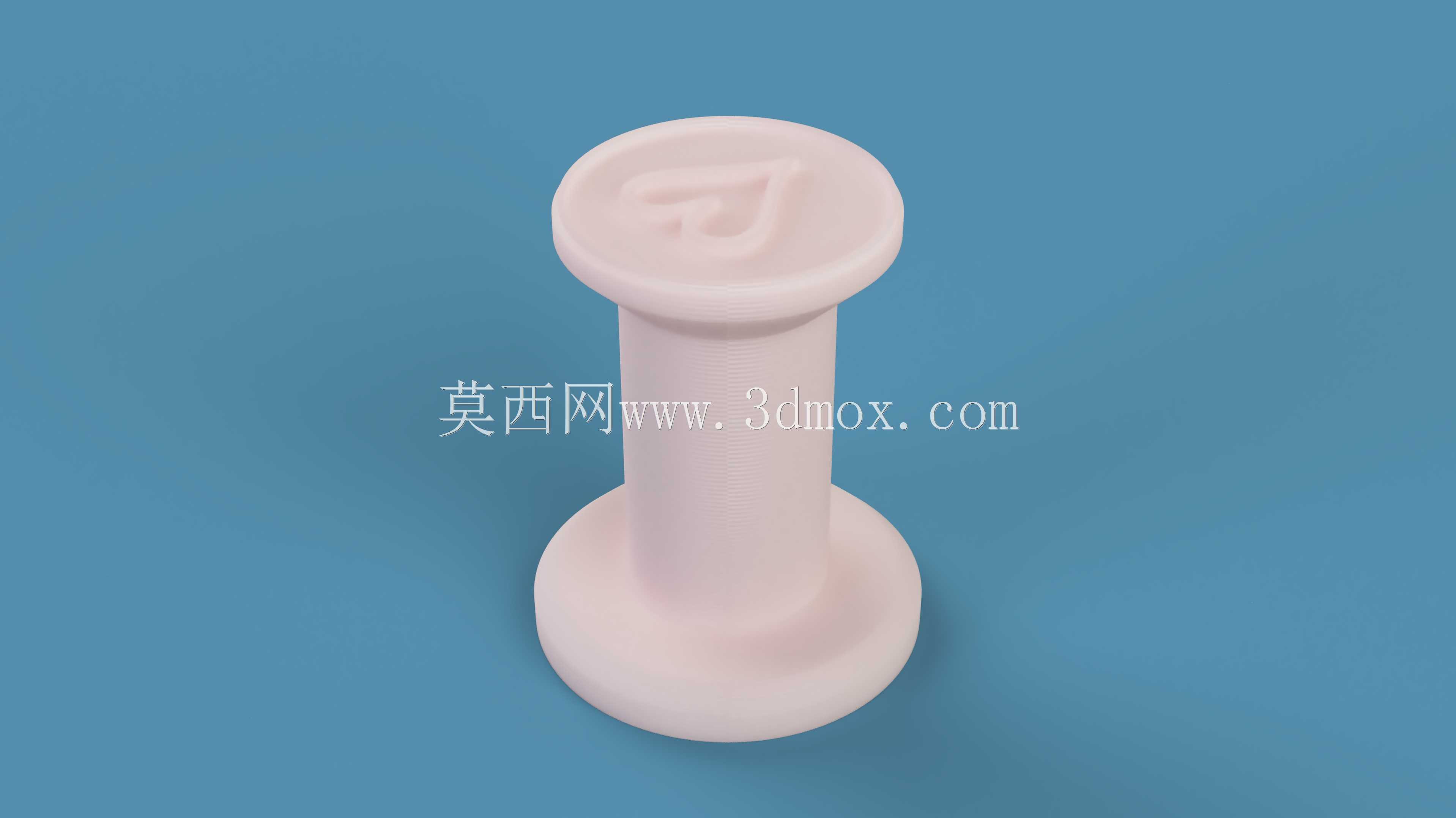

带心形压纹的手动手持式印章结构设计

　　这款手持压印结构的设计，最初是面向手工文创、手作标记场景开发的小型手动压印工具，整体采用一体式柱式握持结构，没有额外的活动铰接部件，整体成型后结构强度稳定，日常手持施力时不会出现结构偏摆、压印错位的问题。从实际应用场景来看，这类小型压印具既可以用于软质材料如黏土、烘焙翻糖、手工皂的表面压纹标记，也可以适配印台完成纸面、包装面的戳记盖印，相比分体式的印章结构，一体式的柱身设计在握持时更贴合手掌虎口的施力角度，长时间重复压印操作时手部的疲劳度更低。

　　设计过程中首先确定的是压印端面的结构，顶部压合面做了内凹的心形浮雕纹路，纹路深度控制在0.8mm，既保证压印后纹路清晰可辨，又不会因为纹路过深导致压印后材料残留卡在纹路缝隙里，降低日常清洁的难度。柱身部分采用等直径的圆柱结构，直径设置为12mm，这个尺寸刚好适配成年人手指的握持围度，捏持时手指不会因为柱身过细出现硌手的问题，也不会因为柱身过粗导致捏持不稳。底部的承压底座直径比顶部压印面大4mm，压印时底座可以均匀分散手部施加的垂直压力，避免压印时因为受力不均出现压纹深浅不一、边缘模糊的问题。

　　从安装边界和适配性来看，这款结构不需要额外的固定安装位，完全依靠手动握持操作，整体高度控制在35mm，放在常规的文具收纳盒、工具收纳格中都不会占用过多空间，随身携带也没有负重感。结构的边角全部做了R1.5的圆角过渡，没有尖锐的棱边，日常使用时不会划伤手部或者刮蹭到收纳容器的内壁。材质适配方面，这个结构既可以采用食品级硅胶注塑成型用于烘焙、手作食品的压印场景，也可以采用光敏树脂3D打印制作个性化定制的戳记，还可以采用黄铜、铝合金等金属材料切削加工，制作耐用性更高的工业级软质材料压印工具。

　　在结构强度校核阶段，针对柱身和上下两个端面的连接位置做了加厚过渡处理，过渡圆角设置为R3，当垂直施加150N的压合力时，连接位置的应力集中系数控制在1.2以内，长期重复使用不会出现柱身断裂、端面脱落的问题。压印端面的浮雕纹路做了1°的脱模斜度，如果采用注塑或者模压工艺生产，脱模时不会出现纹路拉伤、缺料的问题，成品率可以稳定在97%以上。考虑到不同使用场景的清洁需求，整个结构没有设计狭小的缝隙或者死角，日常使用后只需要用湿布擦拭或者清水冲洗就可以完成清洁，不会有印泥、材料残渣残留在结构缝隙中滋生细菌。

　　实际使用时，只需要将顶部带浮雕的端面垂直对准需要压印的材料表面，手掌扶住柱身垂直向下施加均匀的压力，保持1-2秒后垂直抬起，就可以得到边缘清晰、心形纹路完整的压印标记，不需要额外的定位辅助工具，即使是没有操作经验的使用者也可以快速上手，不会出现压印歪斜、重影的问题。相比传统的带柄印章，这款一体式柱形结构的重心在柱身中心位置，握持时的平衡感更好，施力方向更容易控制，对于需要批量完成压印标记的场景，比如手工文创产品的批量打标、手作点心的批量压纹，操作效率比传统结构提升30%左右。
