莲花Elise S2车型定制铝合金底盘结构件

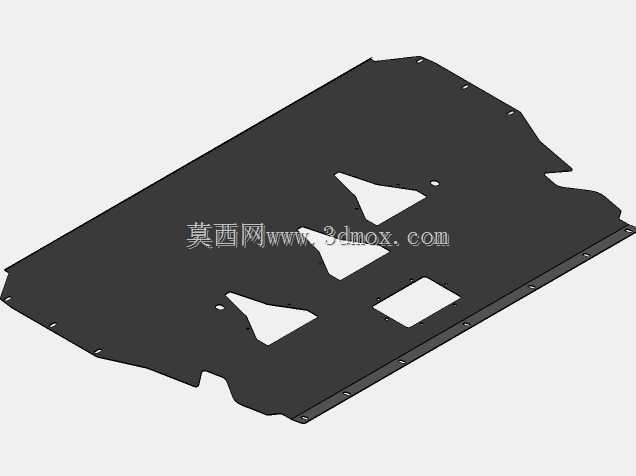

　　这款定制底盘结构件主要面向莲花Elise S2车型的改装与性能升级场景，适配赛道日走街、场地竞技类的车辆升级需求，核心作用是替换原厂底盘护板类构件，在控制整备质量增量的前提下提升底盘区域的结构刚度，同时兼顾动力总成散热、气流梳理与日常维护的便利性。从实际装车的边界条件来看，构件整体采用0.05厚度的铝合金板材加工成型，板材本身的抗腐蚀特性与轻量化属性刚好匹配小排量跑车的减重需求，相比同厚度钢制构件重量降低超过六成，不会给前轴或者后轴带来额外的簧下质量负担，也不会改变车辆原厂的轴荷分配比例。设计阶段特意对板材做了可控的弯曲成型处理，和完全平直的平板护板不同，带曲率的成型结构相当于在板材表面增加了多道连续的加强筋结构，

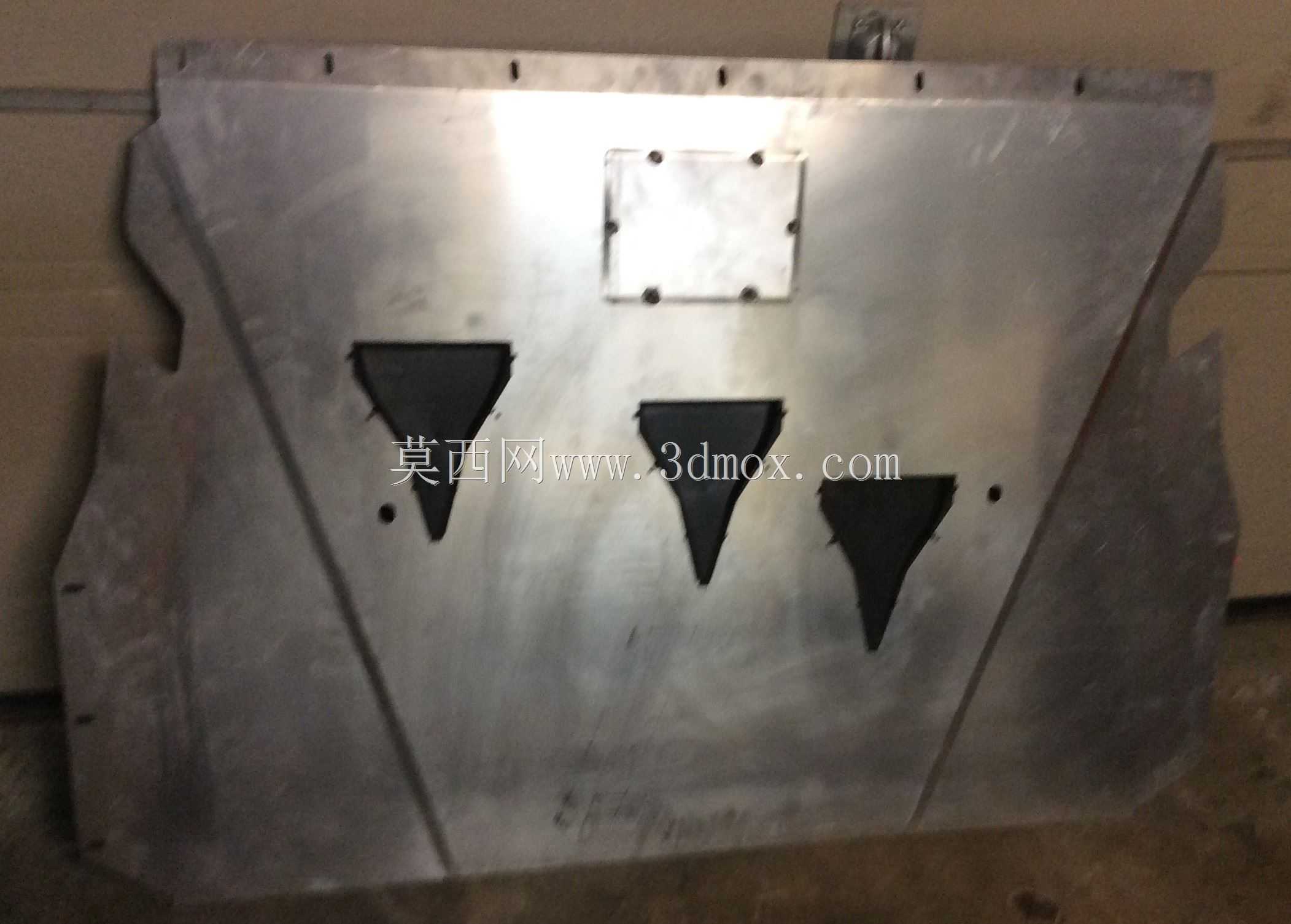

　　不需要额外焊接加强筋就能大幅提升整体抗扭刚度，在车辆过弯承受侧向G值、或者经过颠簸路面底盘受到碎石冲击的时候，不会出现平板结构容易发生的共振嗡鸣，也不会因为长期受力出现边角变形翘曲的问题。构件上预留的三个三角形开孔并非单纯的装饰设计，而是对应底盘下方的散热气流通道，车辆行驶过程中迎面气流可以通过开孔直接扫过油底壳、排气头段等发热区域，带走动力总成持续工作产生的积热，避免长时间高负荷工况下出现机油温度过高的问题，开孔的边缘做了翻边处理，既可以提升开孔区域的结构强度，也能对通过的气流做导向，避免气流在底盘下方形成乱流增加行驶风阻。构件上的方形安装位是专门预留的对应安装区域，周边的螺栓孔位完全匹配原厂底盘的预留安装点，

　　装车的时候不需要在车身上额外打孔，直接沿用原厂螺栓就能完成固定，安装公差控制在合理范围内，不会出现孔位错位需要强行掰扯构件才能对位的问题。专门预留的本田K20发动机放油塞开口，是针对移植K20动力总成的改装车型做的适配设计，做常规保养更换机油的时候，不需要拆除整块底盘护板，直接通过预留开口就能操作放油螺栓，大幅降低日常保养的拆装工作量，开口周边做了卷边强化，不会因为长期行驶震动出现开口开裂的问题。构件的边缘轮廓完全贴合莲花Elise S2的底盘布局，避开了原厂的悬挂摆臂活动行程、转向拉杆运动空间，不会在车辆上下跳动、转向打满的时候出现构件与运动部件干涉摩擦的问题，同时轮廓造型刚好适配莲花原厂规格的Naca风管安装位，

　　风管接入之后可以将迎面气流精准导向刹车系统或者进气系统，进一步提升车辆的赛道工况稳定性。实际建模过程中特意对弯曲曲率做了反复校核，确保成型之后的构件和底盘之间保留足够的安全间隙，不会因为板材形变挤压到底盘上布置的油管、线束，所有安装孔的位置都参考了实车扫描的点云数据做对位，避免出现装车之后缝隙不均、固定点受力不均的问题，板材的折弯半径也参考了铝合金板材的加工特性设置，不会因为折弯半径过小导致加工过程中出现板材开裂的问题。
