63A5PIP67工业防水连接器三维设计

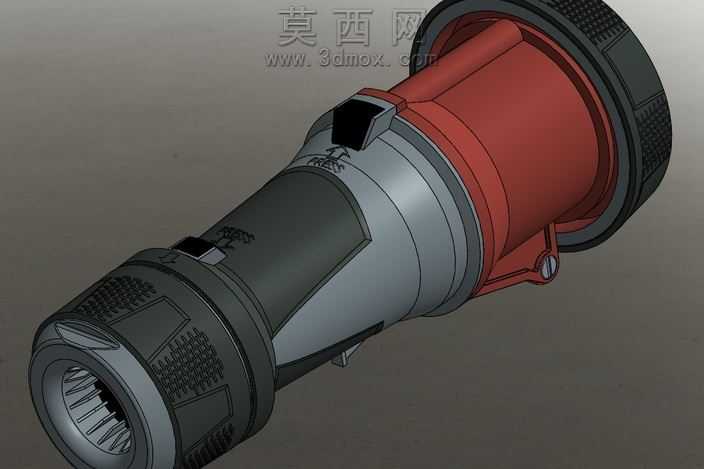

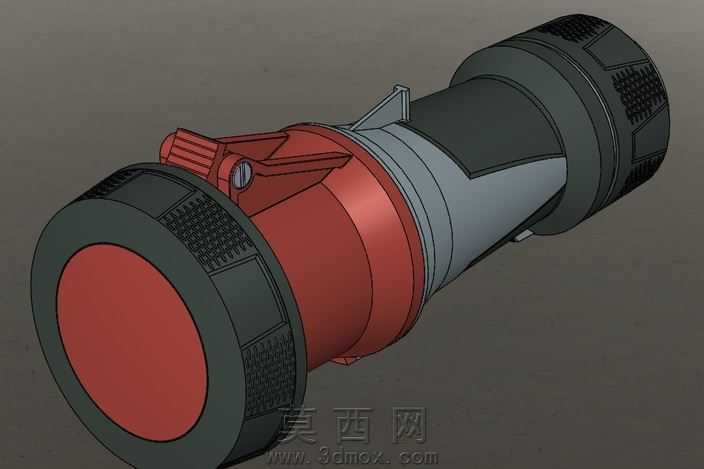

本作品为63A5PIP67规格工业防水连接器的三维建模设计，建模过程严格遵循工业连接器的行业设计规范与实际使用场景需求，首先通过测绘同规格实物产品的关键尺寸，确定整体外形轮廓与各部件的装配公差基准。建模阶段优先完成内部插芯、导电端子的结构搭建，确保五芯端子的排布间距满足63A大电流的载流安全要求，端子接触部位的倒角、卡扣结构完全还原实物的插拔锁紧逻辑，避免出现建模干涉问题。外部壳体部分采用分体式建模思路，分别构建前端插合端防护套、中部握持主体、后端线缆锁紧套三个核心模块，其中前端防护套的防滑纹理采用阵列特征实现，还原实物表面的滚花防滑结构，保证虚拟装配后各部件的拼接缝隙均匀一致。材质渲染阶段针对不同部件匹配对应材质属性，前端黑色防护套与尾部锁紧旋钮赋予耐候橡胶材质，调整粗糙度参数模拟橡胶表面的哑光磨砂质感；中部主体外壳赋予铸铝合金材质，添加细微的金属颗粒纹理还原压铸壳体的表面质感；尾部线缆防护套赋予红色阻燃工程塑料材质，调整高光参数呈现工程塑料的半哑光特性；内部金属端子赋予镀锡铜材质，添加轻微的金属反光效果还原导电部件的金属质感。结构设计上重点还原IP67防护等级的密封结构，包括插合面的环形密封槽、内置密封圈的安装位、尾部线缆进线处的锥形锁紧密封结构，所有卡扣、锁止拨片的活动行程都在建模中预留合理空间，可直接用于后续的装配动画模拟与干涉检查。整体建模过程兼顾外观还原度与结构合理性，所有圆角、拔模斜度都符合注塑、压铸的生产工艺要求，既可以作为产品展示渲染的素材，也可用于前期结构验证、开模前的可行性分析，帮助设计人员快速校验连接器的装配逻辑与防护结构合理性，缩短产品开发周期。
