重型卡车SPICER动力传动连接法兰构件

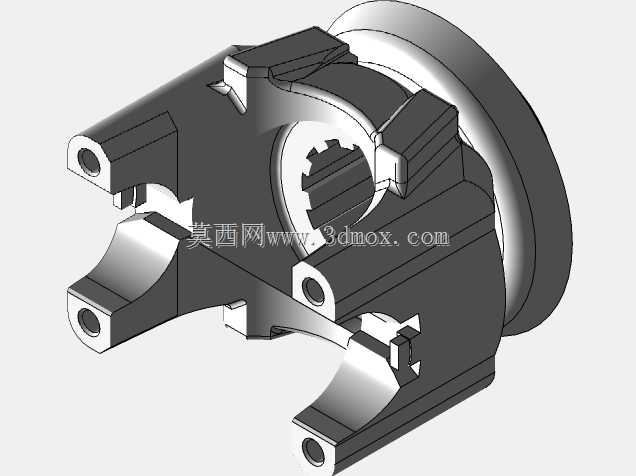

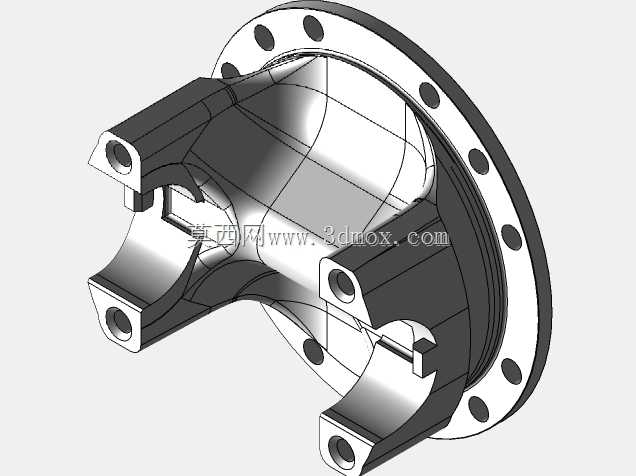

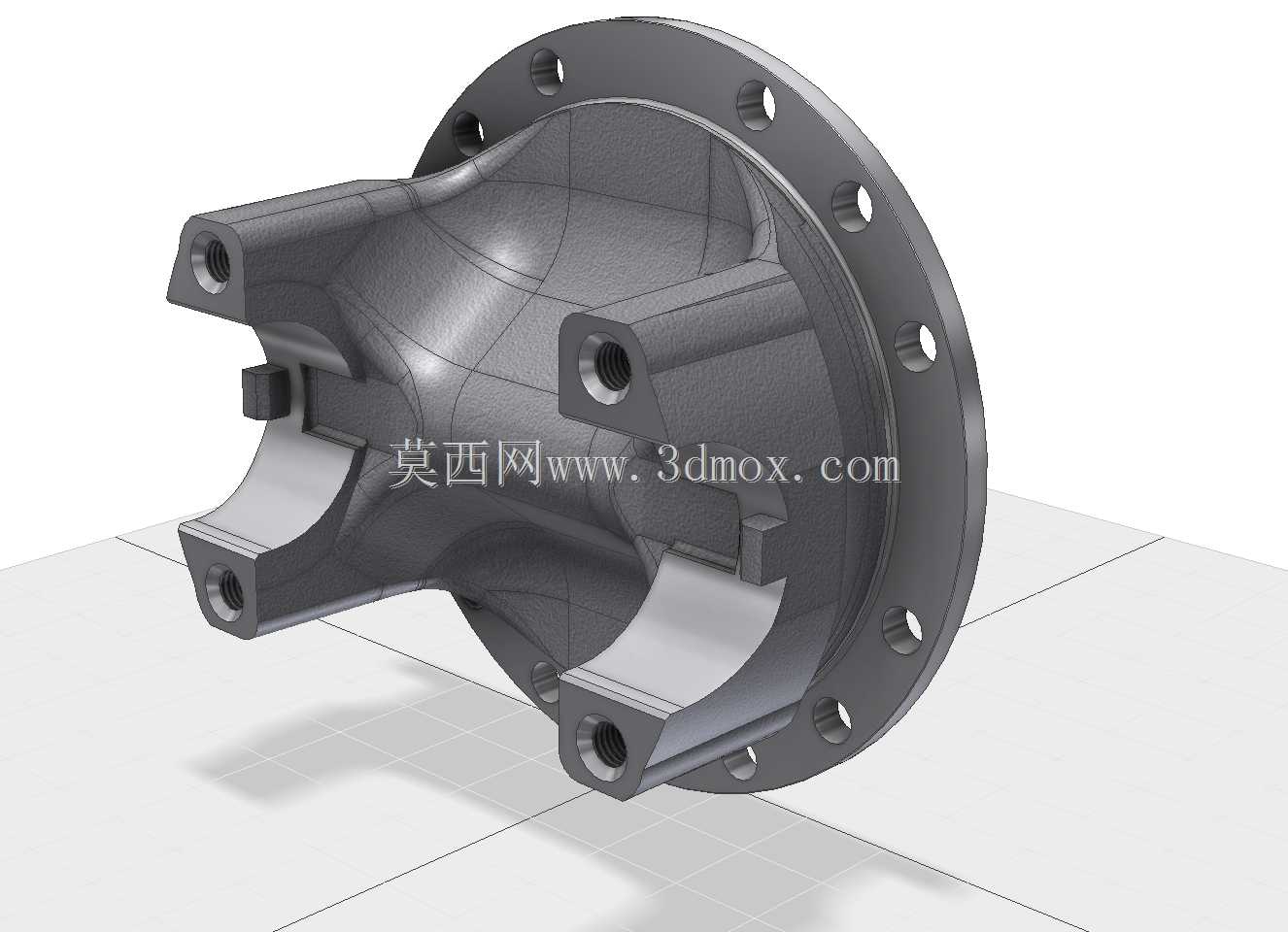

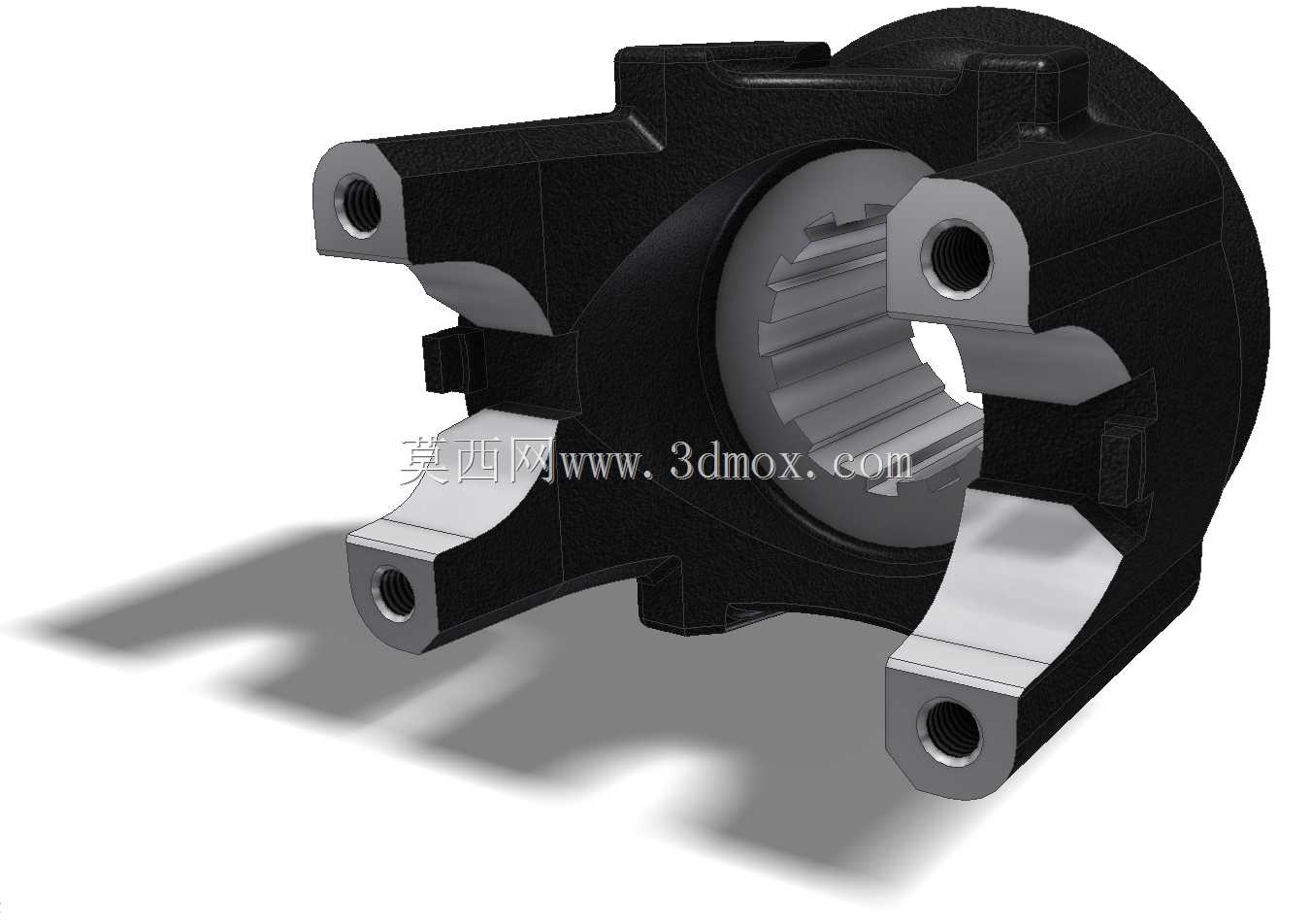

　　该构件应用于重型商用卡车底盘传动系统中，是传动轴与驱动桥主减速器输入端的核心连接部件，承担着将变速箱输出端扭矩平稳传递至主减速齿轮的关键作用，在重载工况下需承受交变扭矩冲击、起步与制动时的瞬时载荷波动，以及非铺装路面行驶带来的附加弯矩，是保障重型卡车动力传输可靠性的关键受力零件。从结构设计来看，该构件采用法兰盘与叉形连接端一体化的铸造成型后机加工结构，法兰端沿圆周均匀分布螺栓通孔，用于与主减速器输入端的连接法兰面实现刚性紧固，孔位的位置度公差严格控制在0.05mm以内，保证装配后结合面的贴合度，避免大扭矩传递时出现连接滑移、螺栓受剪断裂的问题。叉形端设置有对称的轴承安装位与十字轴万向节配合，

　　可补偿传动轴与驱动桥之间因悬架跳动产生的角度偏差，适配车辆行驶过程中底盘部件的相对位移，避免传动系出现运动干涉、附加应力集中的问题。设计阶段针对重型卡车常见的超载、复杂路况工况，对叉形根部与法兰盘衔接的过渡区域做了大圆角强化处理，通过有限元应力分析优化了该区域的材料分布，避免应力集中导致的疲劳断裂问题，同时在不影响结构强度的前提下对非受力区域做了轻量化挖除处理，降低零件自身转动惯量，减少传动系的动平衡校正难度。从安装边界来看，法兰端的止口尺寸与主减速器输入端的定位止口采用H7/h6的间隙配合，保证装配时的同轴度要求，止口端面的平面度公差控制在0.02mm以内，确保连接后结合面无间隙，避免传动过程中出现端面跳动引发的振动。

　　叉形端的两耳同轴度公差不大于0.03mm，保证十字轴万向节装配后转动灵活无卡滞，轴承孔的表面粗糙度达到Ra1.6，满足滚针轴承的压装要求，避免轴承早期磨损。该构件的外形轮廓充分考虑了底盘布置的空间边界，法兰盘外圆与周边桥壳部件预留了足够的安全间隙，叉形端的摆动角度范围覆盖了悬架最大跳动行程下的传动轴摆角需求，不会在极限工况下与周边部件发生碰撞。在实际装车应用中，该类传动连接构件的可靠性直接影响整车的传动效率与行驶安全，设计时需匹配整车的最大输出扭矩、传动轴临界转速、悬架动行程参数，零件的材质通常选用中碳合金钢经调质处理，表面做发黑防锈处理，关键受力面做高频淬火强化，硬度达到HRC45-50，提升耐磨性能与抗疲劳强度。

　　建模过程中需重点关注各安装孔位的位置度、配合面的形位公差、过渡区域的圆角处理，避免出现应力集中的尖角结构，同时需保证模型的重量、质心位置与实际零件一致，为后续的传动系动平衡仿真、整车NVH分析提供准确的数模支撑。对于三维建模从业者而言，这类传动构件的建模需优先保证装配基准的准确性，以法兰止口端面与轴线为核心设计基准，所有结构特征均围绕该基准展开，确保数模导入装配环境后可直接实现约束配合，无需额外调整基准位置。在结构细节处理上，螺栓孔的倒角、叉形端的退刀槽、铸造面的拔模斜度都需符合实际加工工艺要求，避免出现无法加工的不合理结构，拔模斜度通常设置为1-3度，适配金属模铸造的工艺需求，机加工面与铸造面的交接处需清晰区分，符合实际零件的加工工艺路线。
