1/2英寸塑料软管对接接头结构设计

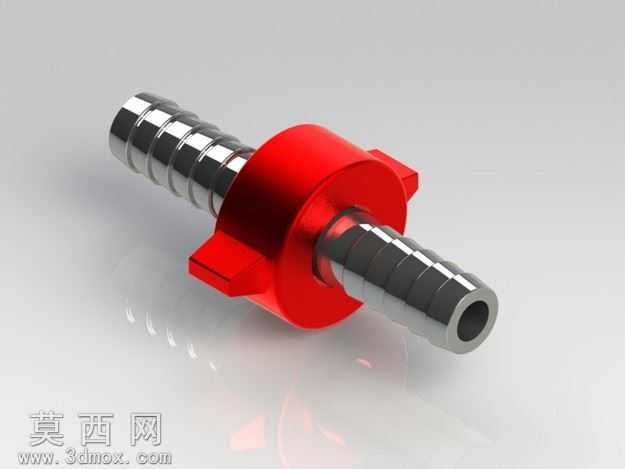

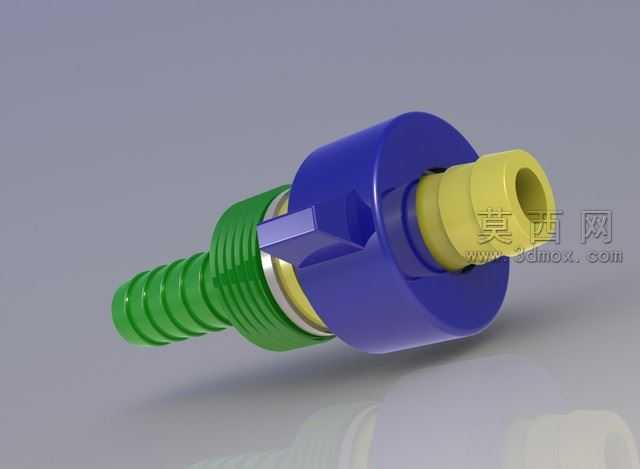

本款1/2英寸软管对接接头采用三维参数化建模方式完成整体设计，建模过程中首先对接头的核心功能需求进行拆解，明确其需要实现两端软管的稳固对接、中部防滑拧动操作、管路密封防脱三大核心功能。建模初始阶段先绘制接头的中心旋转轴线，以旋转凸台命令生成接头的主体基体，两端的插合段采用等距分布的环形倒刺结构，每道倒刺的倾斜角度经过反复校核，朝向接头中部设置，既可以在软管插入时减少阻力，又能在软管受拉时形成反向卡紧力，避免软管受流体压力冲击脱落。中部的拧动凸台采用对称双翼式结构，建模时通过拉伸切除命令生成两侧的平行拧动面，该结构适配手动拧紧操作，无需额外工具即可完成接头的装配对接，凸台与两端插合段的衔接位置做了圆角过渡处理，避免应力集中导致的结构开裂。材质渲染阶段采用哑光硬质塑料材质，调整材质的粗糙度、反光度参数，还原工程塑料的真实质感，同时对接头的内孔流道做了等径设计，避免管路通径变化造成的流体阻力增大、紊流噪音等问题。设计过程中对插合段的外径尺寸做了公差适配，匹配标准1/2英寸软管的内径公差范围，倒刺的高度控制在合理区间，既保证卡紧力充足，又不会因为倒刺过高割伤软管内壁。整体模型的所有边角都做了去毛刺处理，符合管路配件的生产工艺要求，建模完成后通过干涉检查确认各部分结构无重叠冲突，同时模拟软管装配过程验证结构合理性，确保接头在实际使用中可以快速完成管路对接，满足气动管路、低压输水、小型设备油路等场景的连接需求，整体结构紧凑，没有冗余设计，兼顾了实用性与加工便利性。
