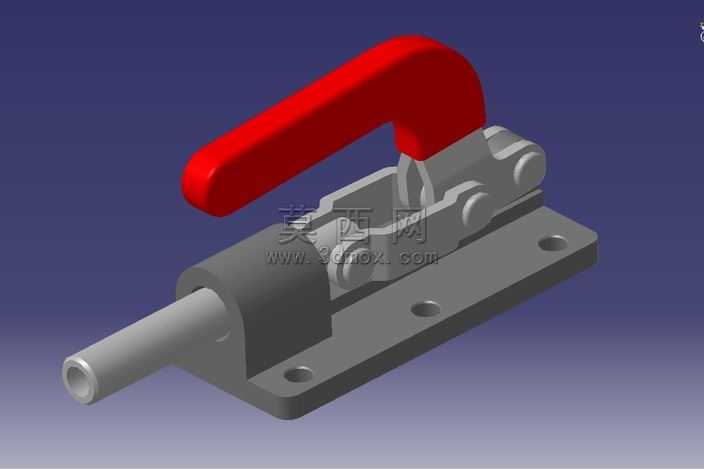

钢史密斯推拉式快速切换夹钳结构模型

本模型为推拉式快速切换夹钳的三维数字化设计成果，建模过程严格遵循机械加工零件的实际尺寸公差规范，以参数化建模方式完成各零部件的独立构建与整体装配。模型整体分为底座、推拉导杆、手柄驱动组件、铰接锁紧机构四个核心模块，底座采用带安装孔的平板式结构，建模时对安装孔的沉头结构、底座边缘的倒角过渡都做了精细化还原，保证后续导出工程图可直接用于生产参考。导杆部分为空心圆柱结构，建模时严格控制内外径同轴度参数，还原了实际产品中导杆的滑动配合精度。手柄部分采用符合人体工学的弧形弯杆设计，建模时通过曲面放样完成弧形轮廓构建，表面做了圆滑过渡处理，还原实际产品的握持手感。铰接联动部分的所有销轴、连杆都按照实际铰接运动关系做了装配约束，添加了运动仿真的自由度限制，可直接在三维软件中模拟夹钳的锁紧、松开动作过程。渲染阶段采用金属材质与工程塑料材质分层赋予，底座、导杆、连杆等金属部件赋予哑光钢材质，调整金属粗糙度参数还原冷轧钢的表面质感，手柄部分赋予红色工程塑料材质，添加轻微的磨砂质感参数，区分不同部件的材质属性。场景布光采用三点布光法，主光源从斜上方投射突出模型的立体轮廓，补光弱化阴影区域的死黑问题，背景采用渐变深蓝色调突出金属部件的质感，最终渲染效果清晰展现夹钳的整体结构与各部件的装配关系。设计思路上围绕快速装夹的核心功能，采用连杆机构的死点锁紧原理，当手柄下压至锁紧位置时，铰接连杆越过死点位置实现反向自锁，保证装夹过程中不会因为外力震动出现松脱问题，推拉式的导杆结构可实现直线方向的快速夹紧与松开动作，相比螺旋式夹紧结构操作效率提升数倍，适用于工装焊接、工件定位、模具加工等多种需要快速固定工件的场景。建模过程中对所有活动部件的配合间隙都做了参数化预留，可根据实际使用需求调整导杆行程、夹紧力大小等参数，模型装配层级清晰，各零部件可单独导出用于后续的工程图生成、数控加工编程等工作，完整还原了该款快速夹钳的结构原理与外观特征。
