汽车用弯管拼接式钢管框架结构

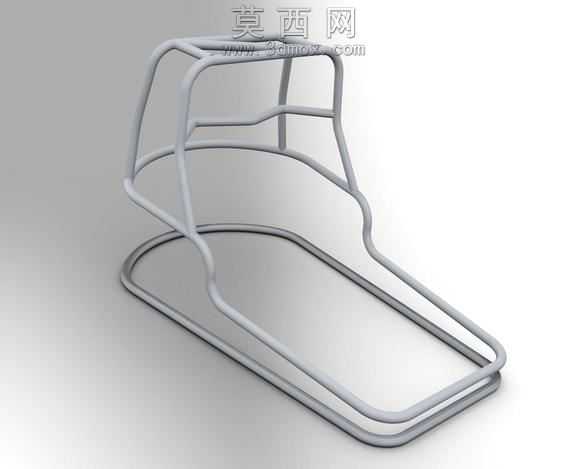

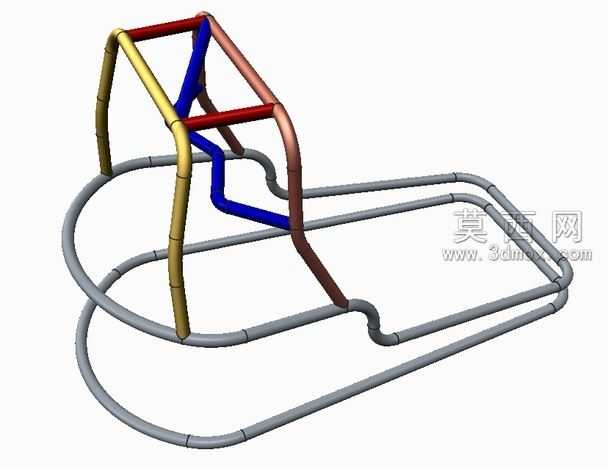

本钢管框架模型采用自顶向下的建模思路完成整体设计，建模过程中优先搭建整体空间定位骨架，以骨架曲线为基准驱动所有管件的形态与位置，确保各段管路衔接精度符合设计要求，避免后续拼接出现错位偏差。建模时针对弯管特征采用可变截面扫描方式完成管体生成，精准还原弯管处的圆弧过渡形态，同时严格控制管体的壁厚参数，保证模型符合实际管材的生产制造规格，所有管段的衔接端口都做了对齐处理，预留出后续焊接或装配的工艺余量。模型整体分为底部承托框架与上部支撑框架两个部分，底部采用双层环形弯管结构，通过多段不同曲率的弯管拼接形成稳定的承托平面，管段之间的衔接处做了平滑过渡处理，既保证结构强度也避免应力集中问题；上部支撑结构采用多根不同走向的彩色区分管段拼接，不同颜色的管段对应不同的受力支撑位置，清晰区分各管路的功能分区，斜向布置的支撑管段形成三角稳定结构，有效提升上部框架的抗形变能力。材质设置上针对不同功能的管段做了区分，底部承托管路采用哑光金属灰材质，还原普通碳素钢管的表面质感，上部支撑管段分别赋予黄、红、蓝、棕等不同的金属烤漆材质，既方便区分结构组成，也让整体模型的视觉层次更清晰，所有管段的材质都添加了细微的磨砂纹理，模拟真实钢管表面的轻微粗糙质感，避免材质过于光滑失真。结构设计上充分考虑了实际使用的受力需求，所有弯管的弯曲半径都符合管材冷弯加工的工艺要求，不存在过小半径弯折导致的加工开裂风险，各管段的拼接位置都设置在受力较小的区域，同时整体框架的镂空结构在保证结构强度的前提下有效降低了整体重量，符合汽车零部件轻量化的设计方向，框架内部预留出充足的设备安装空间，可直接作为机箱外框架搭载对应的功能部件，无需额外做结构调整。
