带安装凸耳的密封端盖结构设计

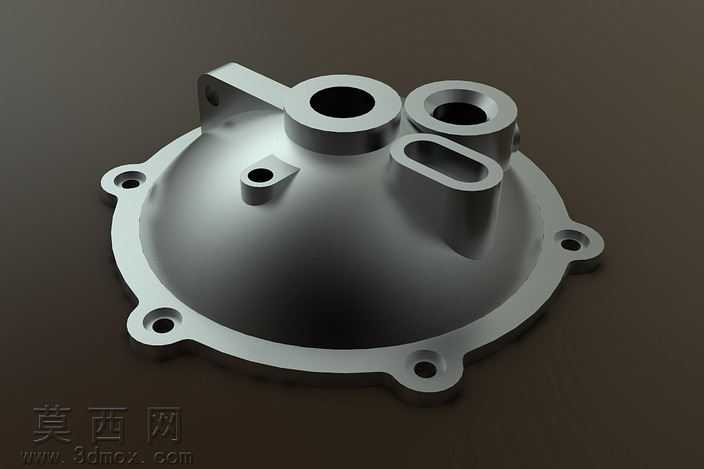

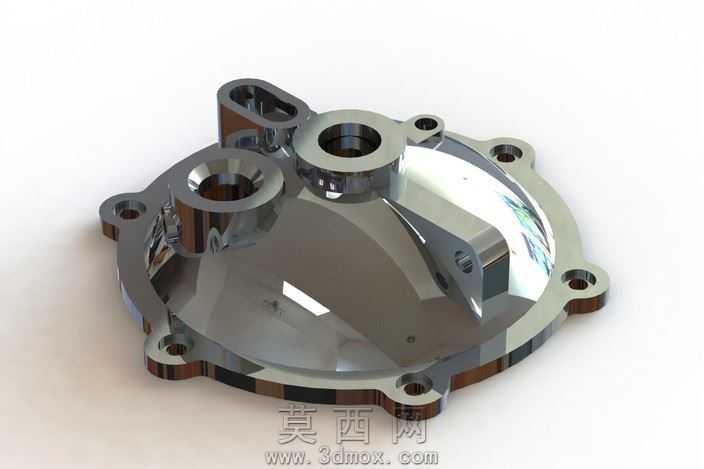

本作品为机械配套密封端盖的三维参数化模型，建模阶段采用自顶向下的设计思路，先以回转体基础特征构建端盖的主体穹顶轮廓，保证主体壁厚均匀一致，避免后续注塑或压铸成型时出现缩痕、应力集中等工艺缺陷。建模过程中对端盖周向均匀分布的安装耳座做了阵列特征处理，每个耳座都预留了标准螺栓过孔，孔位同轴度公差严格控制在通用机械装配要求范围内，确保端盖与配套壳体安装时能够精准对位，无需额外修配即可完成装配。端盖顶面设置的两组凸台结构，分别对应不同功能的接口安装位，其中带开槽结构的凸台为管线避让位，另一组同轴凸台为轴类零件的穿设密封位，凸台与主体穹顶的过渡位置全部采用圆角平滑处理，既降低了应力集中风险，也优化了流体在端盖内侧的流动形态，减少紊流产生的概率。材质渲染阶段选用哑光黑色工程塑料质感，模拟实际生产中常用的玻纤增强尼龙材质效果，表面粗糙度设置贴合实际注塑件的哑光质感，没有过度添加反光特效，真实还原零件量产之后的视觉效果。结构设计上充分考虑了密封需求，端盖与壳体贴合的端面预留了密封胶圈的安装槽位，槽深与槽宽按照标准O型圈的尺寸参数设计，保证装配后能够实现可靠的静密封，防止腔体内部的介质渗漏。同时所有棱角位置都做了倒角处理，避免装配过程中划伤操作人员或者损坏配套密封件，整体结构紧凑，安装定位便捷，兼顾了结构强度、装配便利性与密封可靠性，可直接用于小型减速腔体、泵体端盖或者小型动力舱的密封配套设计，也可作为同类型端盖设计的参考模板，通过修改关键尺寸参数即可快速适配不同规格的腔体安装需求。
