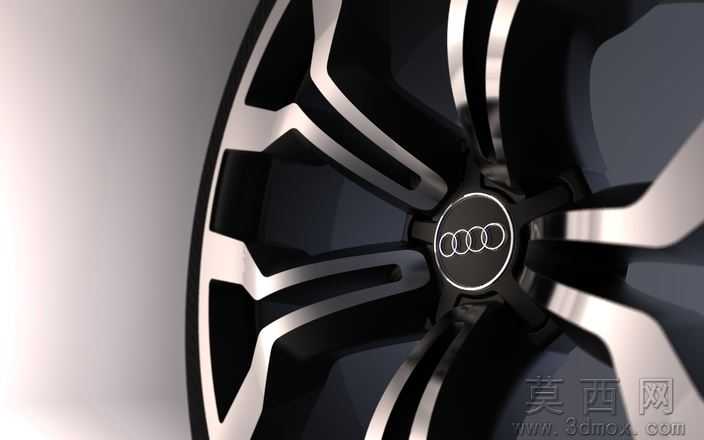

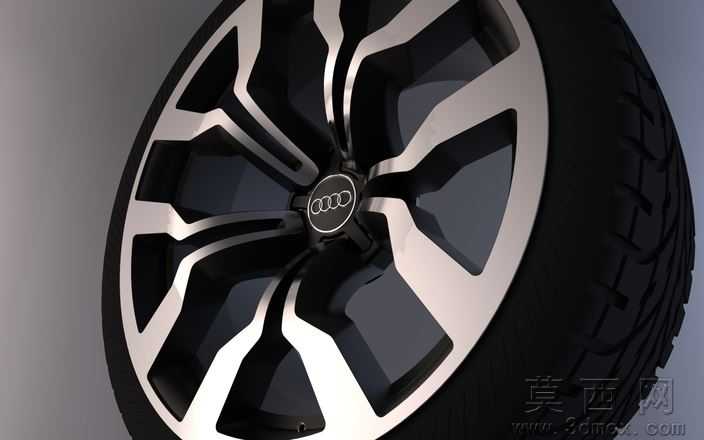

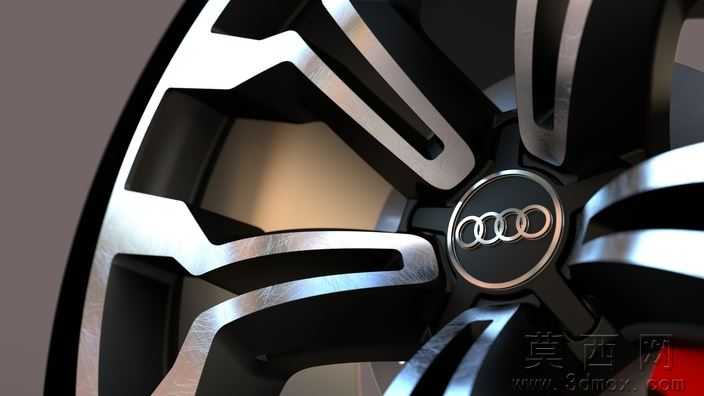

奥迪R8运动款汽车轮毂ProE三维模型

本模型以奥迪R8 Y Rim原厂运动款轮毂为设计蓝本，采用Pro/ENGINEER野火4.0软件完成全参数化建模，完整还原了量产轮毂的结构细节与设计特征。建模流程遵循汽车零部件正向设计逻辑，首先通过草绘绘制轮毂中心定位基准、辐条轮廓曲线与轮辋截面线，以旋转特征生成轮辋主体结构，再通过拉伸、阵列、倒圆角等特征完成多辐条造型构建，同步完成刹车盘、刹车卡钳、配套轮胎的独立建模，最终通过装配约束完成各部件的精准配合，所有特征保留完整参数树，支持后续尺寸修改与结构迭代。参数设计层面严格参考实车测绘数据，轮毂中心孔距、PCD节圆直径、辐条厚度、轮辋偏距等关键参数均符合奥迪R8原厂装配标准，轮胎扁平比、胎纹深度、刹车盘通风槽尺寸也按照实车比例设定，全参数化的设计逻辑支持用户根据需求调整轮毂尺寸、辐条造型，适配不同车型的改装与设计需求。渲染材质部分针对不同部件做了精细化区分，轮毂主体采用抛光铝合金材质，还原金属切削后的亮面质感与金属反光特性，辐条边缘做了哑光黑撞色处理模拟实车的双色涂装效果，中心奥迪四环标识采用镀铬材质提升细节真实感，轮胎采用哑光橡胶材质还原胎面的磨砂质感与胎纹的凹凸细节，刹车盘采用铸铁材质还原金属磨砂质感，刹车卡钳做了亮面烤漆处理，整体渲染效果贴近实车视觉表现。结构原理上完整复刻了轮毂总成的装配逻辑，轮毂通过中心孔与轴头定位，螺栓孔位对应车桥法兰盘实现固定，刹车盘与轮毂同轴安装随车轮同步转动，刹车卡钳固定于转向节上，制动时通过夹紧刹车盘实现减速，轮胎与轮辋过盈配合实现密封承载，各部件的配合间隙、安装位置均符合真实汽车底盘的装配关系，可直观展示轮毂系统的工作原理。软件兼容方面，模型原生为Pro/ENGINEER野火4.0格式，同时导出了通用STL格式，可兼容SolidWorks、UG、CATIA等主流三维设计软件，支持导入后进行特征编辑、工程图导出、有限元分析等后续操作，STL格式可直接用于3D打印验证、渲染展示等场景。研发教学应用层面，该模型可作为汽车设计专业的教学案例，帮助学习者掌握汽车轮毂的参数化建模方法、装配约束逻辑与材质渲染技巧，也可用于汽车改装设计的方案验证、汽车零部件的结构原理教学，同时可为轮毂生产企业的新品研发提供参考原型，辅助完成结构校验、开模前的可行性分析，降低研发试错成本。
