紧凑型立式工作站机箱结构设计方案

　　这款立式工作站机箱的结构设计，核心面向高密度算力部署的工业级应用场景，适配三维建模渲染、工业仿真计算、多线程数据处理这类对硬件扩展冗余、散热冗余有硬性要求的使用场景，区别于普通消费级台式机箱，它的结构冗余设计完全围绕长时间高负载运行的稳定性展开。从实际使用场景来看，这类机箱常部署在设计工作室工位旁、工业控制室机架侧、小型机房边缘计算节点位置，不需要完全兼容标准服务器机架安装，因此在外形尺寸上做了针对性优化，整体采用窄进深立式布局，宽度控制在常规ATX主板兼容的最小边界，进深尺寸比常规全塔机箱缩短近三分之一，能够适配工位下方狭窄的放置空间，也可以直接放置在工作台侧面不占用过多操作台面，安装边界上预留了底部防滑减震脚垫的安装位，四个脚垫高度统一为8mm，既保证底部空气流通间隙，也能避免机箱金属底面直接接触桌面刮伤漆面，同时预留了壁挂安装的螺丝孔位，支持垂直壁挂固定在墙面或者设备机架侧壁，适配不同的安装环境需求。

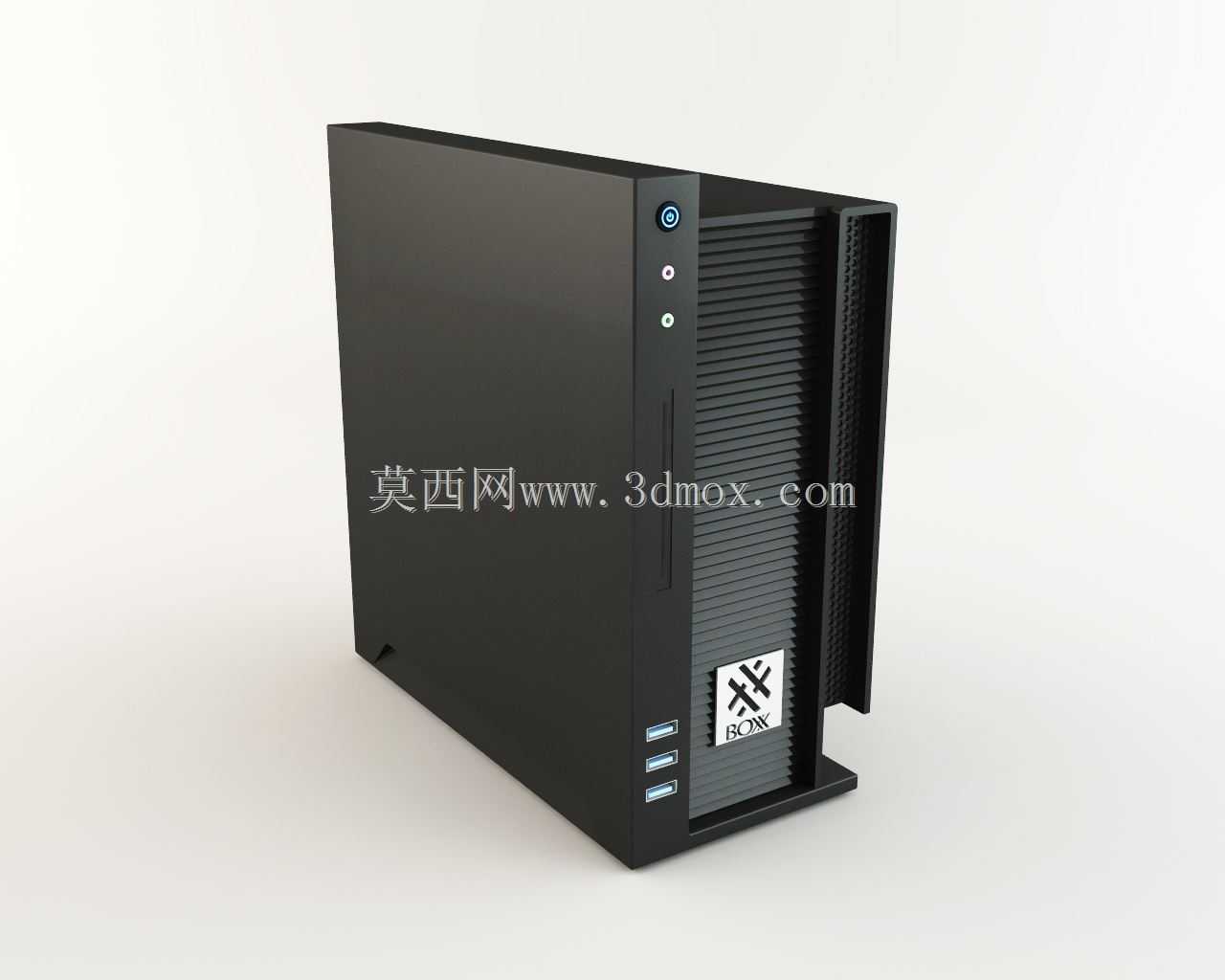

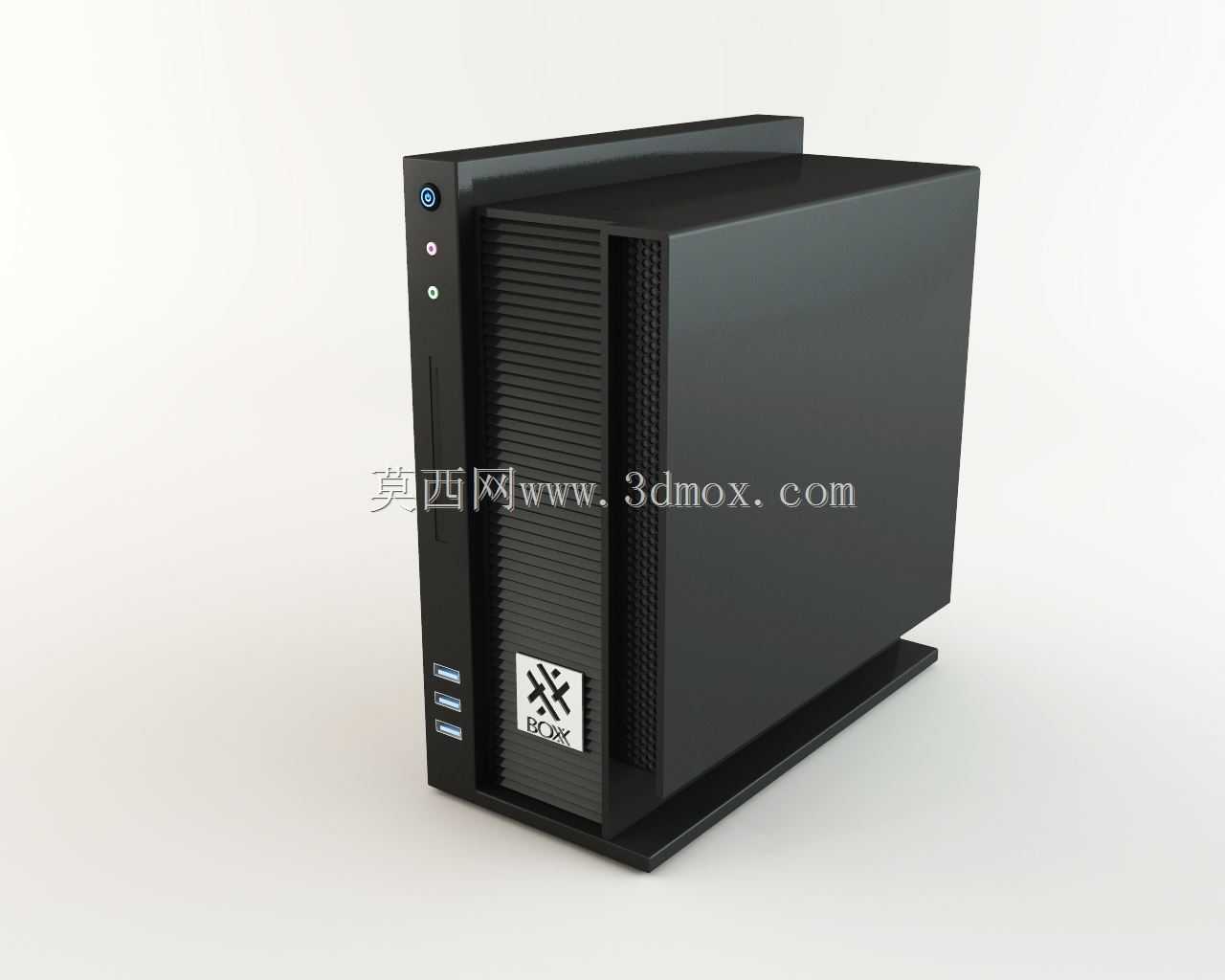

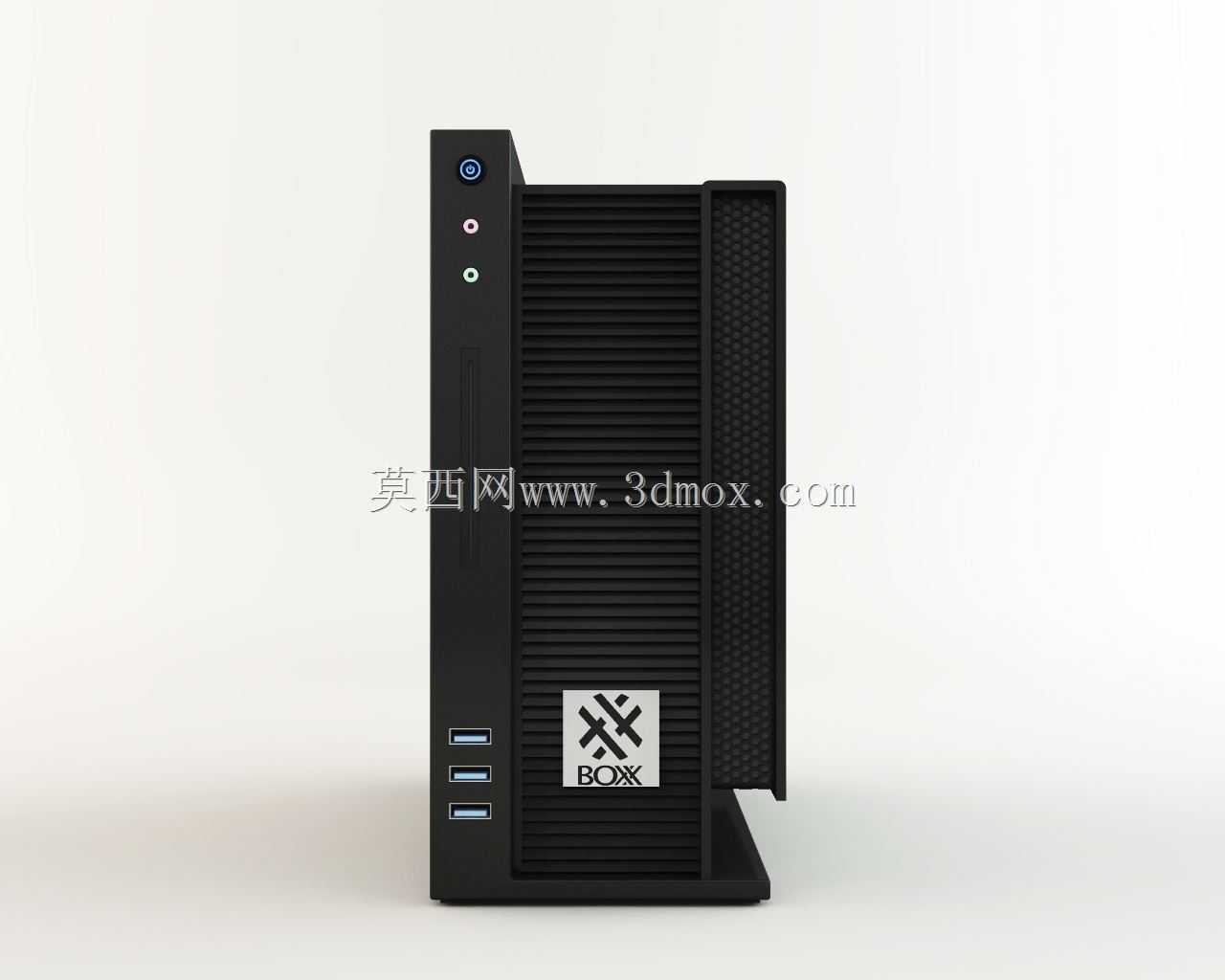

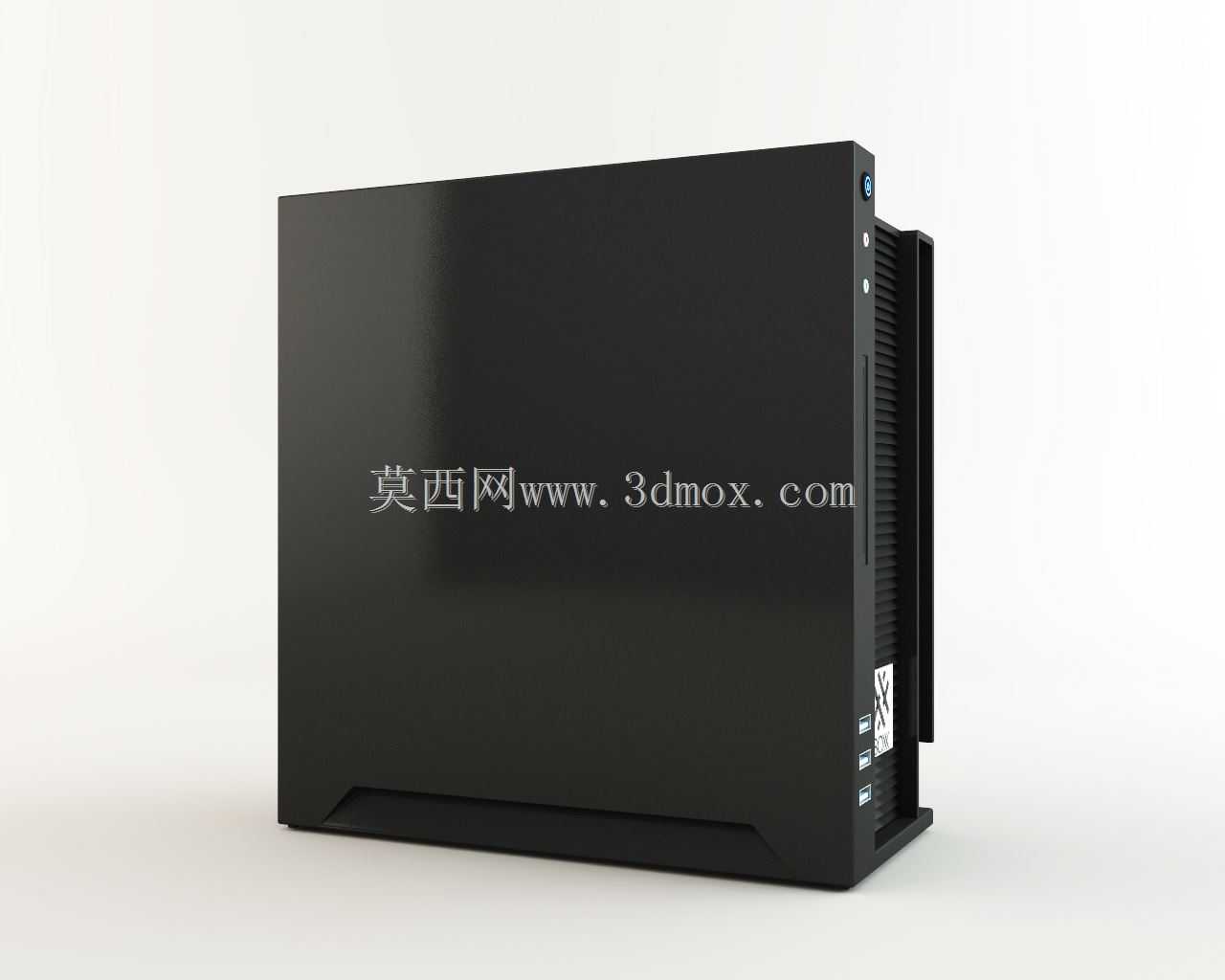

　　设计思路上，这款机箱延续了同系列前序型号的内部结构框架，对右侧外观结构做了差异化调整，整体外壳采用1.2mm厚冷轧钢板一体折弯成型，接缝处采用折边咬合结构，减少外露螺丝数量，既提升外壳整体结构强度，也能降低高负载运行时的结构共振噪音。前面板采用无多余开孔的整面平整设计，仅在侧边预留了隐藏式通风开槽，既保证正面外观的整体性，也能避免正面进风带入的灰尘直接堆积在硬件表面，进风通道设计在机箱右侧的独特外观结构区域，通过错落的竖向折边形成隐蔽的进风缝隙，进风路径经过折弯导流，能够让气流均匀覆盖主板区域的硬件表面，避免直吹造成的局部积灰问题，同时这种折边结构也能提升右侧板的结构强度，不需要额外增加加强筋就能达到侧板抗形变的刚度要求。

　　功能特性层面，机箱内部的硬件安装位做了分层设计，电源仓位独立设置在机箱底部，采用减震胶垫固定，能够隔离电源风扇的振动传递到机箱主体；显卡安装位支持全长专业图形显卡，预留的安装间隙能够兼容厚度达到三槽的专业计算卡，满足仿真计算、GPU渲染的硬件扩展需求；存储位设置在机箱前部内侧，支持多块3.5英寸机械硬盘与2.5英寸固态硬盘的安装，固定位都配备了硅胶减震圈，降低硬盘运行时的振动传导，提升长时间运行的存储稳定性。散热结构上采用前进后出的独立风道，后部预留了大尺寸排风风扇的安装位，与右侧进风通道形成贯穿式气流路径，不需要在机箱顶面或者正面开设大面积通风孔，就能保证高负载运行时的内部热量快速排出，同时这种隐蔽式通风设计也能降低运行时的风噪，适合在有人办公的工位环境长时间运行。

　　从结构细节来看，机箱的边角都做了小角度切边处理，避免尖锐直角在搬运安装时造成磕碰划伤，顶部预留了隐藏式提手结构，不需要额外加装外置提手，就能方便单人短距离搬运移位；接口区域全部设置在机箱后部右侧，与主板IO接口区域对齐，前置接口采用隐藏式盖板设计，不用时可以闭合盖板保持外观整体性，避免接口长时间暴露积灰。整个机箱的结构设计没有多余的装饰性元素，所有外观造型的调整都同时服务于结构强度提升、风道优化或者安装便利性的需求，右侧的独特外观结构并不是单纯的造型设计，而是通过折边结构形成的加强筋，在不增加板材厚度的前提下提升了侧板的抗形变能力，同时形成的进风缝隙也优化了进风路径，兼顾了外观整体性与结构实用性，完全匹配工业级工作站长时间稳定运行的使用需求。
