Waco分接式信号突破接线端子板

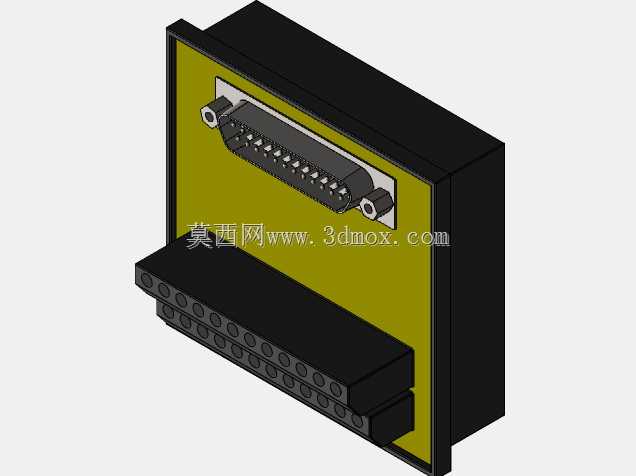

　　在工业测控系统的柜内布线作业中，这类分接式突破板是解决高密度信号转接、在线信号测取痛点的常用电气连接件，尤其适配多通道传感器信号的集中配线场景，能大幅减少柜内零散飞线，降低后期运维的查线难度。从结构设计来看，该款突破板采用背板安装的盒式主体结构，主体外壳为黑色阻燃绝缘材质，正面预留标准D-sub连接器接口，用于对接上位采集卡或者PLC的IO端口，接口两侧带固定螺丝孔，可实现连接器插入后的锁紧，避免设备运行过程中受振动影响出现接插件松脱、信号中断的问题。板体正面的黄绿色安装面板为绝缘阻燃板材，所有接线端子均布置在面板下方的分层端子排上，端子排采用双层错位布局，上下两排接线位错开排布，既压缩了整体安装占用的面板空间，

　　又能给接线作业留出足够的螺丝刀操作空间，不会出现相邻端子接线时互相干扰的情况。从安装边界来看，该突破板的整体外形为方正盒体，背部预留标准导轨安装卡扣结构，既可以直接卡在电气柜内的35mm标准DIN导轨上，也可以通过面板四角的安装孔采用螺丝直接固定在安装板上，两种安装方式可根据柜内实际布线空间灵活选择，安装时需要在面板前方预留至少50mm的操作空间，用于接插件插拔和端子接线作业，侧面预留10mm的散热间隙即可满足长期运行的散热需求，不需要额外预留过大的安装空间，非常适合高密度安装的测控柜内部署。在实际功能设计上，这类突破板的核心作用是实现高密度D-sub接口信号的分接突破，每一个D-sub接口的针脚都直接对应到下方端子排的独立接线位，

　　不需要用户自行焊接转接排线，现场接线时只需要将外部传感器的信号线直接压接在对应端子位上，再将D-sub插头插入板上接口即可完成信号连通，相比传统的散线焊接方式，能减少70%以上的现场接线工作量，同时降低接线错误率。更重要的是，端子排的每一个接线位都预留了测试点空间，运维人员在设备运行过程中需要测取信号时，不需要拆开接插件或者断开接线，直接用万用表探针接触端子位的测试点即可完成电压、电流信号的测量，也就是行业内常说的“突破”测取功能，不会因为测信号中断正常的生产运行，这对于连续作业的自动化生产线来说尤为重要。设计过程中，端子排采用螺丝压接式接线结构，适配0.2-2.5平方毫米的多股铜芯信号线，

　　压接时不需要额外加装冷压端子也能实现可靠连接，每个接线位都带独立的标识位，可对应D-sub接口的针脚编号打印标识，避免接线时出现针脚对应错误。板体内部的导电部件全部采用铜质镀镍处理，既能保证良好的导电性能，减少信号传输过程中的接触压降，又能避免长期使用出现氧化锈蚀导致的接触不良问题，外壳的绝缘材质可耐受AC2000V的耐压测试，满足工业电气设备的绝缘安全要求，可直接应用在工业现场的低压测控回路中。在实际应用场景中，这类突破板常配套多通道温度传感器、压力传感器、接近开关等传感设备使用，将现场分散布置的传感器信号集中转接后送入控制系统，在自动化生产线、过程测控柜、试验台数据采集系统中都有广泛应用，相比普通的接线端子排，它的集成度更高，信号对应关系更清晰，后期运维排查故障时，可以直接通过端子位的测试点逐路测取信号，快速定位故障点位，大幅缩短故障排查时间。从建模细节来看，模型完整还原了产品的所有结构特征，包括D-sub接口的针脚细节、端子排的压线螺丝结构、面板的固定孔位、背部的导轨卡扣结构，所有装配间隙都按照实际产品的公差要求还原，可直接用于电气柜的布线布局仿真，验证安装空间是否满足操作要求，也可用于教学演示中讲解工业信号转接的实现方式，帮助初学者理解柜内配线的标准化设计思路。
