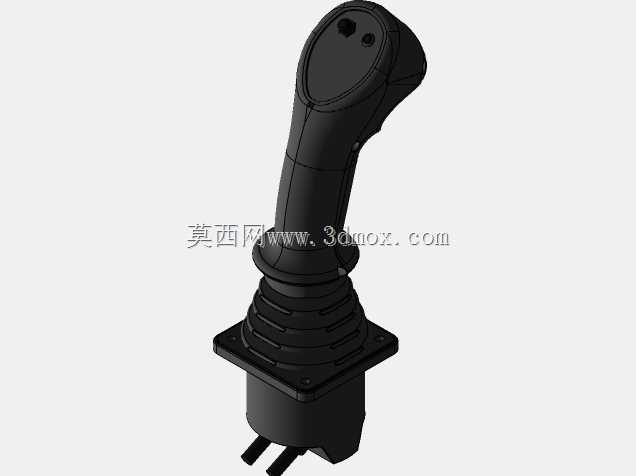

带按钮指示灯的电动操纵控制手柄

　　这类电动操纵杆常见于各类工业电控设备的操作端，从工程车辆的驾驶室操控台，到自动化产线的手动操作工位，再到特种作业装备的人机交互界面，都能见到这类操纵部件的身影。它的核心作用是把操作人员的手部扳动动作、按钮按压动作转化为电信号传递给设备控制系统，相比传统的机械连杆式操纵结构，这类电控操纵杆不需要复杂的机械传动路径，安装布置更灵活，信号传输的精度也更高，能适配更多需要精准操控的作业场景。

　　从功能特性来看，这款操纵杆集成了主操纵扳动结构与顶部的功能按钮、状态指示灯，操作人员握持手柄时，手指可以自然触碰到顶部的按钮区域，不需要大幅度调整手部姿势就能完成附加功能的触发，指示灯则可以直接反馈当前设备的工作状态，比如操纵通道是否激活、对应功能是否处于启用状态，操作人员不需要额外查看仪表盘就能获取关键状态信息，能有效降低操作过程中的视觉分散，提升作业安全性。手柄的握持区域做了贴合人手自然握持弧度的曲面设计，长时间操作也不容易产生手部疲劳，表面的防滑纹理结构能避免手部出汗时出现打滑的情况，即使佩戴薄型劳保手套操作也能保持足够的握持摩擦力。

　　设计层面上，这款操纵杆采用了底座法兰式安装结构，底部的方形安装法兰预留了标准的安装孔位，安装时只需要在操控台面板上开出对应尺寸的过孔，将操纵杆主体从面板上方穿入，再通过法兰上的四个固定孔用螺栓锁紧就能完成固定，不需要额外设计复杂的安装支架，能大幅缩短操控台的设计与装配周期。操纵杆的摆动行程做了合理的限位设计，扳动到极限位置时有清晰的阻尼反馈，操作人员能明确感知到行程边界，不会因为过度扳动造成内部结构损坏。手柄根部的防尘密封套采用了褶皱式柔性结构，既能跟随手柄的扳动动作自由形变，又能阻挡作业环境中的粉尘、水汽、细小碎屑进入操纵杆内部，保护内部的传感元件与电路结构，即使在多粉尘、有少量溅水的工业作业环境下也能稳定工作。

　　从安装边界尺寸来看，这款操纵杆的底座法兰尺寸适配常规的工业操控台面板厚度，法兰下方的主体结构长度较短，不需要在操控台下方预留过大的安装空间，底部的出线端采用了标准的线缆引出方式，线缆长度预留了足够的接线余量，可以直接对接设备的控制接线端子，不需要额外延长线缆。操纵杆的整体高度符合人体工程学的操作高度要求，安装在操控台台面上时，操作人员的手臂自然放置就能轻松握持手柄，不需要抬臂或者弯腰操作，能适配不同身高操作人员的操作习惯。顶部的按钮采用了下沉式设计，避免操作人员握持手柄时误触按钮，只有主动用手指按压时才能触发功能，指示灯的透光区域做了柔光处理，不会因为光线过强造成视觉眩光，在光线较强的白天作业环境下也能清晰辨识指示灯的状态。

　　在实际选型适配过程中，这类操纵杆可以根据设备的操控需求配置不同的通道数量，既可以做单轴的前后扳动控制，也可以实现双轴的前后左右四向操控，顶部的按钮数量也可以根据功能需求做调整，这款集成两个按钮与对应指示灯的结构，刚好适配大多数需要主操纵加两个辅助功能的作业场景，比如设备的行进方向控制加上动作启停、喇叭触发这类辅助功能，不需要额外在操控台上布置多余的按钮，能让操控台的布局更简洁，减少操作人员的操作识别成本。内部的传感元件采用非接触式的传感结构，相比接触式的电位器结构，没有摩擦损耗，长期使用也不会出现信号漂移的问题，使用寿命更长，能满足工业设备高频次操作的使用需求。
