威尔伍德通风式制动盘结构设计

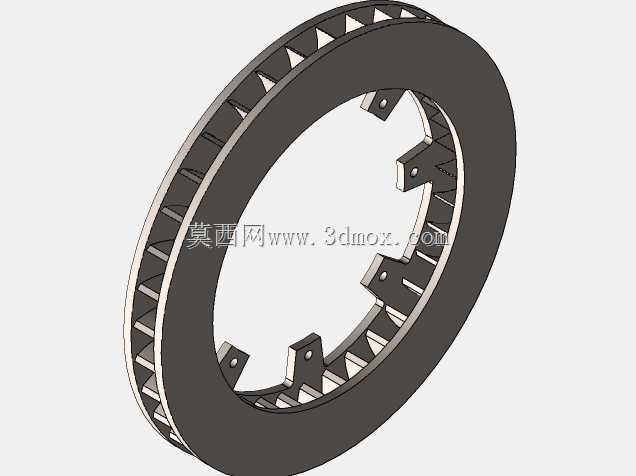

　　在场地赛车、改装乘用车辆以及轻型工业移动设备的轮端制动系统中，制动盘作为直接承接摩擦制动力矩的核心部件，其结构设计直接决定了连续制动工况下的热稳定性、制动力矩输出一致性以及安装适配性。这款11.75英寸规格的通风式制动盘，针对高频重载制动场景做了定向结构优化，区别于普通实心制动盘的热容量不足问题，其内部沿圆周均匀布置的径向通风道，能在轮辋随动旋转过程中形成持续的离心气流，将摩擦面产生的摩擦热快速导出，避免连续制动后摩擦面出现热衰退、热裂纹甚至制动效能骤降的问题。

　　从实际安装边界来看，该制动盘的有效摩擦幅宽为1.25英寸，适配对应尺寸的对置活塞制动卡钳，安装侧沿内圆周均匀分布的凸耳安装位，每个凸耳上预制的定位安装孔，可直接匹配对应车型的轮毂轴承座安装法兰，安装时无需额外做转接法兰的适配加工，凸耳与盘体内圈之间预留的间隙，可抵消制动过程中盘体受热产生的径向膨胀量，避免热胀后出现安装位应力集中、盘体翘曲变形的问题。盘体的摩擦面做了平整化的平面度控制，端面跳动公差控制在常规制动盘的通用精度区间内，能保证制动片与摩擦面全程均匀接触，避免局部偏磨导致的制动抖动、踏板脉动问题。

　　设计过程中，通风道的叶片角度做了针对性调整，并非采用垂直径向的直叶片结构，而是带有一定的倾斜角度，在相同转速下能提升通风道内的空气流速，强化对流换热效率，同时叶片沿圆周等距分布的结构，也能平衡盘体旋转时的动平衡量，减少高速旋转时的轮端振动传递。内圈的安装凸耳采用等角度分布设计，共设置6处安装点位，可适配多种常见的轮毂孔距参数，覆盖多数后驱改装车型以及轻型场地赛车的前轮安装需求，盘体的内外径差值经过核算，既保证了足够的摩擦接触面积来输出足够的制动力矩，也控制了整体转动惯量，不会给轮端带来过多的非簧载质量增量，影响悬架的动态响应特性。

　　从实际使用场景出发，这类制动盘多用于持续制动频次较高的场合，比如赛道日驾驶中连续重刹入弯的工况，通风结构能快速带走每次制动产生的热量，让摩擦面温度始终维持在摩擦材料的最佳工作区间内，不会因为温度过高出现摩擦系数跳水的问题；在山区长下坡路段行驶时，持续的制动摩擦产生的热量也能通过通风道持续散出，避免制动盘出现过热发红、制动失效的风险。盘体的边缘做了小尺寸的倒角处理，既可以避免安装过程中边缘锐边划伤操作人员，也能减少盘体高速旋转时的边缘风阻与气流啸叫，提升行驶过程中的NVH表现。

　　建模过程中，对通风道的薄壁结构做了等壁厚处理，保证铸造或机加工过程中不会出现壁厚不均导致的应力集中问题，每个叶片与内外摩擦环的连接位置都做了小圆角过渡，减少应力集中点，提升盘体在反复冷热冲击下的结构强度，避免长期使用后出现叶片断裂、盘体开裂的失效问题。安装凸耳的位置度公差在建模时做了严格约束，保证安装时每个孔位都能与轮毂法兰的安装柱精准对齐，不会出现安装错位导致的盘体偏摆问题。整体结构没有多余的冗余设计，所有结构特征都服务于散热、安装、强度三个核心需求，没有为了外观增加无意义的装饰性结构，完全从工程实用角度出发完成结构设计，能直接用于制动系统的选型匹配、结构校核以及改装方案的干涉检查工作。
