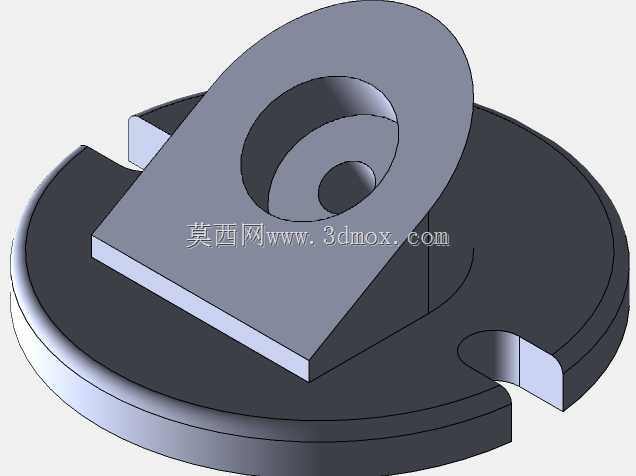

带定位凸耳的圆形快装连接基座结构

项目分类:通用机械零部件 发布时间:2022-03-03 ID:572237
  • 带定位凸耳的圆形快装连接基座结构

  日常做非标设备结构设计时,这类带单侧凸耳的圆形基座是工位定位、小型传感元件安装场景里的常用零件,很多做产线改造的工程师在做工位快换结构时,都会优先参考这类结构的设计逻辑。从实际使用场景来看,这类基座大多用在需要频繁拆装调整的工位上,比如装配线的工件定位座、小型检测元件的安装底座,圆形的底座主体可以适配圆周方向的微调需求,单侧伸出的带孔凸耳则承担锁紧定位的功能,不需要做整圈的法兰固定,只需要单颗紧固件就能完成基座的锁紧,拆装效率比传统多螺栓法兰高不少。

  从结构功能上拆解,底座主体的圆盘部分做了等厚设计,底面是全平面加工,和安装面贴合时能保证足够的接触面积,避免长期受载后出现压溃变形;圆盘边缘开的两处对称缺口,不是随意做的减重结构,而是和安装工位上的定位销配合的防转结构,安装时把缺口对准预装在安装板上的圆柱销推入,就能快速限制基座的圆周转动自由度,不需要额外做对位标记,现场装配时能省不少找正的时间。凸耳部分和圆盘主体做了一体化的加厚过渡,根部做了圆角处理,避免锁紧螺栓拧紧时,凸耳根部因为应力集中出现断裂,凸耳上的沉头孔是按照常用内六角圆柱头螺栓的尺寸设计的,螺栓拧紧后头部不会高出凸耳表面,不会和上方安装的零件产生运动干涉。

  设计这类结构的时候,首先要明确安装边界:圆盘的外径要匹配上方安装零件的安装孔位分布,不能出现底座尺寸小于零件安装面的情况,否则会导致零件固定后受力不均;凸耳的伸出长度要控制在合理范围,太长会浪费安装空间,太短则会导致螺栓拧紧时操作空间不足,常规设计里凸耳伸出长度一般比螺栓头外径大3到5毫米,既能保证扳手有足够的操作空间,也不会过多占用周边的安装位置。底座的厚度要根据实际承载来计算,要是用来安装重量较大的检测元件或者定位工装,厚度要适当增加,避免受载后底座出现翘曲,导致上方安装的零件位置偏移;如果只是用来固定轻质的传感元件,厚度可以适当减薄,控制整体重量。

  另外要注意的是,凸耳上的安装孔中心到圆盘中心的距离,要和安装板上的螺纹孔位置严格对应,公差控制在±0.1毫米以内,不然安装时会出现孔位错位,螺栓无法顺利穿入的问题。圆盘上的两处防转缺口,宽度要比配套的定位销直径大0.2毫米左右,间隙太小会导致安装时推入困难,间隙太大则起不到防转的作用,基座受周向力时会出现窜动。凸耳和圆盘连接的根部圆角,半径不能小于2毫米,要是圆角太小,压铸或者铣削加工时容易出现应力集中,长期受交变载荷的话很容易在根部产生裂纹,缩短零件的使用寿命。

  这类结构的材质选择也很灵活,普通工况下用普通碳钢做表面发黑处理就能满足使用需求,要是在有腐蚀的环境里使用,可以换成不锈钢材质,或者做表面镀锌、喷塑处理;如果对重量有要求,比如用在移动工位或者轻量化设备上,也可以用铝合金加工,表面做阳极氧化处理提升耐磨性。实际建模的时候,要注意所有配合面的拔模角度,要是采用压铸工艺量产,非配合面的拔模角度控制在1到1.5度就可以,配合面要留够加工余量,方便后续机加工保证尺寸精度。很多新手工程师在做这类结构时,容易忽略凸耳下方的空间,把凸耳底面和圆盘底面做在同一平面,实际上如果安装板上对应凸耳的位置有凸起或者焊缝,就会导致基座无法完全贴合安装面,所以设计时可以把凸耳的底面稍微抬高0.5毫米,避开安装面的局部凸起,保证圆盘主体能完全和安装面贴合,固定后不会出现晃动。
