传感器用金属薄板压平台阶结构件

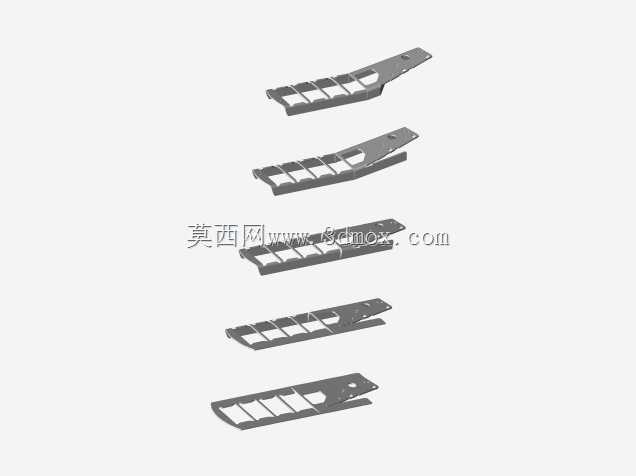

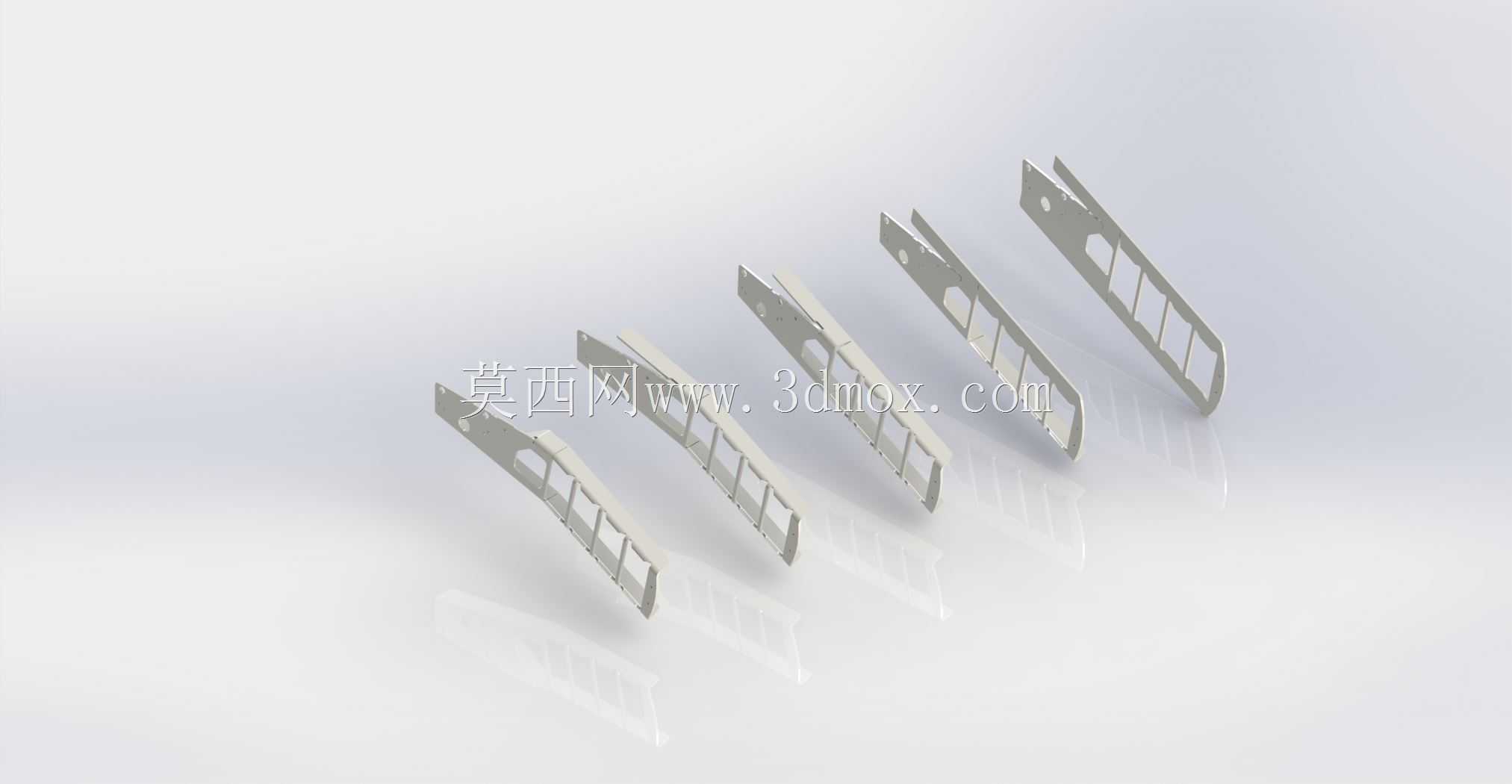

　　这类压平台阶薄板构件，主要应用在精密传感器的装配工位中，作为传感器内部叠层组件的压合定位零件使用，在传感器生产的压装工序里，它需要承担均匀传递压合力、保证叠层敏感元件平整度的作用，避免压合过程中出现局部应力集中导致的敏感元件碎裂、性能偏移问题。从结构设计来看，零件整体采用长条状薄板构型，主体沿长度方向设置了多组镂空槽结构，这些槽并非单纯的减重设计，一方面是为了在压合过程中让构件自身具备微量的弹性变形余量，抵消压装设备的行程误差带来的过压风险，另一方面也能在传感器长期使用过程中，适配内部元件因温度变化产生的微小形变，避免刚性约束导致的元件脱焊、性能漂移。零件一端设置了定位孔结构，

　　安装时可以通过定位销快速完成与压装工装或者传感器基座的对位，保证压合位置的重复精度，控制在±0.02mm的公差范围内，满足精密传感器的装配要求。台阶结构的设计是整个零件的核心功能区域，压平的台阶面平面度要求控制在0.01mm以内，表面粗糙度达到Ra0.8，保证和被压合元件的接触面完全贴合，不会出现局部虚压的情况，台阶的高度差根据传感器内部叠层的总厚度公差做了匹配设计，预留了0.03mm的压合余量，既可以保证叠层组件被压实，又不会因为压入量过大损坏内部的敏感芯片。从安装边界来看，零件的整体宽度控制在8mm以内，长度根据不同传感器的规格做了系列化适配，安装时不需要额外的避让空间，可以直接嵌入传感器的内部装配腔，和周边的电路基板、

　　信号处理模块保持0.5mm以上的安全间隙，避免出现电路短路或者结构干涉的问题。在冲压成型的设计逻辑上，这类零件采用级进模生产，先完成冲孔、落料的基础工序，最后通过精整工序完成台阶面的压平，保证台阶面的平面度要求，成型后不需要额外的机加工序，直接通过去毛刺、表面钝化处理就可以投入使用，适合大批量的传感器生产场景。在实际使用场景中，这类压平台阶构件除了应用在传感器的装配压装环节，也可以作为小型精密电子设备内部的支撑压片使用，比如在微型继电器、精密连接器的内部结构中，同样可以依靠自身的薄板弹性和高精度的压合面，实现内部组件的可靠固定，相比实心的压块结构，薄板构型的零件重量更轻，耗材更少，同时具备更好的形变适配能力，在受到外部振动冲击时，

　　可以通过自身的微量变形吸收冲击能量，避免内部元件受到刚性冲击损坏。设计过程中需要重点关注零件的折弯和压平工序的回弹控制，因为采用的是薄金属板材，压平过程中如果压力参数设置不当，很容易出现台阶面翘曲的问题，所以在模具设计时需要在压平工位做微凸的补偿结构，抵消板材成型后的回弹量，保证最终成品的平面度符合使用要求。另外零件上的镂空槽的排布也经过了受力仿真验证，槽的位置避开了主要的受力传递路径，保证压合时压力可以均匀传递到整个接触面上，不会因为开槽导致局部刚度不足，出现压合时零件变形、压力分布不均的问题。零件的边缘都做了小圆角处理，避免装配过程中划伤操作人员或者损坏传感器内部的导线、薄膜类元件，圆角半径控制在0.2mm，既不会因为圆角过大影响装配尺寸，也能消除锐边带来的安全隐患。
