24英寸工业制冷回风空气滤清器结构设计

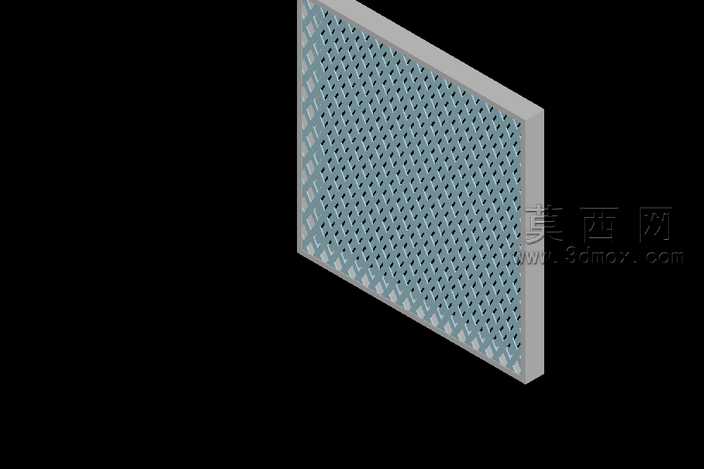

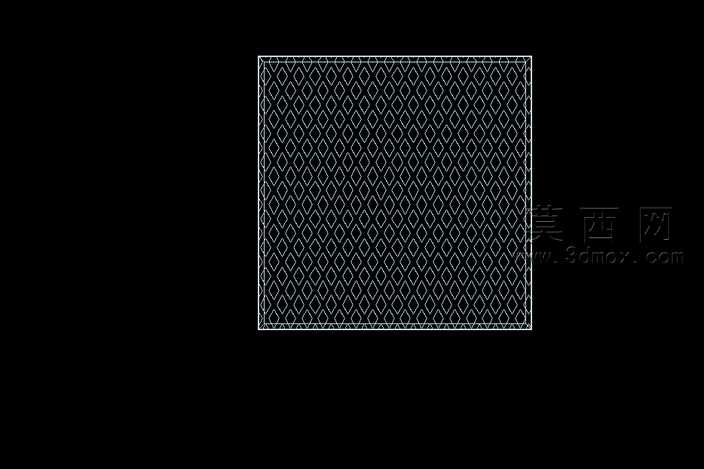

本作品为适配工业制冷回风场景的方形空气滤清器三维设计，整体采用24英寸见方、2英寸厚度的规整方形结构，在三维建模过程中首先以参数化草图绘制外框基准轮廓，通过拉伸命令生成滤清器的整体外框架，框架边缘做了微小的圆角过渡处理，避免安装过程中出现锐边磕碰的问题。核心过滤区域采用菱形网格的滤材结构设计，建模时先绘制单个菱形的基础单元，通过线性阵列命令按照均匀的排布规则铺满整个过滤面，网格线条粗细统一，排布间距经过反复调整，既保证足够的通风通流面积，又能实现对回风气流中杂质颗粒的有效拦截。材质设置上，外框架选用硬质工程塑料的材质参数，赋予哑光浅灰的基础材质表现，表面添加细微的磨砂质感纹理，还原工业配件的真实质感；内部滤材部分采用多孔纤维材质的参数设置，表面做半通透的材质效果，搭配细微的凹凸纹理模拟滤材的纤维编织质感，渲染时采用正交视角展示整体结构，搭配均匀的环境光照，清晰呈现网格的排布规律与整体的方正结构。设计过程中充分考虑工业制冷回风系统的安装适配性，整体厚度控制在2英寸，能够适配常规的回风管道安装位，方形的外轮廓便于现场的定位与固定，滤面的满铺设计最大化利用了安装空间的有效过滤面积，菱形网格的结构相比普通方形网格拥有更好的结构强度，在气流持续冲击下不易出现变形塌陷的问题，同时该结构的风阻更低，能够减少回风系统的能耗损失。建模过程中对所有的装配间隙做了精准控制，外框与滤材的衔接处做了压边结构的细节设计，保证滤材固定牢固不会在气流作用下出现移位，整体模型的尺寸参数完全匹配工业场景的通用安装标准，可直接用于制冷回风系统的配套选型、安装模拟以及结构展示使用。
