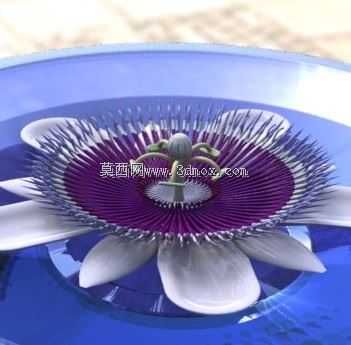

仿生西番莲花卉装饰造型三维结构

　　这次做的仿生西番莲造型，最初的触发点是日常做了太多规整的工业结构件，全是直角、直边、标准安装位，想换个思路做一套完全依托自然生物形态的曲面结构，参考的就是庭院里自然生长的西番莲形态。从应用场景来说，这类仿生曲面结构首先可以适配文创展示装置的装饰端，比如商业空间的主题美陈、自然科普展项的具象演示构件，也可以作为传感器外观仿生设计的参考原型——现在很多户外环境监测传感器需要做拟态伪装，避免在自然景观里过于突兀，这类花卉仿生结构刚好能把传感模块的安装位隐藏在花蕊、花瓣的结构间隙里，不破坏整体形态的同时预留元器件的布设空间。

　　设计的时候没有先画规整的草图基准，而是先拆解西番莲的实际结构层次：最外层是6片带自然弧度的白色花瓣，每片花瓣的曲面不是统一的旋转阵列弧度，而是参考真实花瓣的自然翘曲，边缘做了0.3mm的薄边处理，模拟真实花瓣的轻薄质感，花瓣根部的衔接位置做了渐变加厚，最厚处2.2mm，保证结构打印或者加工的时候不会出现根部断裂的问题。中间的副花冠部分是整个结构最复杂的区域，真实西番莲的副花冠是密集的丝状物呈放射状排布，建模的时候没有用逐根绘制的低效方式，而是先做单根丝状体的曲面路径，带自然的微小弯曲弧度，再通过圆周阵列加随机扰动参数，让每根丝状体的角度、长度有0.5-1.2mm的随机差，避免完全规整阵列带来的塑料感，这部分的丝状体直径控制在0.8mm，既保证视觉上的细密感，也不会因为结构过细导致加工时出现断丝。中心的花蕊结构分三个层级：最中心的柱头做了三瓣分裂的圆润造型，表面带细微的凹凸纹理模拟真实植物的质感，周围的雄蕊做了5组均匀排布，花药部分做了扁椭圆形的凸起，花丝部分做了自然的弯曲倾斜，不是完全垂直于花盘的生硬角度。

　　整个造型的底部做了隐藏的安装平面，直径42mm，平面上预留了3个M2的螺丝安装孔，孔位做了沉头处理，安装之后螺丝头不会突出平面，不管是固定在展示底座上，还是集成到拟态传感器的外壳上，都能保证贴合面的平整。整体外轮廓的最大直径是128mm，总高度36mm，安装边界控制在直径130mm、高度40mm的圆柱空间内，适配常规的展示台安装位或者户外监测设备的外壳预留空间。花瓣部分的曲面做了壁厚均匀处理，整体壁厚控制在1.5mm，不管是用光敏树脂3D打印做展示样件，还是用注塑工艺做小批量的装饰配件，都能保证冷却或者固化的时候不会出现壁厚不均导致的变形。

　　在结构衔接的处理上，花瓣和中心花盘的衔接位置做了R2的圆角过渡，避免应力集中，要是作为户外使用的构件，这个过渡位置也不容易积灰积水，提升长期使用的耐候性。副花冠的丝状体和花盘的衔接位置做了0.5mm的加固凸台，哪怕是用较脆的PLA材料打印，也不会因为轻微触碰就出现丝状体断裂的问题。中心花蕊部分的所有凸起结构都做了R0.3的圆角处理，没有尖锐的棱角，作为展示摆件的时候也不会划伤触碰的人。

　　其实做这类有机形态的结构，最容易踩的坑就是为了视觉效果完全忽略工艺可行性，比如之前试过把花瓣边缘做的太薄，不到0.2mm，打印的时候直接出现翘边，后来调整到0.3mm的边缘厚度，加上根部的渐变加厚，才兼顾了视觉效果和结构强度。还有副花冠的丝状体，一开始做的直径0.5mm，打印完稍微碰一下就弯，调整到0.8mm之后，既有细密的视觉效果，结构强度也能满足日常展示、安装的需求。另外整个模型的曲面都是G2连续的，没有出现曲面折痕，不管是做渲染展示还是后续的模具开模，都能保证表面的顺滑度，不会出现明显的拼接棱线。

　　要是把这个结构用在拟态传感器上，中心花蕊的位置刚好可以预留直径12mm的安装孔，用来放置光照、温湿度传感器的探头，探头表面可以做和花蕊同色的半透明处理，既不影响传感数据的采集，从外观上完全看不出元器件的存在，花瓣之间的间隙也可以预留走线的通道，把连接线隐藏在结构内部，从外部看不到明线，整体的拟态效果会非常自然。要是作为纯装饰摆件，底部的安装孔可以直接配金属配重底座，放在桌面或者展示架上，整体的重心在中心位置，不会出现倾倒的问题。
