多旋翼无人飞行器机架结构设计

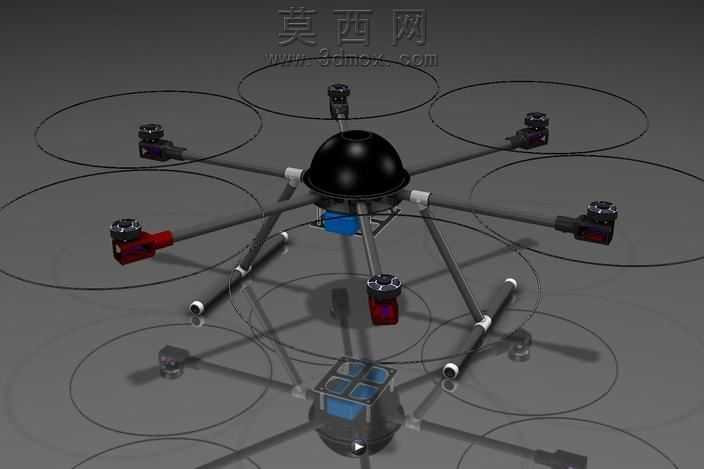

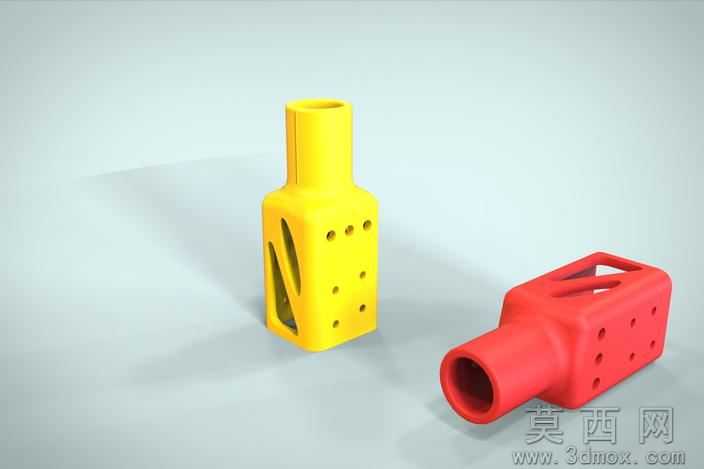

本作品为多旋翼无人飞行器的整机结构三维设计，建模过程围绕飞控硬件适配需求展开，核心匹配AUTOQUAD飞控与ESC32电调的安装尺寸与接线布局。建模阶段首先完成中心核心舱的结构搭建，顶部采用半球形整流罩设计，既降低飞行过程中的空气阻力，也为内部飞控模块、接线端子提供防护空间，舱体下部预留电调、电源模块的分层安装位，保证各电子元件之间留有足够的散热间隙与走线空间。机臂采用辐射式对称布局，共设置八根向外延伸的碳纤维质感机臂，每根机臂与中心舱的连接位置设计有快拆式锁紧结构，既保证飞行时机臂的结构刚性，也方便日常收纳与运输时的拆卸维护。每根机臂末端设计有动力单元安装座，可适配不同规格的无刷电机与螺旋桨，安装座预留了电机固定孔位与电调接线的穿线通道，机臂上还设计有保护圈安装位，可加装螺旋桨保护环降低碰撞时的桨叶损坏概率。机身下部设计有分体式载荷挂载平台，可根据使用需求搭载航拍设备、任务载荷或者额外电池组，挂载位采用标准化连接接口，方便不同功能模块的快速更换。渲染阶段针对不同部件赋予了差异化材质表现，中心整流罩采用亮面黑色工程塑料材质，机臂采用哑光碳纤维纹理材质，动力安装座分别用红、蓝等亮色区分不同机臂的安装位置，既提升了整机的视觉辨识度，也方便组装时的对位识别。整体结构设计充分考虑了飞行时的重心配平，所有电子元件与结构件的安装位置都围绕中心轴对称分布，有效降低飞行过程中的姿态控制难度，同时各部件的连接位置都做了加强筋设计，在保证整体轻量化的前提下提升结构强度，满足多旋翼飞行器长时间稳定飞行的结构需求。
