命运系列幽灵外壳多面体结构设计

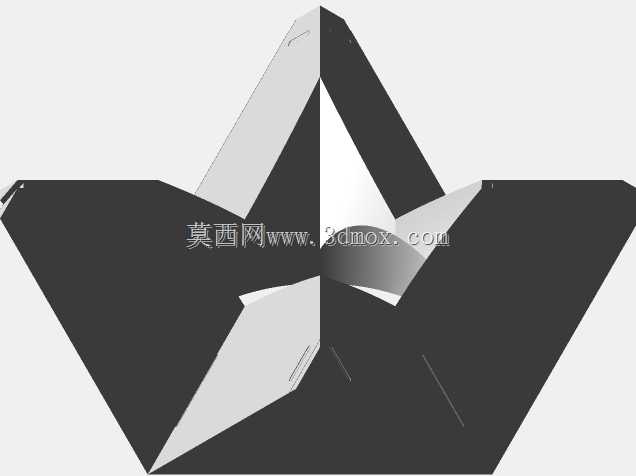

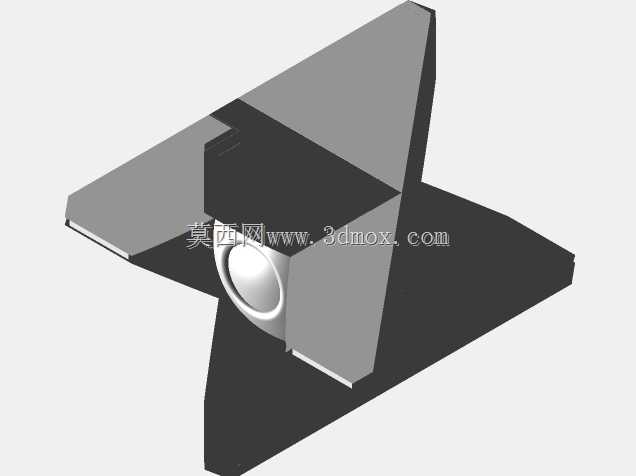

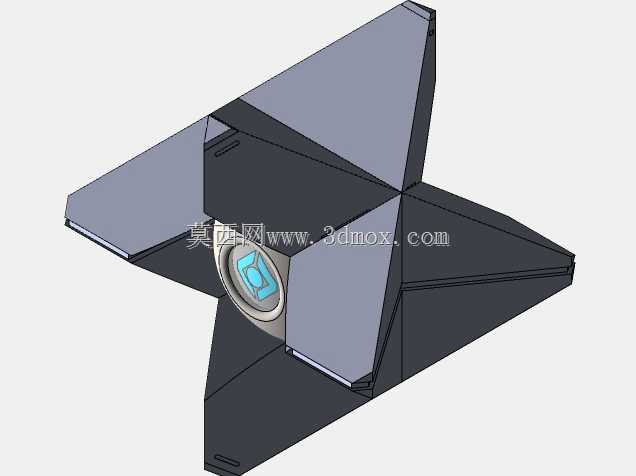

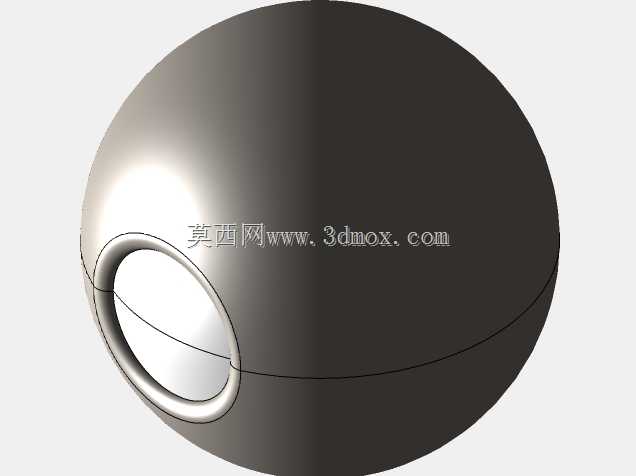

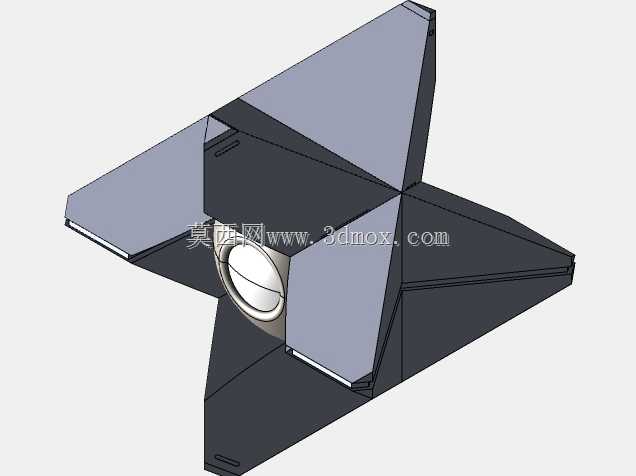

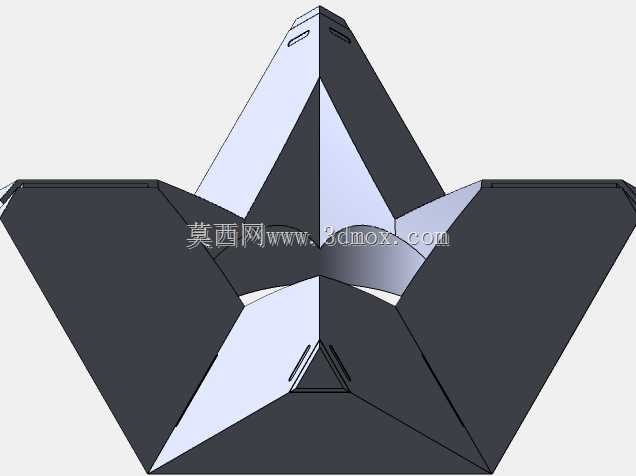

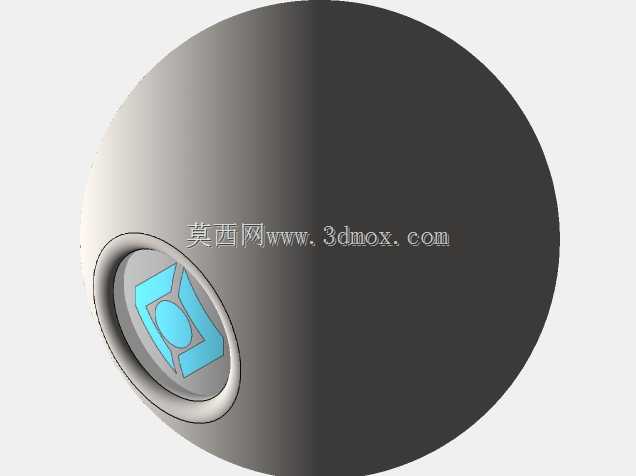

　　这款多面体异形壳体结构，最初的设计参考来自科幻题材作品里的伴随式传感装置外壳，实际落地可适配小型环境探测传感模组、近距离信号收发单元的外置防护需求，在实景沉浸式游乐设施的道具传感终端、小型户外环境监测节点的防护外壳领域都有适配空间。从结构设计逻辑来看，整体采用四翼对称的棱面拼接构型，中心区域预留的球形安装腔是核心功能区，腔体内径按照通用小型球形传感模组的常规尺寸做了适配，腔壁预留了0.8mm的胶装余量，既可以通过卡扣结构固定内置模组，也能采用环氧胶灌封实现IP65级的密封防护，应对户外扬尘、短时淋水的使用场景。四片向外延伸的棱面翼板并非单纯的造型装饰，每片尾端都预留了嵌入式安装槽，可粘贴柔性太阳能薄膜片为内置低功耗传感模块供电，

　　翼板的倾斜角度经过重心校核，当壳体放置于水平基准面时，任意三个翼板接触支撑面都能保持整体结构稳定，不会出现倾翻，同时棱面的倾斜角度刚好让翼板上的薄膜受光面避开正午阳光的直射角度，减少长期暴晒带来的材料老化问题。设计过程中没有采用复杂的曲面构型，所有外表面均为平面拼接，一方面是降低后续手板制作的拆件难度，采用板材切割粘接就能完成原型验证，另一方面平面结构更方便后续做表面导电涂层处理，实现基础的电磁屏蔽效果，减少外界电磁信号对内置传感单元的干扰。安装边界方面，整体外接圆直径控制在120mm范围内，中心球形腔的安装深度为35mm，翼板最薄处壁厚2mm，棱边拼接处做了1mm的圆角过渡，避免应力集中导致的棱边开裂，

　　壳体底部预留了M3的标准安装螺孔，可直接固定在常规的设备安装支架上，不需要额外设计转接件。从实际使用场景出发，这类多面体壳体如果用在室内主题展馆的互动传感点位，表面可做哑光喷塑处理减少灯光反射带来的视觉干扰；如果用在户外临时监测点位，可选用ABS工程塑料做一体3D打印制作，整体重量控制在150g以内，不会给安装支架带来额外负载。结构上特意将所有拼接缝设置在棱边位置，而非平面中部，既提升了整体外观的整体性，也能避免拼接缝位置长期积水导致的密封失效问题，每片翼板的内侧都设置了2mm高的加强筋，在不增加整体壁厚的前提下提升翼板的抗冲击性能，即使从1.2m高度跌落至水泥地面，翼板也不会出现断裂变形。

　　中心球形腔与翼板的连接位置做了渐变壁厚处理，从腔体位置的3mm壁厚逐步过渡到翼板边缘的2mm，既保证核心安装区域的结构强度，也尽可能控制整体重量。在适配传感模组的时候，腔体内壁预留了走线槽，可将内置模组的供电线、信号线从翼板内侧的隐藏线槽引至底部安装接口，不会破坏外表面的整体造型，同时线槽位置做了密封胶槽，走线完成后打胶密封即可满足防水要求。
