计算机配套管线安装结构设计方案

　　这套管线结构主要服务于计算机机房内传感监测回路的介质输送需求，在数据中心、工业控制计算机机柜集群场景中，承担传感信号配套的气路或液路传输功能，是计算机环境监测系统中连接传感探头与主控单元的关键物理载体。从实际使用场景来看，这类管线通常敷设在机柜后侧的走线空间内，既要避开强电线路的电磁干扰区间，也要预留足够的运维操作空间，避免后期设备扩容、线路检修时对管路造成意外磕碰。设计阶段首先梳理了现场的安装边界条件：机柜后侧的可用敷设宽度为120mm，垂直方向从机柜顶部进线口到传感安装位的落差为780mm，水平段沿机柜底部走线槽延伸的弧线段曲率半径控制在300mm，避免管路弯折过大造成内部介质流通阻力激增。

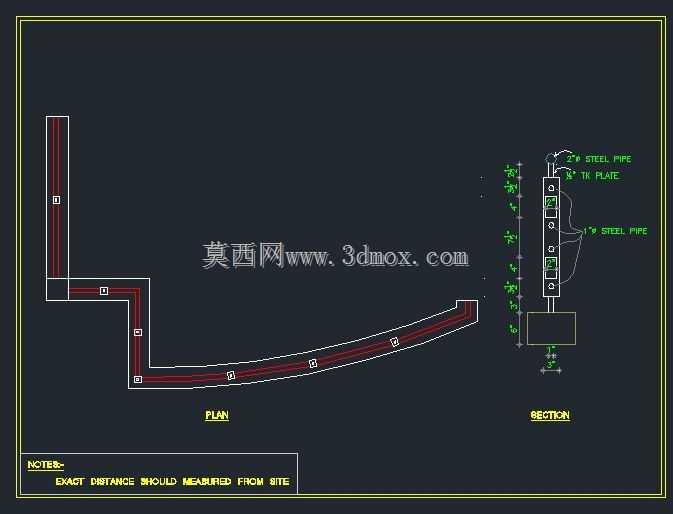

　　平面布置上采用直角转折加弧形过渡的组合走向，垂直段紧贴机柜立柱内侧固定，每隔150mm设置一个管卡固定位，抵消管路内部介质流动产生的微振动，防止长期运行后管路接口松动。剖面设计部分明确了不同管径的分层布置规则，2英寸的钢制主输送管布置在最上层，与1英寸的分支传感管路保持20mm的安全间距，避免不同压力等级的管路相互挤压，同时在管路与机柜金属板材之间加装3mm厚的绝缘垫片，防止不同电位的金属部件接触产生电化学腐蚀。设计过程中特意将管路的弯折位置避开了机柜的散热出风口，防止高温气流长期直吹管路加速密封件老化，同时在每个分支接口处预留了10mm的安装调节余量，方便现场施工时根据传感探头的实际安装位置微调管路角度，不需要二次切割管材。

　　从结构可靠性角度考虑，弧形过渡段的管卡采用抱箍式设计，固定点布置在弧段的三等分位置，既保证管路弧度不会因长期受力发生形变，也不会因为固定点过密增加安装工作量。管路末端与传感单元的连接采用硬管转快插接头的过渡形式，既保证整体管路的结构强度，也方便后期传感部件的更换维护，不需要拆解整段管路。在安装边界的校核上，整套管路安装完成后，突出机柜安装面的最大距离不超过80mm，不会超出机柜后侧的运维通道安全距离，也不会与相邻机柜的走线部件产生干涉。针对计算机机房的洁净度要求，管路外表面采用静电喷塑处理，不会在长期使用中积尘产生掉屑问题，同时管路的所有连接接口都设置在易操作的正面位置，运维人员不需要探身到机柜深处就可以完成密封性检查。设计时还考虑了机房扩容的预留需求，主管道的通径选型预留了30%的流量余量，后期增加传感监测点位时不需要更换主输送管路，只需要在预留的分支接口处接出支管即可，大幅降低后期改造的施工成本。
