9.7英寸电子墨水显示屏幕结构设计

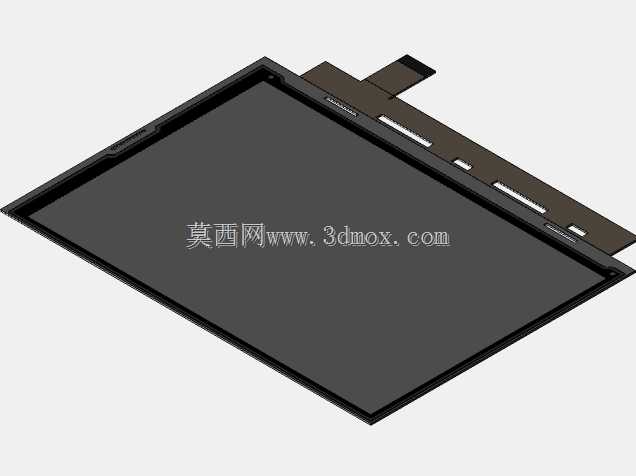

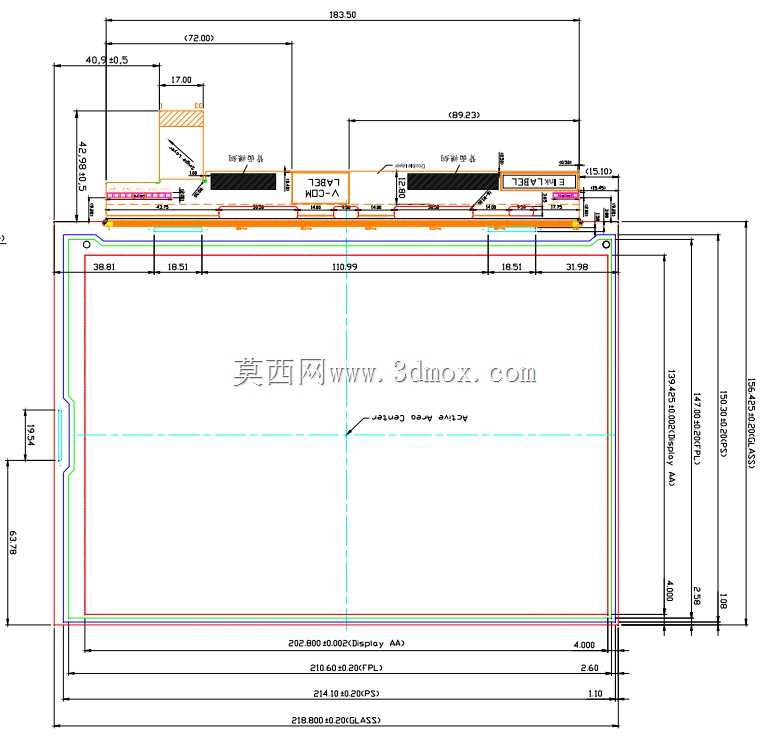

　　在低功耗显示终端的结构开发场景中，9.7英寸规格的电子墨水屏是当前手持阅读设备、电子货架标签、户外公示牌、工业状态看板等产品的核心显示部件，这类屏幕依靠电泳显示技术实现画面留存，断电后仍可保持显示内容，功耗仅为常规LCD屏幕的几十分之一，尤其适合对续航要求严苛、不需要高频刷新画面的应用场景。做这类屏幕的三维结构设计时，首先要考虑的是安装适配的边界条件，整个屏幕的外形公差控制在0.3mm，这个精度等级刚好匹配消费类电子外壳的注塑公差带，不会出现屏幕装入壳体后松旷或者挤压碎裂的问题。从结构组成来看，这款屏幕包含显示有效区、边框密封区、FPC排线引出区三个核心部分，显示有效区的边缘到屏幕外框的黑边宽度做了等宽设计，

　　既保证了密封胶的涂布宽度，避免水汽、灰尘侵入屏幕内部损坏电泳胶囊，也给前壳的贴合双面胶预留了足够的粘接宽度，保证屏幕装配后的粘接可靠性。FPC排线的弯折区域做了补强设计，排线从屏幕侧边引出的位置避开了安装螺丝柱、壳体加强筋的常见排布位置，在做整机结构堆叠时不需要额外调整内部筋位来避让排线，能有效缩短整机的开发周期。实际选型应用时，这类屏幕的安装方式主要有两种，一种是通过双面胶将屏幕背部粘接在壳体的支撑筋位上，另一种是通过屏幕边框的定位孔用螺丝锁附在中框上，设计时在屏幕的四个角预留了0.1mm的定位倒角，方便自动化装配时的视觉定位，也能避免装配过程中屏幕边角磕碰产生崩边。从功能特性来看，9.

　　7英寸的尺寸刚好接近常规32开书籍的显示幅面，用来做电子阅读器时单页可显示的文字量和纸质书籍接近，阅读体验接近传统纸张，不会产生LCD屏幕的蓝光刺激问题；用在工业看板场景时，这个尺寸的屏幕可视角度接近180度，在车间不同位置都能清晰看到屏幕上显示的设备状态、生产数据，而且阳光下不会出现反光看不清的问题。做结构建模的时候，要特别注意屏幕的厚度方向尺寸，整个屏幕的总厚度包含偏光片、电泳层、基板、背光（部分带前光的型号）的堆叠厚度，建模时不能只标注总厚度，还要把每层的厚度公差标注清楚，避免后续做壳体设计时屏幕和前盖的视窗区域出现段差，影响外观和触摸手感。另外屏幕的FPC排线弯折半径不能小于1.5mm，建模时要模拟排线弯折后的走线空间，

　　不能让排线在装配后出现对折、被壳体结构件挤压的情况，否则容易出现排线断线、屏幕显示异常的问题。在做环境适应性设计时，屏幕的边框密封胶宽度不小于2mm，能满足日常使用场景下的防潮要求，如果是用在户外场景的设备，还可以在屏幕和壳体的贴合位置增加泡棉密封圈，进一步提升防护等级。屏幕的背部金属基板做了平整度设计，平面度控制在0.1mm以内，装配后不会因为背部支撑不平导致屏幕显示出现水波纹、局部色差的问题。很多结构工程师在选型这类屏幕时容易忽略排线的接插件高度，这款屏幕的FPC末端接插件的板上高度做了压低设计，在做内部堆叠时不需要给接插件预留过多的高度空间，能有效压缩整机的厚度尺寸。另外屏幕的驱动IC全部集成在FPC排线上，屏幕背部没有突出的元器件，背部可以完全贴合在整机的中框支撑面上，散热和支撑稳定性都更好，长时间显示静态画面也不会出现局部过热导致的显示不均问题。在做手板验证阶段，要重点验证屏幕装配后的挤压情况，不能让壳体的筋位直接压在屏幕的显示有效区，所有和屏幕接触的支撑结构都要设置在屏幕的非显示边框区域，支撑筋的顶面要做0.2mm的高度差，避免装配公差累积导致筋位顶到显示区造成屏幕损坏。
