方形法兰式轴承座固定支撑结构

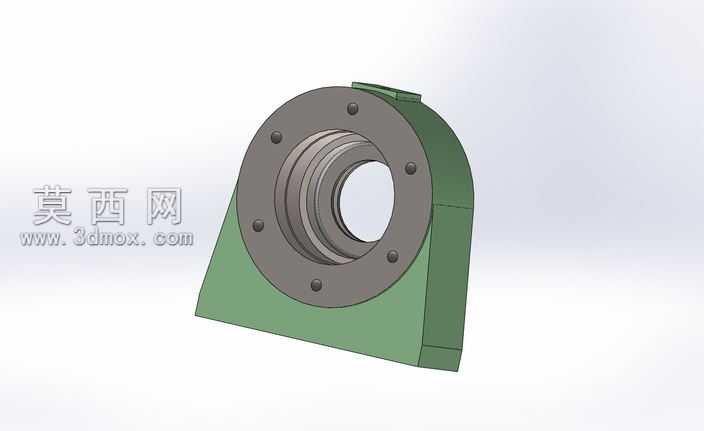

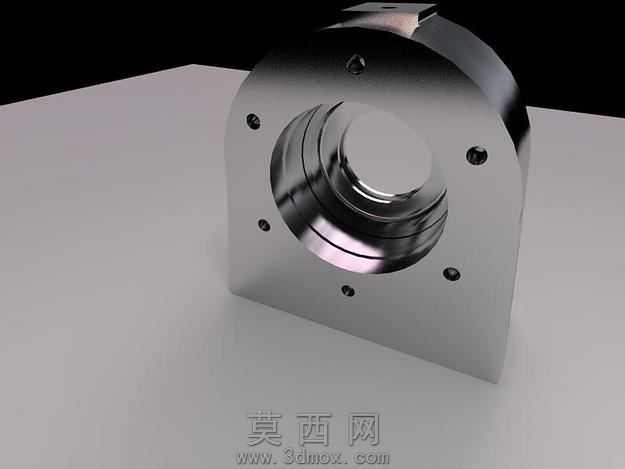

本作品为方形法兰式轴承支撑固定座，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工公差规范，对各安装孔位、轴承配合腔、定位基准面的尺寸进行精准约束，确保模型可直接对接生产加工环节的图纸输出需求。模型整体采用一体式切削加工结构设计，主体为方形安装底座，底座上均匀分布六个沉头安装孔，用于将整个座体固定在设备安装基面之上，孔位排布经过受力仿真校验，可均匀承载轴承运转过程中产生的径向与轴向复合载荷，避免长期运行后出现安装松动、座体偏移的问题。座体中部为阶梯式轴承容纳腔，腔体内部设置多段定位台阶，可适配对应规格的滚动轴承安装，台阶端面的平面度、同轴度公差均按照精密机械装配要求设定，保证轴承装入后内圈与外圈的同轴度误差控制在允许范围内，减少轴承运转时的偏磨损耗，延长轴承使用寿命。座体上部设置半圆式限位凸台，凸台与底座为一体式结构，既可以对轴承外圈起到轴向限位作用，也可增强整个座体的结构刚性，降低受力时的形变幅度。渲染阶段采用金属不锈钢材质进行表现，对安装面、配合面分别设置不同的粗糙度参数，加工面呈现细腻的哑光金属质感，轴承配合腔内壁设置高反光的抛光金属效果，通过光影层次清晰区分不同加工区域的工艺特征，场景布光采用多光源组合方式，主光源突出金属材质的高光反射特性，辅助光源补亮结构暗部，完整呈现座体的棱角、孔位、腔体等所有结构细节，方便使用者快速理解各部分的结构功能与装配关系。设计过程中充分考虑了实际装配的工艺性，所有棱边均设置了合理的倒角，既避免加工后锐边划伤操作人员，也可在装配时起到导向作用，降低轴承安装时的磕碰风险，整体结构紧凑，受力路径清晰，可广泛应用于各类传动设备的转轴支撑场景。
