三辐式防滑操控方向盘结构设计

　　在乘用车辆、工程作业车辆以及部分特种工业操控设备的转向系统中，方向盘作为直接与操作人员交互的核心操控部件，其结构设计合理性直接决定操控精度、长时间操作的疲劳度以及紧急工况下的操作可靠性。这款三辐式结构的方向盘，在设计阶段优先考虑了不同工况下的握持摩擦力需求，轮缘整圈做了连续的齿状防滑纹理处理，区别于光滑表面的方向盘结构，这种纹理即使在操作人员手部沾有少量油污、汗液的工况下，也能保持足够的接触摩擦力，避免打方向过程中出现打滑脱手的风险，尤其适配工程作业车辆、农用机械这类操作环境相对复杂的使用场景。

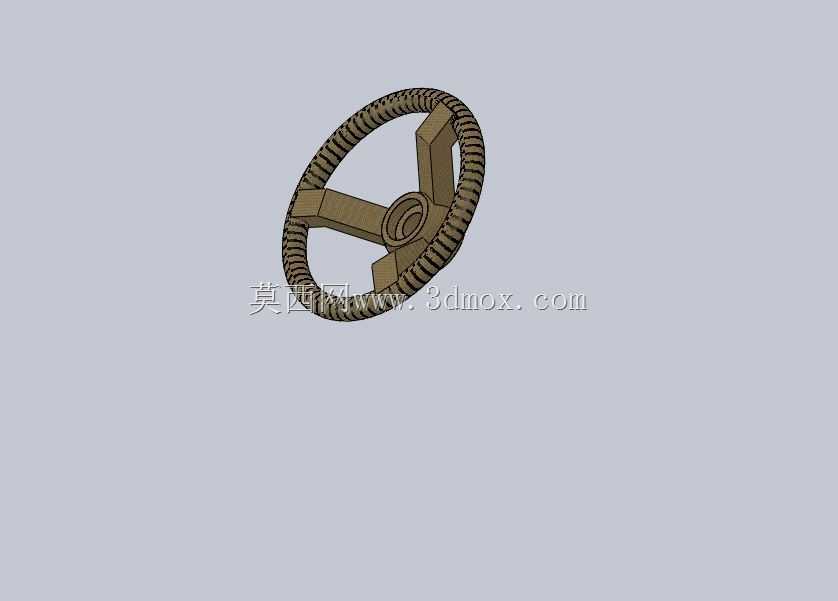

　　从结构布局来看，这款方向盘采用三辐条对称支撑结构，三根辐条呈120度均匀分布在轮缘与中心安装座之间，相比四辐结构，三辐设计在保证整体结构强度的前提下，给操作人员的腿部留出了更充裕的活动空间，尤其是在需要大角度快速打方向的操作场景下，三辐结构的辐条间隙更大，能够减少手臂与辐条发生干涉的概率。中心安装座位置预留了标准的花键连接接口，能够匹配多数常规转向柱的安装尺寸，安装座的凸台结构做了圆弧过渡处理，既能够提升整体结构的抗扭强度，也避免了尖锐棱角在操作过程中带来的安全隐患。

　　设计过程中，轮缘的截面形状经过多轮验证，采用贴合人手握持弧度的椭圆截面，而非正圆形截面，操作人员自然握持时，手掌与轮缘的接触面积更大，单位面积的握持压力更小，长时间连续操作时能够有效降低手部的疲劳感。轮缘表面的防滑齿深度控制在1.5mm左右，齿顶做了小圆角钝化处理，既保证足够的防滑性能，又不会因为齿形过于尖锐硌手，影响操作舒适度。辐条与轮缘、中心安装座的连接位置都做了加强筋过渡处理，通过有限元结构仿真验证，在承受单侧150N的瞬时冲击力时，连接位置不会出现应力集中导致的断裂变形，满足常规车辆转向操作的强度要求。

　　从安装边界来看，这款方向盘的整体外径控制在380mm，属于通用型尺寸范畴，既不会因为直径过大导致操作所需的转向力过大，也不会因为直径过小导致转向操控精度下降，适配多数轻型车辆、小型工程设备的转向系统安装空间要求。中心安装座的连接花键采用标准模数设计，安装时不需要额外做转接结构，直接与对应规格的转向柱配合即可完成装配，安装座背面预留了喇叭触点的安装空间，能够兼容常规的喇叭按压结构布置，不需要对原有转向柱结构做额外修改。

　　在实际应用场景中，这类方向盘除了适配常规的乘用车辆，也可以用于固定式工业模拟操控台、农业作业拖拉机、小型场内作业叉车等设备的转向操控，其防滑结构在户外作业、手部容易沾附泥水油污的场景下优势尤为明显。三辐结构的对称设计也便于后续在辐条位置集成多功能按键的安装位，如果有功能拓展需求，只需要在辐条表面预留对应的安装槽位，即可实现定速巡航、多媒体控制等功能的集成，不需要对整体轮缘结构做大幅修改，具备较好的结构拓展性。

　　结构建模过程中，轮缘的环形曲面采用扫掠方式生成，保证整圈截面形状的一致性，防滑纹理通过阵列特征实现，每一处齿形的尺寸公差控制在0.1mm以内，保证握持时的触感均匀。辐条部分采用拔模设计，适配后续注塑或者压铸成型的工艺要求，所有连接位置的圆角半径统一设置为R3-R5，既满足工艺脱模的要求，也能够有效降低应力集中系数，提升部件的整体使用寿命。中心安装座的花键特征按照标准机械加工公差建模，装配时能够与转向柱实现过渡配合，不会出现松旷或者装配过紧的问题。
