舒马赫猫XLS遥控越野赛车结构设计

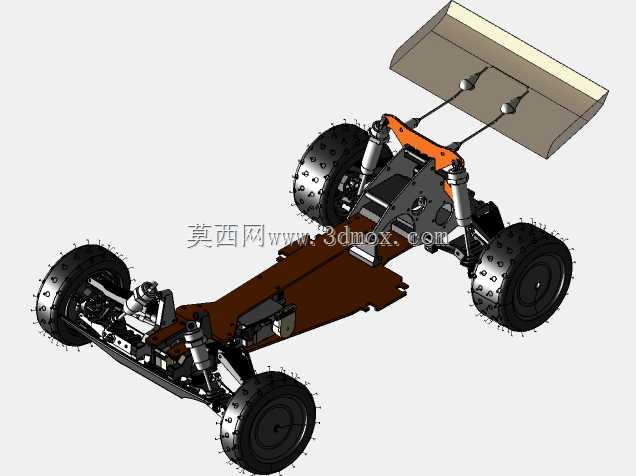

　　这款遥控四轮越野赛车的三维结构设计，完全围绕非铺装路面高速行驶的工况展开，在RC模型运动、青少年车辆工程科普、小型无人地面载具原型验证场景中都有实际应用价值。从结构布局来看，整车采用中置动力舱的经典配重方案，将核心传动部件布置在前后轴之间的轴距中心区域，能够在飞跃落地、高速过弯时将轴荷转移幅度控制在合理区间，避免出现推头、甩尾等失控状态。前悬挂采用双叉臂独立结构，搭配长行程液压阻尼避震器，避震器上安装点固定在车架前部的橙色加强支架上，下安装点直接连接下摆臂，这种布局可以让前轮在遇到碎石、坡坎等障碍时获得充足的跳动行程，同时保证车轮定位参数在跳动过程中不会出现大幅偏移，减少轮胎异常磨损，提升抓地稳定性。后悬挂同样采用独立摇臂结构，

　　避震器倾斜布置在车架两侧，既可以压缩垂直方向的安装空间，又能通过调整安装角度匹配不同硬度的避震弹簧，适配塑胶跑道、泥地、草地等不同行驶路面的阻尼需求。车架主体采用一体化切削式底板结构，棕色的主底板承担了整车的承载功能，所有传动、悬挂、电子设备的安装位都直接集成在底板上，减少了额外的连接支架，既降低了整车重量，又提升了车架整体的扭转刚度，在高速撞击障碍物时不会出现车架变形导致的传动卡滞问题。车头位置预留了防撞缓冲结构的安装空间，突出的前防撞梁可以在正面碰撞时吸收大部分冲击能量，保护内部的转向舵机、传动齿轮等精密部件。车尾配备的大尺寸水平尾翼通过两根可调长度的拉杆固定在后车架上，尾翼的攻角可以根据行驶速度需求进行调整，

　　高速行驶时尾翼产生的下压力可以将后轮牢牢压在地面上，避免急加速时出现车轮空转，提升动力传递效率。四个车轮采用大颗粒块状花纹的越野轮胎，胎面的凸起颗粒可以在松软泥地、草地表面嵌入地面，获得足够的抓地力，轮毂采用轻量化塑料结构，在保证强度的同时降低了簧下质量，让悬挂系统的响应速度更快，能够更灵敏地反馈路面的起伏变化。转向系统采用舵机直连的转向拉杆结构，转向舵机安装在车架前部的居中位置，通过左右对称的拉杆连接两个前轮的转向节，这种对称布局可以保证左右转向角度一致，避免出现转向半径左右偏差的问题。传动系统采用四轮驱动方案，动力从中置的电机位置通过前后传动轴分别传递到前后桥的差速器，再通过半轴传递到四个车轮，

　　差速器的齿轮间隙可以通过调整垫片进行微调，保证传动顺畅的同时不会出现齿轮啮合间隙过大导致的异响。在安装边界设计上，整车所有部件的安装孔位都采用标准化的RC模型通用尺寸，电子设备的安装仓可以适配标准尺寸的舵机、电机、电调与电池，用户可以根据自身的动力需求更换不同参数的电子部件，不需要对车架进行额外的打孔改装。电池仓布置在车架中部的底板上方，位置靠近整车重心点，电池重量的变化不会对前后轴荷分配造成过大影响，同时电池仓预留了绑带安装位，可以固定不同厚度的锂电池组。整车的外露部件都做了圆角处理，避免在组装、维修过程中划伤操作人员，同时所有连接螺丝都采用标准公制尺寸，使用常规的内六角扳手就可以完成整车的拆装维护，不需要特殊的专用工具。在结构设计过程中，所有运动部件都预留了足够的运动间隙，悬挂上下跳动、转向左右打满时都不会出现部件之间的运动干涉，避震器的活塞行程与悬挂的跳动行程完全匹配，不会出现避震器被顶死或者拉脱的情况。车架上的加强筋布置都经过受力优化，在应力集中的避震器安装点、转向节连接点、传动轴承安装位都做了局部加厚处理，避免长期受力出现疲劳断裂。
