长条形嵌入式室内壁挂电壁炉结构设计

　　这款长条形壁挂式采暖设备的三维结构设计，首先要兼顾家居场景的安装适配性与实际采暖功能的落地，区别于传统落地式壁炉的厚重结构，壁挂安装的形式首先对设备的整体厚度、背部安装挂点的载荷分布提出了明确要求。从实际应用场景来看，这类设备主要适配现代简约风格的客厅、开放式书房、酒店客房的背景墙安装，既可以作为辅助采暖热源补充室内温度，也能通过仿真火焰效果承担空间装饰作用，替代传统装饰性壁炉占用地面空间的问题。

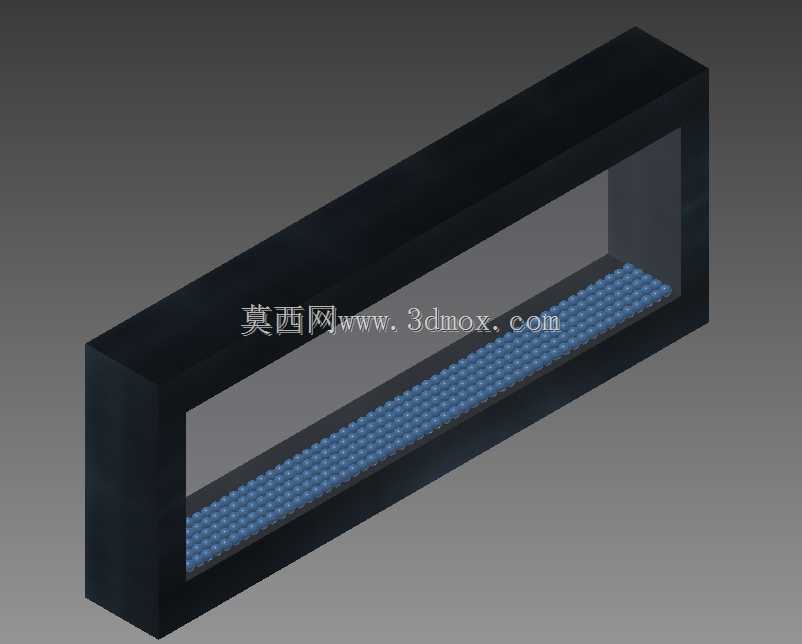

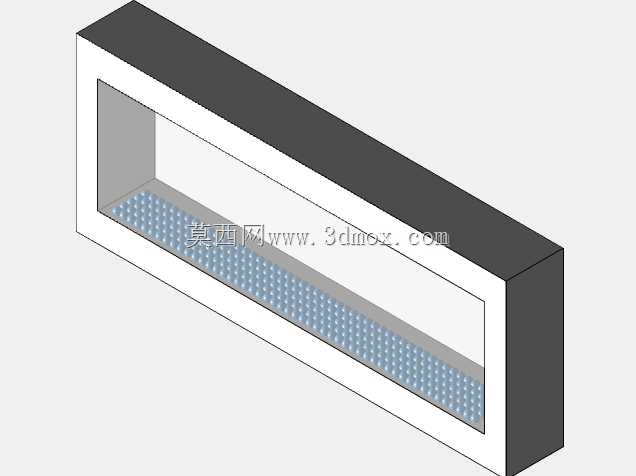

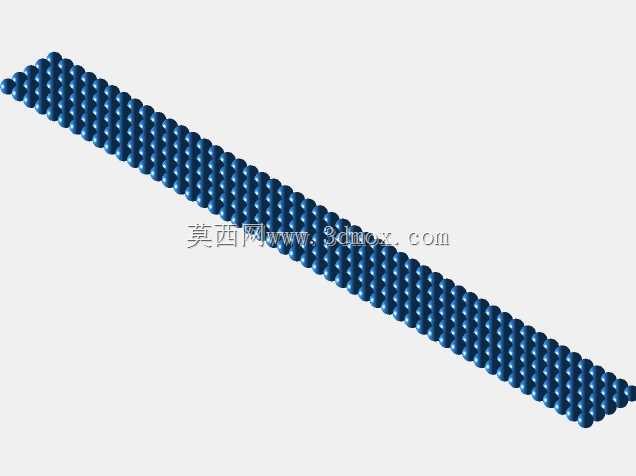

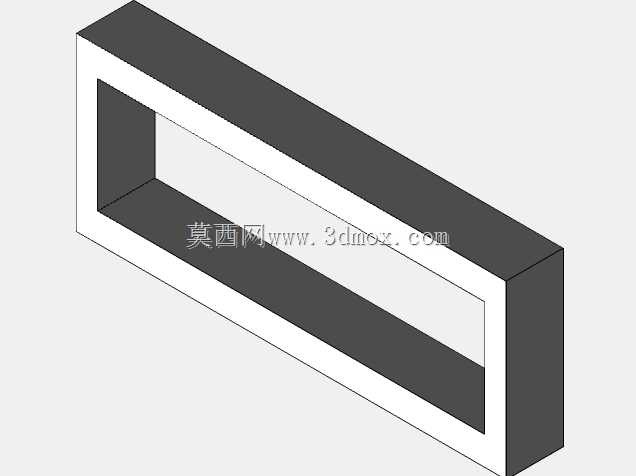

　　在功能结构设计上，设备整体采用长方体窄边框架结构，外框做直角收边处理，正面预留大面积透明视窗区域，视窗下方布置整排点阵式加热出风结构，加热模块工作时，气流通过点阵孔均匀送出，避免集中出风带来的局部过热问题，同时点阵结构也能对内部仿真火焰光源形成匀光效果，让视窗内的火焰视觉效果更均匀柔和，不会出现局部亮斑影响观感。外框采用一体化折弯的金属壳体结构，既可以保证壁挂安装时的结构刚性，避免长期悬挂出现壳体变形，也能对内部的加热模块、控制电路板、光源组件形成可靠的防护，金属壳体的散热特性也能辅助设备内部热量散出，避免局部积热带来的安全隐患。

　　安装边界的设计是这类壁挂设备的核心考量点，设备背部预留的挂接结构需要匹配通用的壁挂支架孔位，整体厚度控制在贴墙安装后突出墙面不超过150mm，不会对过道通行空间造成挤占，设备长度方向可以根据不同的背景墙尺寸做系列化延伸，单段结构的长度适配常规2米到3米的背景墙安装需求，进出风结构分别布置在设备的底部与顶部，贴墙安装时不会被墙面遮挡风路，保证采暖气流可以在室内形成自然循环。设备的电气控制模块全部集成在壳体侧端的隐藏腔体内，接线位置预留暗装走线通道，安装时可以将供电线路隐藏在墙面内部，保证外装面的整洁性，不会有明线外露破坏装饰效果。

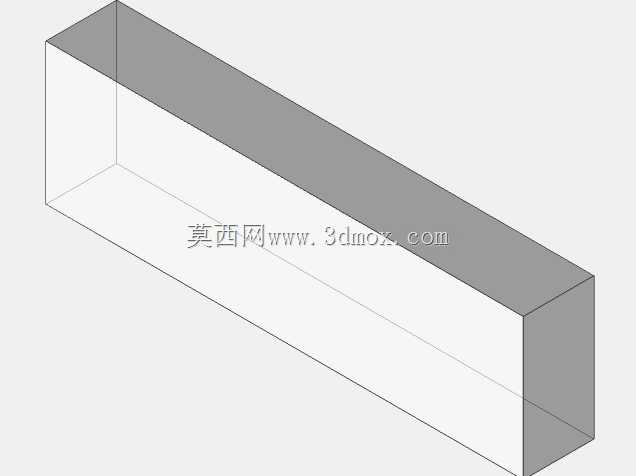

　　从结构设计的细节来看，正面视窗采用耐高温的透明板材，与外框的连接采用嵌入式卡接结构，配合耐高温密封胶条填充缝隙，既可以避免加热时的热量从视窗缝隙溢出造成边框局部过热，也能方便后期维护时快速拆卸视窗清理内部积灰。下方的点阵出风面板采用可拆卸结构，日常使用时可以直接拆下清理出风孔附着的浮尘，保证出风通畅，加热模块与壳体之间设置隔热层，避免设备长期工作时背部温度过高，对墙面装饰材料造成烘烤损伤，挂点位置的结构做了加强处理，每个挂点的载荷冗余按照设备满载重量的3倍设计，避免长期悬挂出现挂点脱落的风险。

　　在实际选型适配过程中，这类壁挂壁炉的结构设计需要提前匹配装修阶段的墙面预留尺寸，如果是嵌入式暗装的场景，需要在背景墙施工时预留对应长宽深的安装腔体，设备外框与腔体之间预留5mm的安装调整间隙，方便安装时找平对齐；如果是明装壁挂的场景，只需要保证墙面的挂点承重满足要求，供电线路预留到位即可完成安装。设备的整体结构没有突出的棱角，外框边角做了微小的倒角处理，避免人员走动时磕碰受伤，适配有老人儿童的家居场景使用，加热模块带有过热保护功能，当内部温度超过阈值时会自动切断加热电源，保证使用过程的安全性。
