铝型材搭建特沃龙卷风运动框架结构

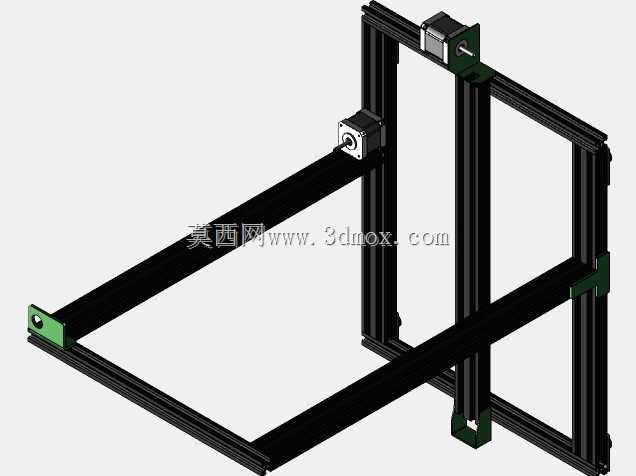

　　这套铝型材搭建的框架结构，核心服务于桌面级运动执行场景的搭建需求，从结构选型来看，采用工业铝型材作为主体承载构件，本身就兼顾了搭建灵活性与结构刚性的平衡，这类结构在桌面级数控运动设备、小型定制化执行机构的原型开发阶段十分常见，不需要复杂的焊接或一体加工工序，仅依靠型材配套的角件、螺栓连接件就能完成主体框架的拼接，能大幅缩短原型验证的周期。从实际用途出发，这套框架预留了三个方向的运动部件安装位，图中可见的两个步进电机安装座分别布置在水平横向与竖直纵向的型材端面上，安装座采用折弯钣金件加工，通过T型螺栓与型材槽道固定，可根据实际传动需求调整安装位置，适配同步带传动、丝杠传动等不同的传动方案，

　　第三个运动轴的安装位预留于框架底部的横向型材上，可根据执行端的负载需求选择加装驱动组件，整体可拓展为三轴联动的运动执行平台，既可以作为小型3D打印设备的原型机架，也可改造为桌面级雕刻、点胶等轻负载作业的承载结构。设计思路上，框架采用矩形框式的受力结构，竖直方向的两根长型材作为主要的承重立柱，底部两根横向型材构成支撑底座，水平方向的横向型材作为运动横梁，这种结构的受力路径清晰，运动部件的负载可通过横梁直接传递到两侧立柱，再分散到底部支撑结构上，能有效降低运动过程中的结构形变，保证运动精度。从安装边界来看，铝型材选用的是常规20系列或30系列的欧标铝型材，型材槽道为通用T型槽，可兼容市面上绝大多数标准的型材连接件、

　　传动配件与传感器安装件，电机安装座的孔位按照常规42型步进电机的安装尺寸设计，孔距与中心高都符合通用配件的安装标准，不需要额外做定制化的转接加工，使用者可直接采购标准件完成组装。框架的整体外形尺寸控制在桌面级设备的合理范围内，底座的横向跨度与纵向深度都预留了足够的安装空间，既可以容纳常规尺寸的运动执行平台，也不会占用过多的桌面操作空间，竖直方向的立柱长度可根据实际的Z轴行程需求进行裁切调整，适配不同的作业行程要求。在结构细节上，型材的拼接处都预留了足够的螺栓操作空间，角件的安装位置避开了运动部件的运行路径，不会出现运动干涉的问题，电机安装座与型材的连接面做了贴合处理，能保证电机输出轴的同轴度，减少传动过程中的振动与噪音。

　　这类框架结构的优势在于模块化程度高，使用者可根据自身的功能需求增减型材构件，比如在框架外侧加装外壳安装位、走线槽固定位、耗材挂载位等附加结构，不需要对主体框架做破坏性改动，对于原型开发阶段的方案迭代十分友好，当需要调整运动行程或负载能力时，仅需要更换对应长度的型材或加装加强筋构件即可，不需要重新设计整体结构。从实际应用的场景来看，这类结构除了用于桌面级数控设备的原型搭建，也可用于教学场景下的机械结构实训，让学习者直观理解三轴运动平台的受力逻辑、传动布置与安装调试要点，也可作为小型自动化检测设备的承载框架，搭载检测传感器与执行末端完成轻负载的检测作业。
