硬齿面齿轮传动减速装置结构设计

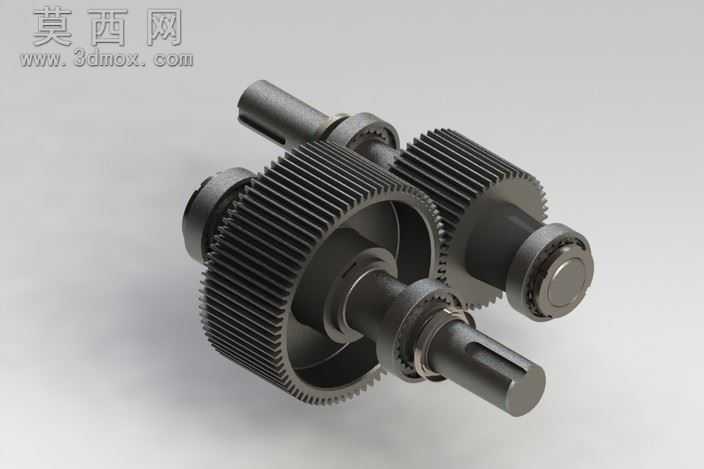

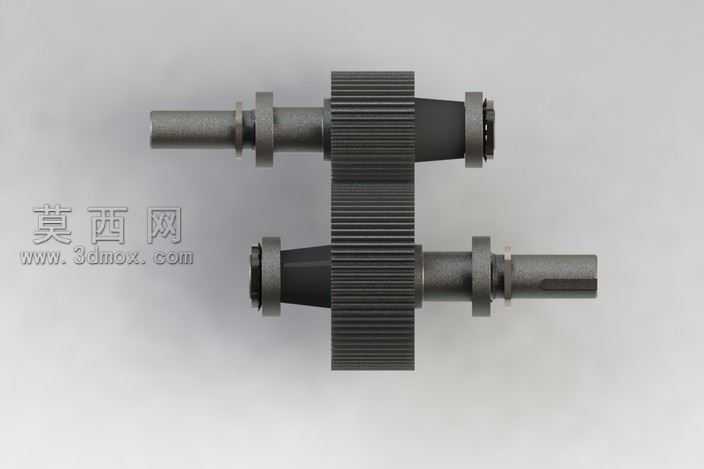

本作品为硬齿面齿轮减速装置的三维建模成果，建模过程中严格遵循机械传动设计规范，对减速机构内的每一处结构都做了精细化还原。首先针对各级传动齿轮，建模时精准绘制了渐开线齿廓曲线，还原了硬齿面齿轮的齿形参数、齿宽尺寸以及轮齿的倒角、修缘细节，保证齿面啮合区域的结构精度，同时对齿轮的轮毂、辐板结构做了等比例复刻，还原了齿轮与轴配合的键槽结构、定位轴肩尺寸，确保装配关系完全符合实际机械加工的公差配合要求。对于传动轴部分，建模时区分了输入轴、中间轴与输出轴的不同轴段尺寸，还原了轴上的键槽、退刀槽、轴承安装位的细节结构，同时配套建模了深沟球轴承、轴用挡圈、锁紧螺母等标准件，所有标准件均按照国标参数绘制，保证各部件的装配干涉检查完全合格。材质渲染阶段，针对不同部件做了差异化的材质表现：齿轮与传动轴采用合金钢材质，还原了硬齿面表面淬火后的金属磨砂质感，轴承部件区分了内外圈的金属光泽与滚动体的亮面金属效果，轴端的锁紧挡圈则做了发黑处理的材质表现，整体渲染采用柔和的工业摄影布光，通过多角度光源突出齿轮啮合的结构层次与部件间的装配关系，清晰展现减速装置的动力传递路径。设计思路上，该减速装置采用多级圆柱齿轮传动布局，通过大小齿轮的齿数配比实现设定的减速比，输入轴的小齿轮与中间轴的大齿轮啮合完成第一级减速，中间轴的小齿轮再与输出轴的大齿轮啮合完成第二级减速，各级齿轮均采用硬齿面设计，在保证传动扭矩承载能力的同时缩小整体结构体积，轴系部件的支撑位置经过优化，保证传动过程中的轴系刚度，减少齿轮啮合的偏载问题，整体结构紧凑，传动平稳，可用于教学演示、结构校核以及相关设备的配套选型参考。
