固定翼飞机前锥成型母模结构设计

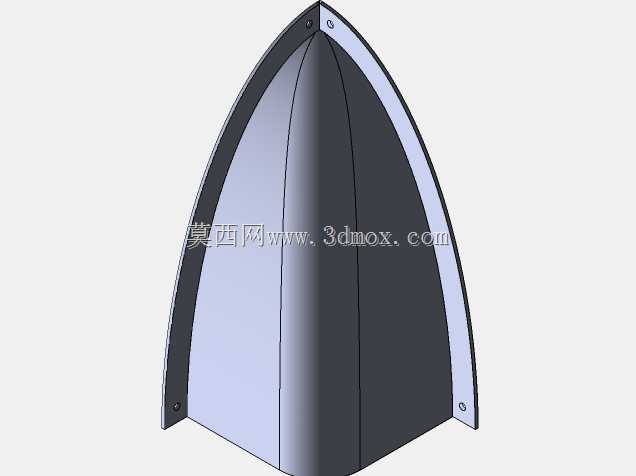

　　在固定翼飞行器尤其是小型航模、轻型无人机的复材部件生产环节，前锥整流件的成型精度直接影响整机气动表现，这款母模正是针对该类部件的铺层成型工序开发的核心工装。日常生产场景中，该母模主要用于碳纤维、玻璃纤维预浸料的热压或真空袋成型作业，作为阴模结构，其内腔曲面直接决定了前锥制件的外表面轮廓精度，避免后续修型工作量过大的问题。从实际使用需求出发，前锥部件需要兼顾整流减阻、前端设备安装空间预留、与机身段对接的同轴度要求，因此母模的设计首先围绕气动曲面的连续性展开，整个锥面从尖点到末端安装边采用多段曲率顺滑过渡，没有出现曲率突变的折角，保证铺层过程中纤维不会因为曲面弯折产生架桥、褶皱的缺陷。母模的分模设计采用对开式结构，沿锥面纵向对称面拆分，

　　合模后依靠边角位置的定位销孔实现精准对位，避免合模错位导致的制件分模线偏移，边角处的安装孔既可以用于合模后的锁紧固定，也能在成型固化后作为起模的受力点，降低起模时对母模型面和制件的损伤。考虑到复材成型过程中需要承受一定的温度与压力，母模的壁厚设计做了均匀化处理，整个型面部分的壁厚保持一致，避免热胀冷缩过程中因为壁厚不均产生型面变形，影响制件尺寸精度。母模末端的直边段是与机身蒙皮对接的安装边界，该段设计了等直径的配合止口，成型出的前锥制件可以直接卡入机身前段的定位槽，不需要额外加工对接面，减少装配环节的配作工作量。实际建模过程中，首先根据前锥的气动外形参数构建外曲面，再偏移出均匀的模腔壁厚，对分模面做了0.1mm的合模间隙预留，

　　避免合模时出现硬接触刮伤型面，同时在边角位置做了小圆角过渡，减少应力集中，延长母模的反复使用寿命。在安装边界的处理上，母模末端的法兰边宽度经过反复验证，既保证了铺层时预浸料有足够的压边位置，不会在固化过程中出现边缘滑移，也不会因为法兰边过宽导致材料浪费、母模整体重量过大的问题。针对前锥尖点位置的成型难点，母模尖点处做了微小的圆角处理，避免尖锐位置导致的纤维铺放困难，同时保证成型后的制件尖点不会因为应力集中出现磕碰碎裂的问题。日常使用中，该母模适配常规的真空袋成型工艺，型面抛光后可以直接涂抹脱模剂使用，不需要额外做表面处理，对开式的结构也方便制件固化后的脱模作业，不需要借助复杂的起模工具，轻轻敲击边角即可分开模腔取出制件。

　　从结构强度角度考虑，母模的外侧没有设置多余的加强筋，依靠均匀的壁厚即可满足常规低压成型的强度需求，整体结构简洁，加工难度低，不管是采用金属切削加工还是采用代木材料数控铣削都能快速制作出母模实体，缩短生产准备周期。对于航模生产、小型无人机研发的场景来说，这类母模的精度直接决定了前锥部件的气动效率，精准的曲面可以减少前锥位置的气流分离，降低整机飞行阻力，同时保证前锥内部有足够的空间安装空速管、摄像头等前端传感设备，母模型腔的内部轮廓完全匹配前锥的外形要求，不会出现制件壁厚不均的问题，保证前锥部件的重量一致性，对整机的重心配平也有积极作用。在对接尺寸的设计上，母模末端的配合直径严格匹配对应机型的机身前段外径，保证装配后前锥与机身外表面齐平，没有阶差，进一步降低飞行过程中的阻力。
