五轴CNC加工奖杯结构件设计

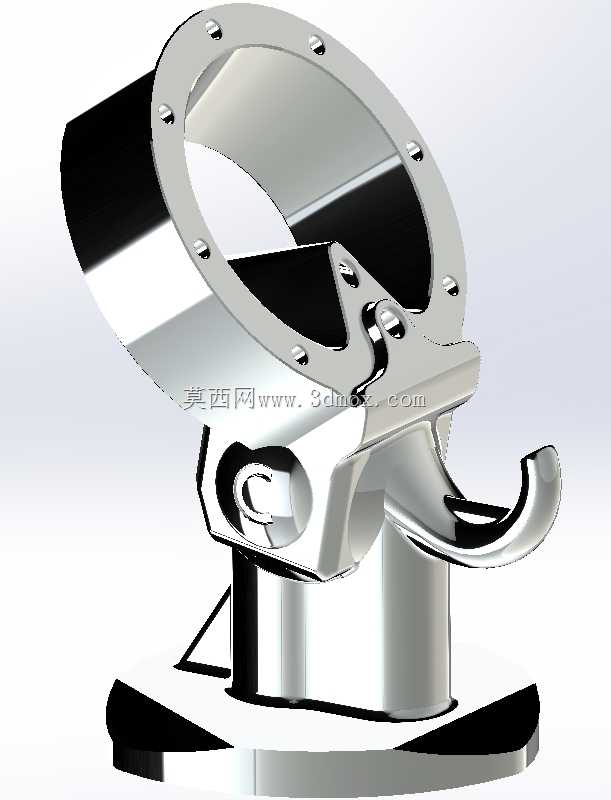

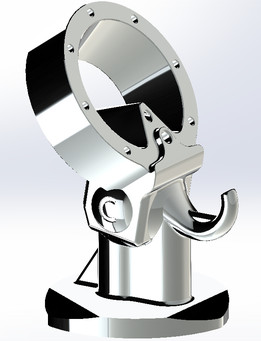

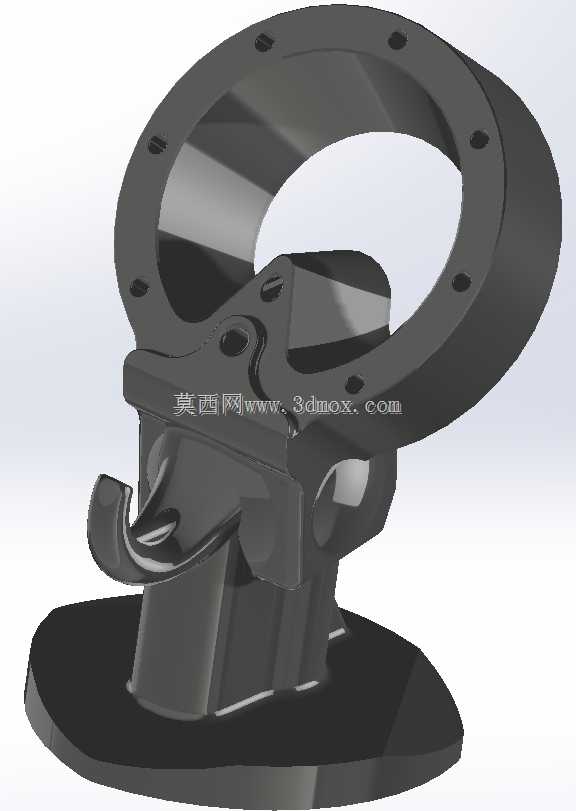

　　做五轴加工实训的人都清楚，这类带连续空间曲面、异形安装法兰的构件，是检验多轴联动加工精度、后置处理适配性的典型样件，很多职业院校的数控实训车间、机加工企业的五轴设备调试环节，都会用这类结构来验证设备的RTCP精度、刀轴矢量平滑度，避免实际生产中出现过切、接刀痕超差的问题。这个构件的上部是带周向均布安装孔的环形法兰，法兰端面做了0.8的粗糙度要求，6个安装孔的位置度公差控制在0.02mm以内，适配M4的内六角圆柱头螺钉安装，法兰的内圈不是规则的圆柱面，而是带连续变曲率的过渡曲面，和下方的支撑柱做了G2连续的曲率衔接，没有尖锐的棱边，既避免加工过程中出现应力集中，也能减少后续抛光工序的工作量。下方的支撑柱采用了变径的锥台结构，

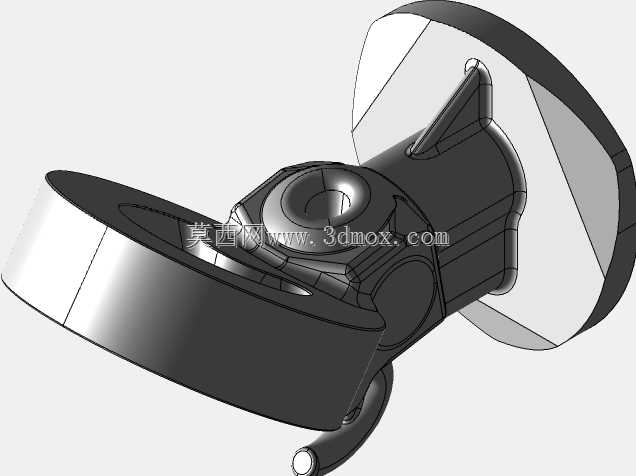

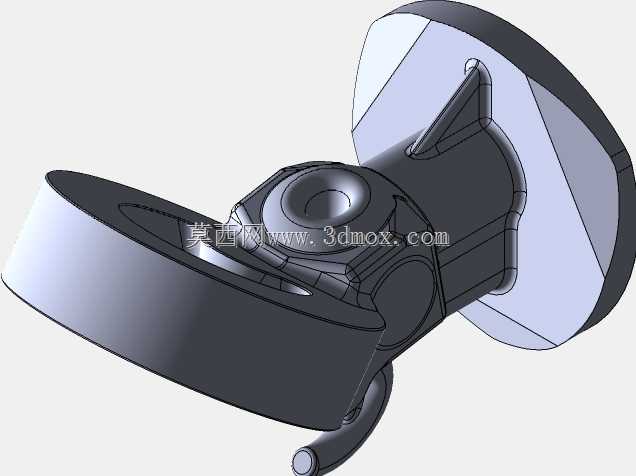

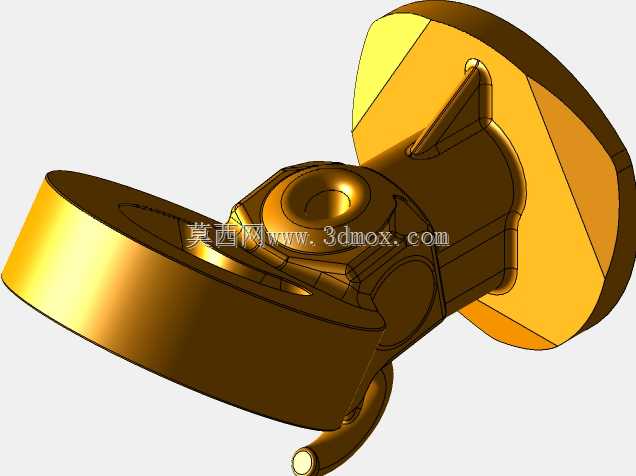

　　底部和安装底座连接的位置做了R3的圆角过渡，底座是带定位止口的圆盘结构，止口和支撑柱的同轴度公差要求0.015mm，保证安装到实训台或者展示基座上的时候不会出现偏斜。侧面伸出的异形挂钩结构是整个零件加工的难点，这个结构的空间角度连续变化，刀轴需要在-15度到45度之间连续摆动，三轴设备根本无法完成整面加工，必须用五轴联动的方式一次装夹完成，避免多次装夹带来的定位误差。设计的时候特意把法兰上的安装孔做了沉孔设计，沉孔深度1.6mm，刚好容纳M4螺钉的头部，安装之后螺钉头不会突出法兰表面，保证整体外观的平整性。整个构件的壁厚控制在3mm到5mm之间，既保证了整体的结构刚性，不会在加工过程中因为切削力产生振纹，

　　也不会因为壁厚过大浪费原材料，适合用6061铝合金或者304不锈钢进行加工，加工的时候可以先粗加工去除大部分余量，留0.3mm的半精加工余量，再用球头刀进行精加工，进给速度根据刀具直径调整，精加工的时候主轴转速控制在8000转到12000转，保证曲面的表面质量。很多人做这类实训件的时候容易忽略安装边界的设计，这个构件的底部底座直径是80mm，整体高度120mm，上部法兰的最大外径是100mm，安装的时候只需要在基座上加工对应直径的止口，用6个M4螺钉就能完成固定，不需要额外的工装夹具，适配绝大多数五轴加工实训台的安装尺寸。另外这个构件的曲面过渡全部采用连续曲率设计，没有突然的角度变化，加工的时候刀轴矢量变化平滑，

　　不会出现机床负载突变的情况，既能保护机床主轴，也能延长刀具的使用寿命。除了作为五轴加工的实训样件，这个结构经过表面抛光、镀铬处理之后，也可以直接作为金属奖杯的主体结构使用，上部的法兰面可以预留激光雕刻的位置，用来刻字或者标识，侧面的挂钩结构可以悬挂奖牌或者装饰挂件，兼顾实训功能和实际使用价值。设计过程中特意规避了加工死角，所有的曲面都可以用标准球头刀加工完成，不需要定制特殊成型刀具，降低了加工的成本，内部的支撑结构做了等壁厚处理，加工的时候不会出现壁厚不均导致的变形，尤其是铝合金加工的时候，等壁厚结构能有效减少切削热带来的零件变形，保证最终的加工精度。
