带急停控制功能的工业安全门操作把手

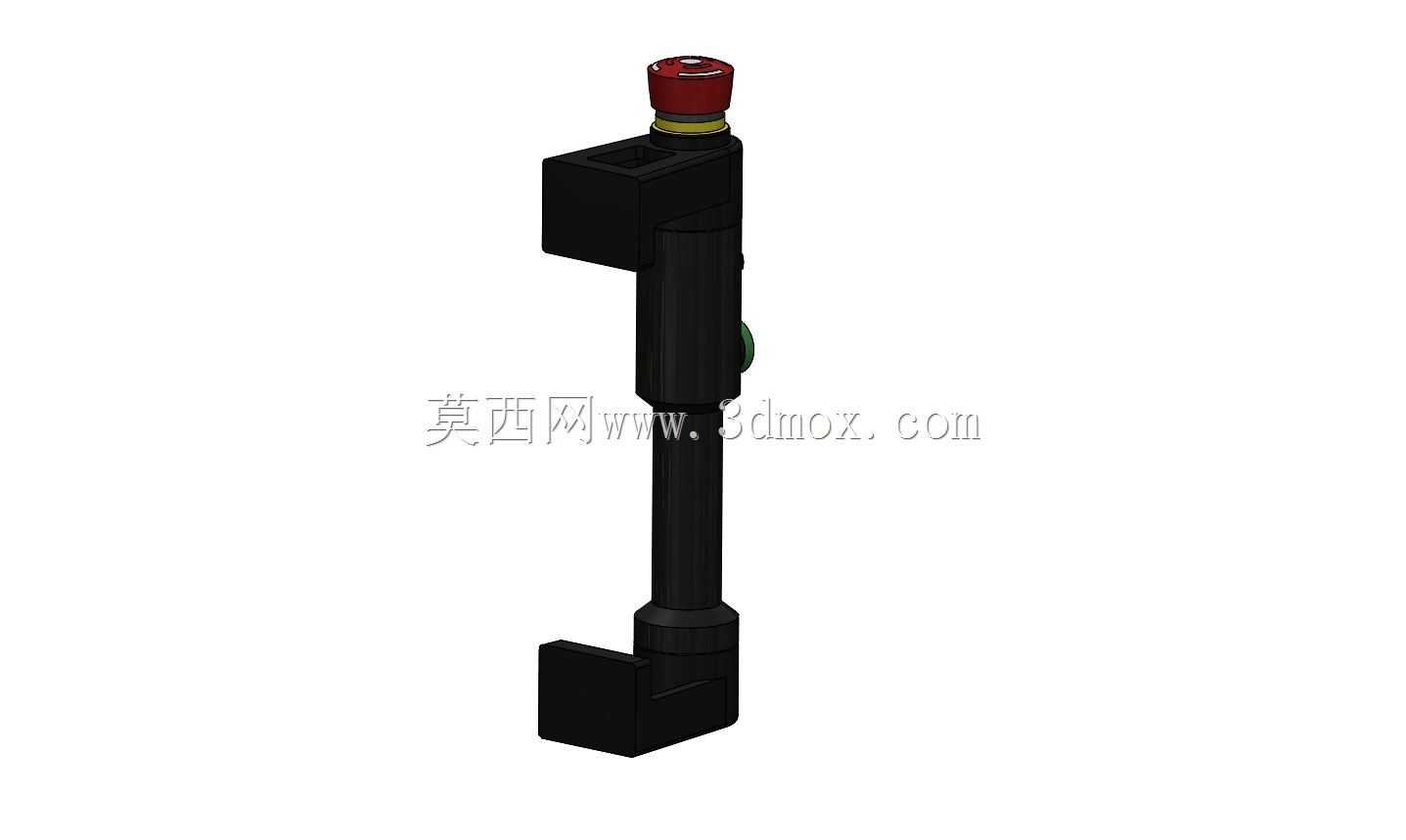

　　在工业生产车间的安全防护围栏、设备隔离仓、自动化工作站防护门场景中，这类带控制元件的门体操作把手是保障作业安全的关键部件，区别于普通民用门把手，它集成了操作握持、安全触发、状态控制的多重功能，不需要额外在门体周边单独布置控制按钮，操作人员在开关门的动作过程中就能同步完成设备状态的确认操作，减少多余的动作路径，提升作业效率的同时降低安全隐患。从结构设计来看，整体采用立式长握柄搭配上下两个安装固定座的形式，握柄主体为圆柱型结构，直径适配成年人手掌握持的弧度，握持区域做了防滑的表面处理，避免操作人员戴劳保手套操作时出现打滑的情况；顶部设置的大直径红色急停按钮采用蘑菇头设计，按压行程符合安全器件的标准要求，触发后可以直接切断设备的动力回路，

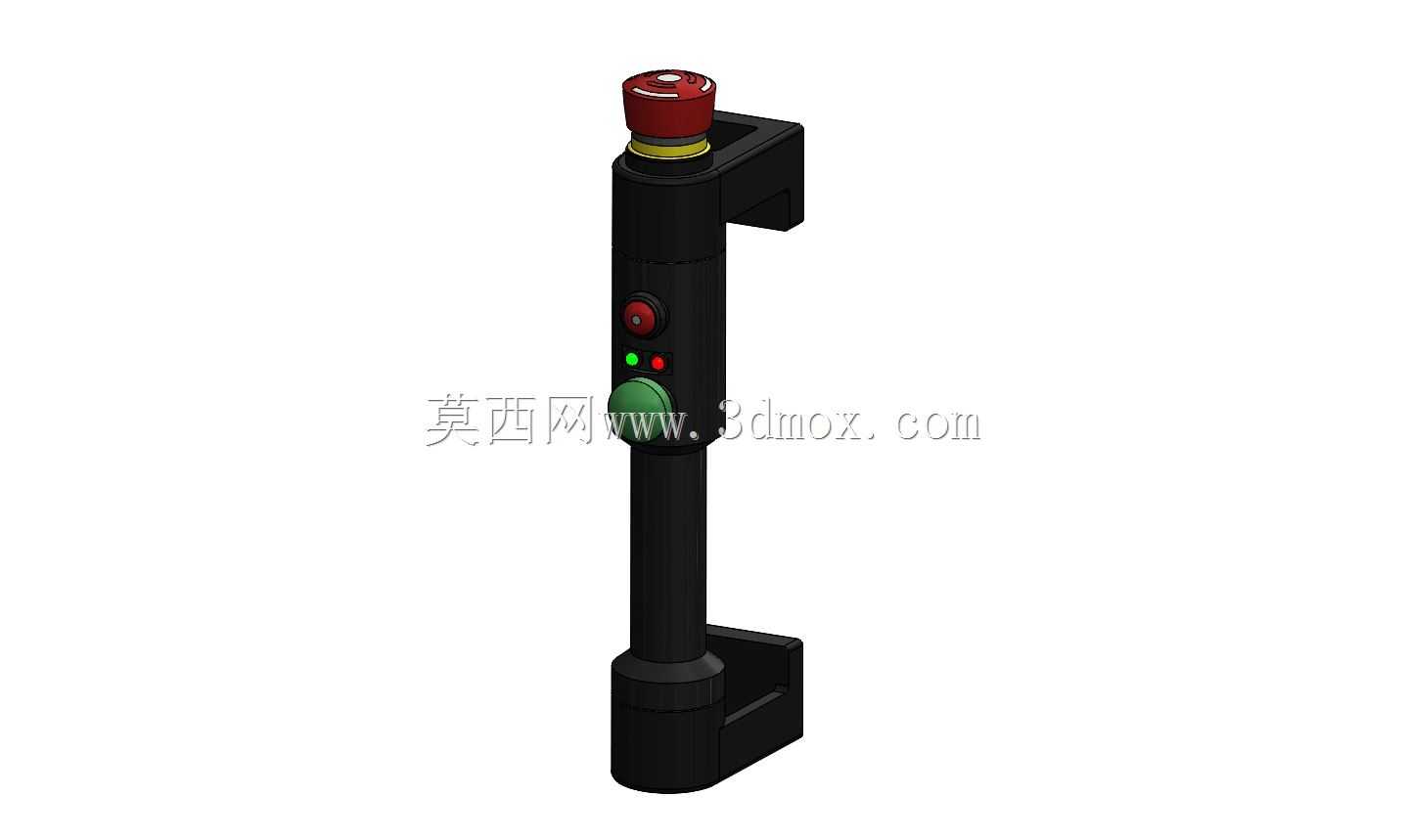

　　按钮下方设置的黄色警示圈可以在复杂的车间环境中快速被识别，哪怕是光线不足的工位也能第一时间找到急停位置。握柄中部集成的红绿控制按钮，分别对应设备的启动与复位功能，按钮的凸起高度做了差异化设计，绿色启动按钮凸起高度更高，方便日常操作按压，红色辅助按钮凸起高度稍低，避免误触，按钮周边的壳体做了内凹的防护边，防止门体开合过程中磕碰按钮造成误触发。上下两个L型安装座是整个把手的承载固定结构，安装座上预留了标准的螺栓安装孔位，孔位间距适配市面上主流的工业铝型材围栏、钣金防护门的安装孔距，不需要额外对门体进行打孔改造就能直接适配安装，安装座与握柄主体的连接位置做了加强筋结构，能够承受频繁开关门带来的冲击力，长期使用不会出现连接松动、

　　握柄晃动的问题。设计过程中充分考虑了工业现场的使用环境，整个把手的壳体采用高强度工程塑料材质，具备耐油污、耐轻微酸碱腐蚀的特性，表面不容易附着车间内的切削液、粉尘，日常清洁只需要用干布擦拭即可；内部的按钮接线预留了足够的走线空间，握柄内部是中空结构，线缆可以从握柄内部穿入到安装座位置，再接入门体侧边的走线槽，不会出现线缆外露被门体夹损、被工件剐蹭的问题。从安装边界来看，整个把手的安装深度不会超出防护门的侧边厚度，安装后门体开合过程中不会与围栏立柱、周边设备产生干涉，握柄的握持位置距离门体表面的距离预留了足够的手套操作空间，哪怕是佩戴加厚的防割手套也能顺利握住把手完成开关门动作，同时够到各个控制按钮。

　　这类把手的应用场景覆盖了焊接工作站、机器人码垛工位、冲压设备防护门、自动化装配线隔离仓等需要安全门禁控制的区域，它把原本需要分开布置的门把手、操作按钮盒、急停开关三个部件整合为一体，减少了门体上的安装开孔数量，提升了防护门的整体结构强度，同时操作人员在进入防护区域之前，可以直接在门把手上完成设备的停机确认，退出区域关门之后也能直接在把手位置完成设备的复位启动，不需要走到单独的控制盒位置操作，大幅缩短了操作动线，在频繁需要开关门进行上下料、设备调试的工位上，能够有效减少单次操作的辅助时间，提升整体的生产节拍。设计时也充分考虑了不同工位的安装适配性，上下安装座的固定孔位做了长圆孔设计，可以在小范围内调整安装位置，适配不同厚度的门体安装需求，按钮的接线端子采用标准的快插接口，现场接线不需要焊接，直接插入端子就能完成接线，降低现场安装的工作量。握柄的长度经过人体工程学验证，不同身高的操作人员都能在自然站立的姿态下握住把手，同时手指可以自然搭在中部的控制按钮上，不需要刻意抬手或者弯腰操作，长期重复操作也不容易产生肢体疲劳。急停按钮的触发力设置在合理区间，既不会因为轻微的触碰就触发停机，也不会在紧急情况下需要用很大的力气才能按下，符合工业安全器件的设计规范，按钮触发后会保持锁定状态，需要旋转复位才能解除急停，避免误复位带来的安全风险。
