带车架适配改造的麦克纳姆轮结构设计

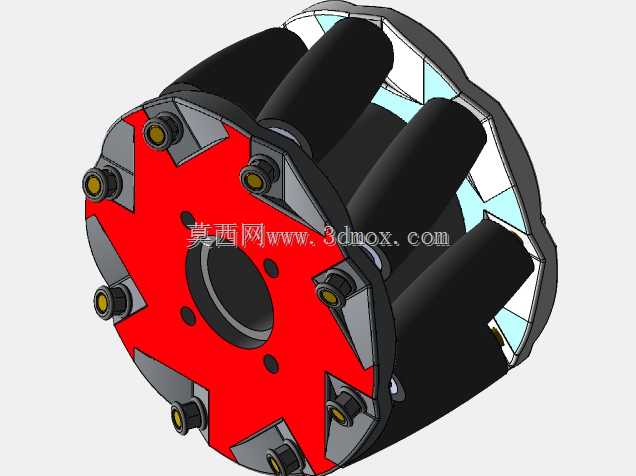

　　在车间智能转运AGV、仓储分拣移动机器人、窄空间作业巡检平台这类对移动灵活性有极高要求的场景里，常规转向轮的转弯半径限制始终是布局优化的核心阻碍，麦克纳姆轮依靠轮体周边斜置的从动辊子结构，可通过不同轮组的转速差与转向组合实现全向移动，无需预留大尺寸转弯空间，能在货架间隙、设备旁通廊这类狭窄区域完成横移、斜行、零半径回转等动作，适配高密度布局的作业场景。这款轮组设计在常规麦克纳姆轮的基础上做了安装框架的适配调整，核心的辊子排布逻辑保持成熟方案的稳定性，仅对轮体与车架连接的支撑结构做了优化，既保留了全向移动的核心功能，也降低了与不同规格移动底盘适配时的改造成本。从结构细节来看，轮体核心采用星型支撑法兰作为承载基体，

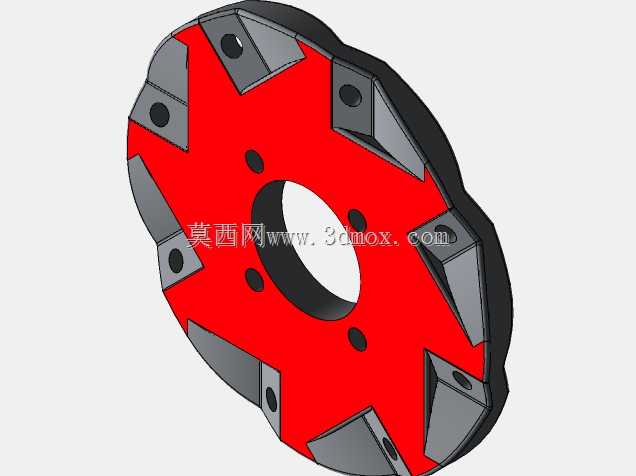

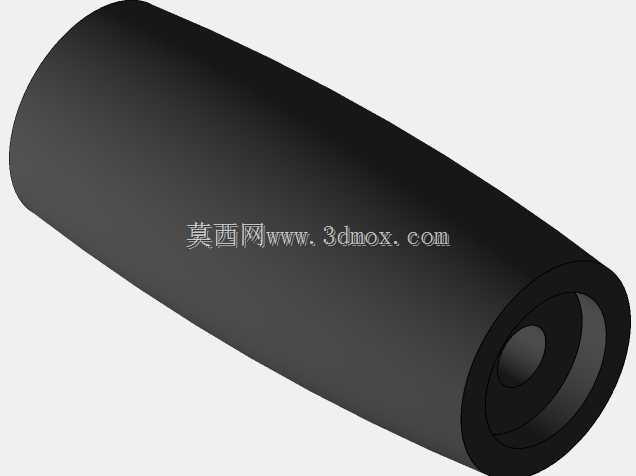

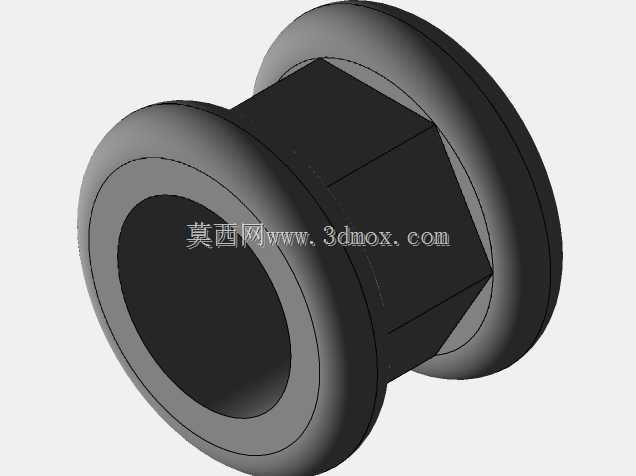

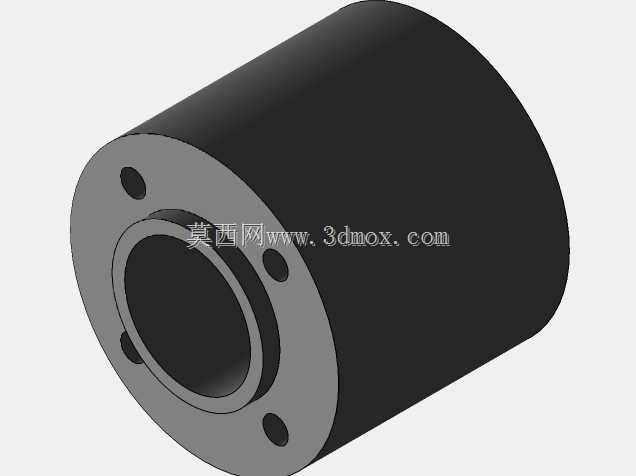

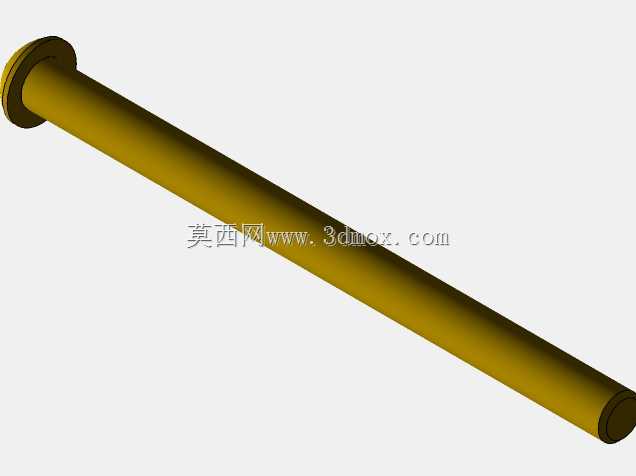

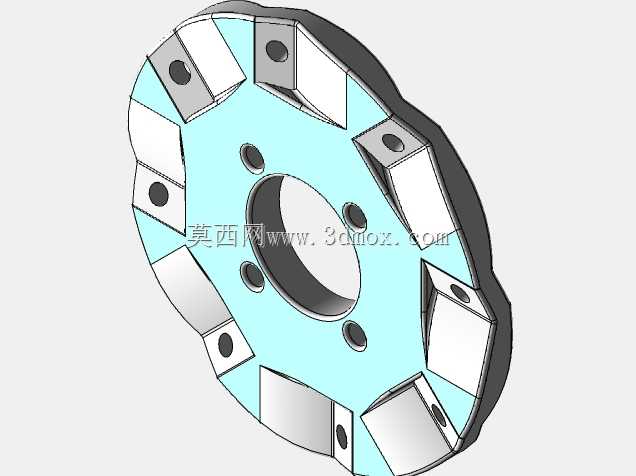

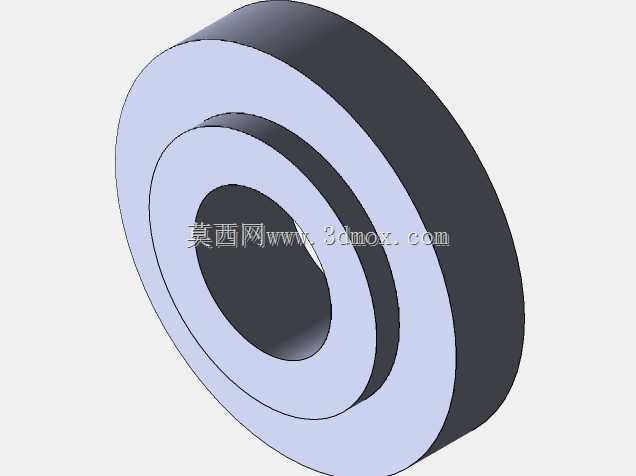

　　红色涂装的法兰盘上均匀分布了安装孔位，可直接与驱动轴的输出法兰通过螺栓刚性连接，法兰盘的厚度与孔位间距经过匹配校核，能承受额定负载下的扭矩传递，避免启动、制动瞬间的连接松动。周边环绕的黑色从动辊子采用分段式排布，每根辊子的轴线与轮体主轴线呈固定夹角，辊子自身可绕自身轴线自由转动，当轮组整体转动时，接触地面的辊子会产生垂直于主行进方向的分速度，通过多个轮组的速度矢量叠加，就能实现任意方向的移动动作。辊子的安装支座采用分体式压装结构，通过紧固件固定在轮体的外框架上，支座与辊子的配合处预留了转动间隙，同时做了耐磨处理，减少长期运行后的磨损旷量，避免辊子卡滞影响移动精度。设计过程中没有改动成熟麦克纳姆轮的辊子角度、

　　排布数量这类经过大量场景验证的核心参数，仅调整了轮体与车架连接的框架结构，把原有适配特定型号底盘的安装位改成了通用化的法兰连接形式，同时优化了框架的受力路径，让负载能更均匀地传递到每根辊子上，避免单根辊子受力过大出现过早损坏。从安装边界来看，轮组的径向尺寸与轴向宽度适配常见的中小型移动底盘安装空间，法兰盘中心的轴孔尺寸可根据不同驱动电机的输出轴规格做适配调整，安装孔的分布圆直径符合通用移动底盘的安装标准，无需对底盘主梁做大规模切割改造就能完成装配。轮体的外框架边缘做了倒角处理，避免运行过程中剐蹭周边设备或者线缆，辊子的外轮廓采用圆弧过渡，和地面接触时能保持连续的接触点，即使在轻微不平整的环氧地坪、硬化水泥地面上也能保持足够的抓地力，

　　不会出现打滑丢步的情况。实际应用中，这类轮组通常四个为一组搭配使用，每个轮组由独立的伺服电机驱动，通过控制器调整四个轮的转速与转向，就能完成前进、后退、横移、斜行、原地旋转等各类移动动作，相比传统的舵轮转向结构，控制逻辑更直接，移动响应速度更快，尤其适合需要频繁调整位置、对位精度要求高的作业场景，比如自动化产线的物料转运车、仓储系统的料箱搬运机器人、狭小空间内的设备巡检平台等。设计时特意保留了原有成熟轮组的辊子参数，就是为了避免核心结构改动带来的性能波动，仅优化连接框架的做法，既能让轮组适配更多不同结构的车架，也能保证全向移动的稳定性，减少后续调试过程中的参数调整工作量。轮组的承载能力主要由核心法兰、外框架以及辊子的材质强度决定，支撑法兰采用高强度结构钢加工，外框架采用轻量化的合金材质，在保证结构刚性的同时控制轮组自身重量，降低驱动电机的负载损耗，辊子外层采用高耐磨的聚氨酯材质，既能提供足够的摩擦系数，也能减少运行过程中的噪音，同时对地面的损伤更小，适合室内作业场景使用。安装时需要注意保证四个轮组的安装平面度误差控制在允许范围内，避免单个轮组悬空导致负载分配不均，同时要保证辊子的安装角度一致，否则会出现移动方向偏移、轮组磨损加剧的问题。日常维护时只需定期检查辊子的转动是否顺畅、紧固件是否松动，无需复杂的保养流程，相比其他全向移动结构，维护成本更低，使用寿命更长。
