五辐轮毂配套乘用汽车轮胎三维设计

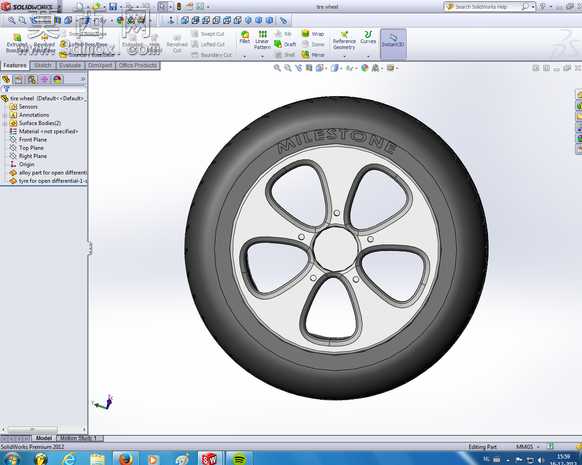

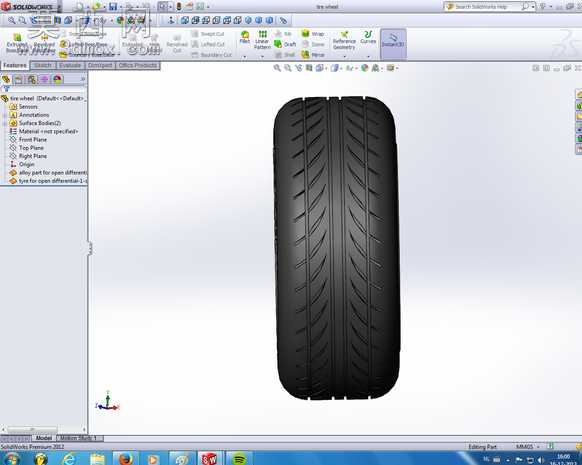

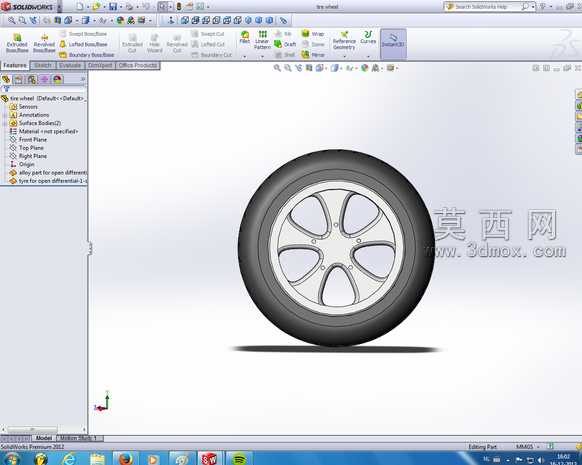

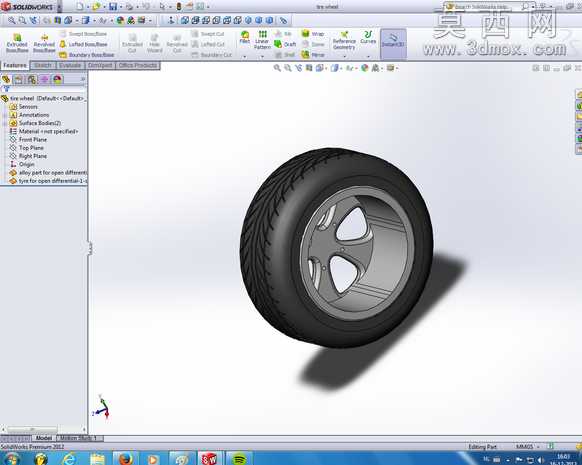

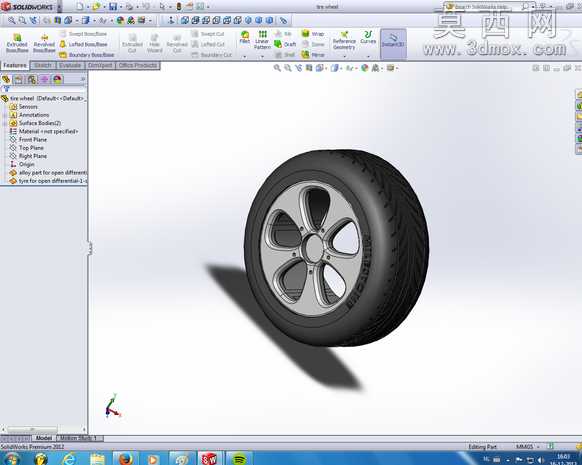

本作品为乘用车辆配套的车轮总成三维设计，采用SolidWorks平台完成全参数化建模，整体由橡胶轮胎与铝合金轮毂两部分构成，还原了常规家用乘用车车轮的完整结构与外观特征。建模过程中首先完成轮毂主体的参数搭建：以中心安装基准面为草图绘制平面，先绘制中心定位孔与周边螺栓安装孔的圆形阵列特征，保证孔位间距符合常规乘用车轮毂的安装尺寸规范；再通过拉伸凸台构建轮毂的基础轮盘结构，针对五辐式的造型设计，先绘制单根辐条的流线型轮廓草图，通过拉伸、圆角过渡命令完成单辐造型，再以中心轴为基准做圆周阵列得到均匀分布的五根辐条，辐条表面做了内凹的曲面处理，既还原了量产轮毂的轻量化造型特征，也通过曲面圆角命令消除了锐边，让整体造型更贴合真实产品的视觉效果。轮辋部分采用旋转凸台命令生成基础筒体，再通过扫描切除特征构建轮辋边缘用于卡合轮胎胎圈的卡槽结构，保证轮胎与轮毂的装配关系完全符合实际装配逻辑。轮胎部分的建模重点在于胎面花纹的还原：首先通过旋转命令生成轮胎的环形橡胶基体，参考常规民用轿车轮胎的胎面弧度调整旋转草图的轮廓曲线，保证胎冠、胎侧的曲面过渡自然；胎面的纵向排水沟槽采用扫描切除命令，沿轮胎圆周方向生成连续的主排水沟，再通过阵列命令生成等距分布的横向防滑花纹槽，胎侧区域通过包覆特征添加了模拟的轮胎规格标识纹理，还原真实轮胎的细节特征。材质渲染阶段，轮毂部分赋予哑光铝合金金属材质，调整金属粗糙度与反射参数模拟量产铝合金轮毂的表面处理效果；轮胎部分赋予黑色哑光橡胶材质，适当调整材质的漫反射参数，还原橡胶材质略带磨砂的质感，同时添加了柔和的环境阴影，让整体模型的渲染效果更具真实感。整体建模过程严格遵循实物的装配逻辑，所有特征均保留参数化编辑属性，可根据需求调整轮毂尺寸、辐条造型、轮胎规格等参数，可用于汽车结构教学、整车装配配套、产品展示等场景使用。
