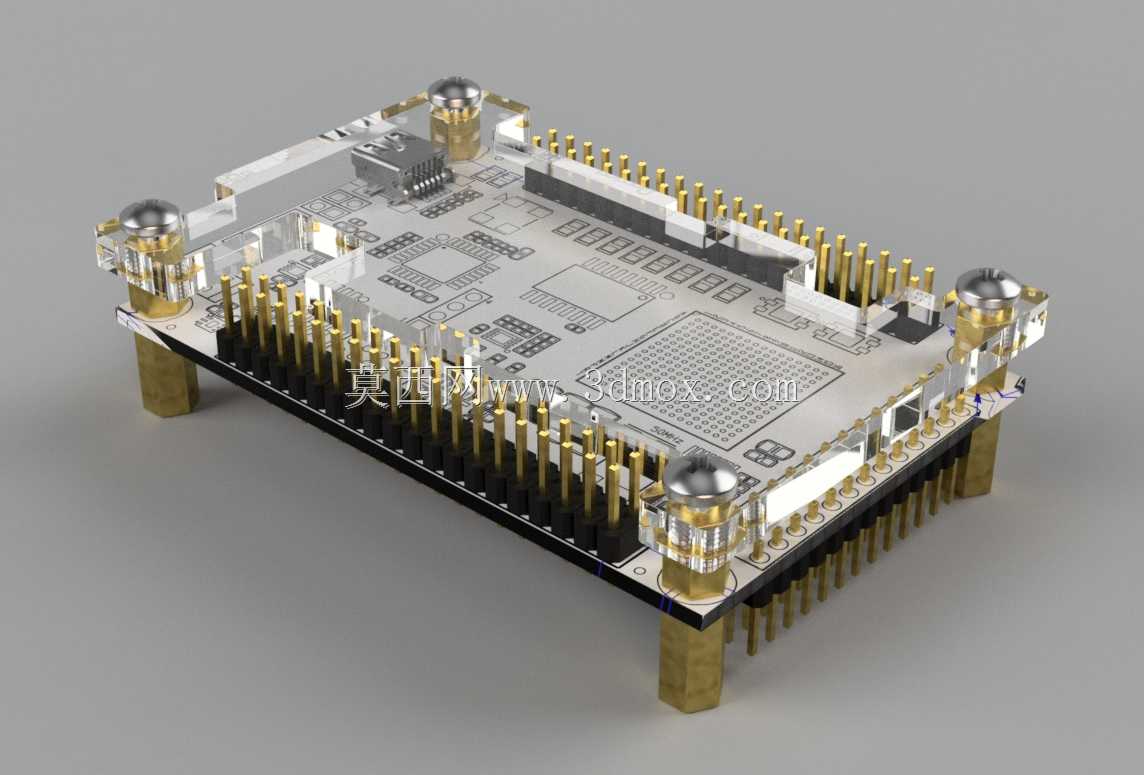

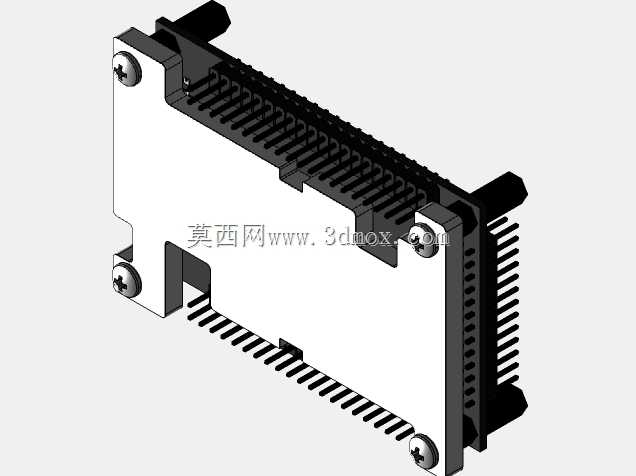

Altera DE0 Nano FPGA开发板精细结构设计

　　排针引脚伸出板底的长度完全匹配常规铜柱支撑的安装高度，板载四个安装孔位采用M2螺丝适配尺寸，孔位周边做了露铜接地处理，既可以通过铜柱实现板体与安装基座的固定，也能通过金属铜柱实现板体与设备壳体的共地，降低电磁干扰对板载逻辑电路的影响。板载的Mini-USB接口采用板边贴片式设计，接口外壳与板体接地层连通，接口的插拔方向平行于板面，在设备内部集成时不需要预留垂直方向的插拔操作空间，适配侧面走线的设备壳体开孔需求，接口的定位尺寸公差控制在±0.003英寸范围内，完全匹配常规Mini-USB公头的插拔间隙，不会出现装配后接口对位偏差、插拔卡滞的问题。板体四角的固定铜柱采用标准六角支撑柱结构，柱体高度统一，在嵌入式开发、数字逻辑验证、工业控制原型搭建等场景中，FPGA开发板是硬件工程师、逻辑设计人员常用的原型验证载体，本次呈现的DE0 Nano开发板结构，完全贴合实际量产硬件的装配逻辑，可直接用于教学演示模型搭建、设备集成前期的空间干涉校验、虚拟调试场景的硬件仿真环节。从实际使用场景来看，这类小型FPGA开发板常被嵌入到小型数据采集终端、高校实验教学平台、简易工业逻辑控制单元、自定义外设扩展坞中，相比大尺寸开发板，它的紧凑结构更适合集成到空间受限的定制化设备内部，不需要额外预留过多的安装冗余。从结构设计逻辑来看，整板采用四层PCB叠层结构设计，板边排布的两排排针采用标准2.54mm间距设计，

　　支撑后板底与安装面之间预留足够的走线空间，可容纳板底贴片元件的高度，避免板底元件与安装面接触造成短路，同时支撑柱的安装位置避开了板载所有元件的投影区域，装配时螺丝不会与板上的电容、电阻、芯片等元件产生干涉。从功能布局来看，板载的核心FPGA芯片位于板体中心区域，周边排布的去耦电容、配置芯片、电源管理芯片都按照信号流向就近布局，对应的结构模型也还原了所有元件的实际高度与外形轮廓，在做设备内部的空间布局校验时，可以直接导入模型进行干涉检查，不需要额外简化元件轮廓就能准确判断板体与周边结构件的间隙是否满足安全距离要求。排针的设计上，所有排针的引脚长度、塑壳高度都完全还原实物尺寸，排针的引脚排列顺序与官方引脚定义一一对应，在设计扩展板、

　　外接模块时，可以直接匹配排针的位置做对接结构设计，不需要反复核对实物尺寸。板体表面的丝印层轮廓也在模型中做了对应还原，虽然结构模型不需要呈现丝印内容，但丝印区域的油墨厚度带来的微小高度差也做了还原，在做高精度的热仿真、结构贴合仿真时，这部分细节可以提升仿真结果的准确度。在实际工程应用中，很多工程师在做定制化控制设备时，会直接选用这类成熟的开发板作为核心控制单元，而不需要重新设计核心板，这时候准确的三维结构模型就可以帮助结构工程师在设计设备壳体、内部安装支架时，提前预留好板体的安装空间、接口的对位开孔、散热的气流通道，避免打样后出现装配干涉、接口对位不准的问题。比如在做小型数据采集设备时，将该开发板模型导入整机结构中，

　　可以提前确认排针外接的传感器模块与板体的连接间隙，USB接口与壳体开孔的对位偏差，固定铜柱与壳体安装柱的同轴度，这些细节如果仅靠二维尺寸图核对，很容易出现空间上的干涉，而精准的三维模型可以在设计阶段就排除这类问题。另外在教学场景中，这类精细的开发板模型可以用于虚拟实验平台的搭建，让学员在虚拟环境中熟悉开发板的硬件布局、接口位置，提前掌握硬件连接的注意事项，减少实物实验中因接错接口造成的硬件损坏。从安装边界来看，整板的最大外形轮廓尺寸完全匹配实物，板体边缘没有突出的元件，所有外接元件都在板体轮廓范围内，安装时只需要按照板体的长宽尺寸预留安装空间即可，排针向外伸出的引脚长度也做了准确还原，在设计外接扩展板时，需要预留排针对接的插入深度，避免扩展板与主PCB板之间间隙过小挤压元件。板体上方的最高元件为排针的塑壳部分，在设计上盖板时，需要预留至少1mm的间隙，避免盖板压到排针造成引脚变形。电源回路相关的元件高度都低于排针塑壳高度，不会影响上盖板的安装。整体结构的设计完全遵循工业级硬件的设计规范，所有尺寸公差都控制在硬件装配的合理范围内，模型的细节还原度可以满足结构设计、虚拟仿真、教学演示等多场景的使用需求。
