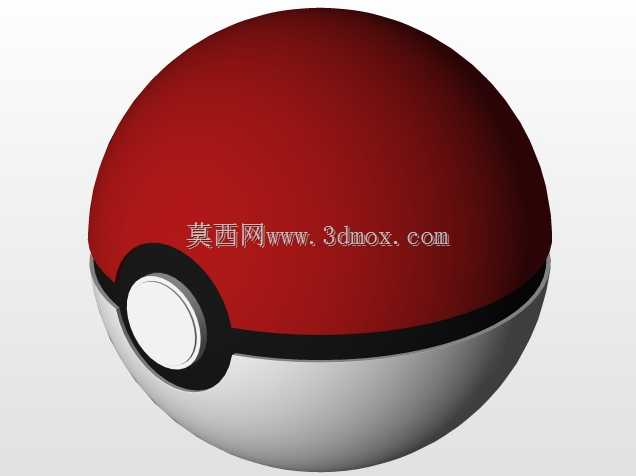

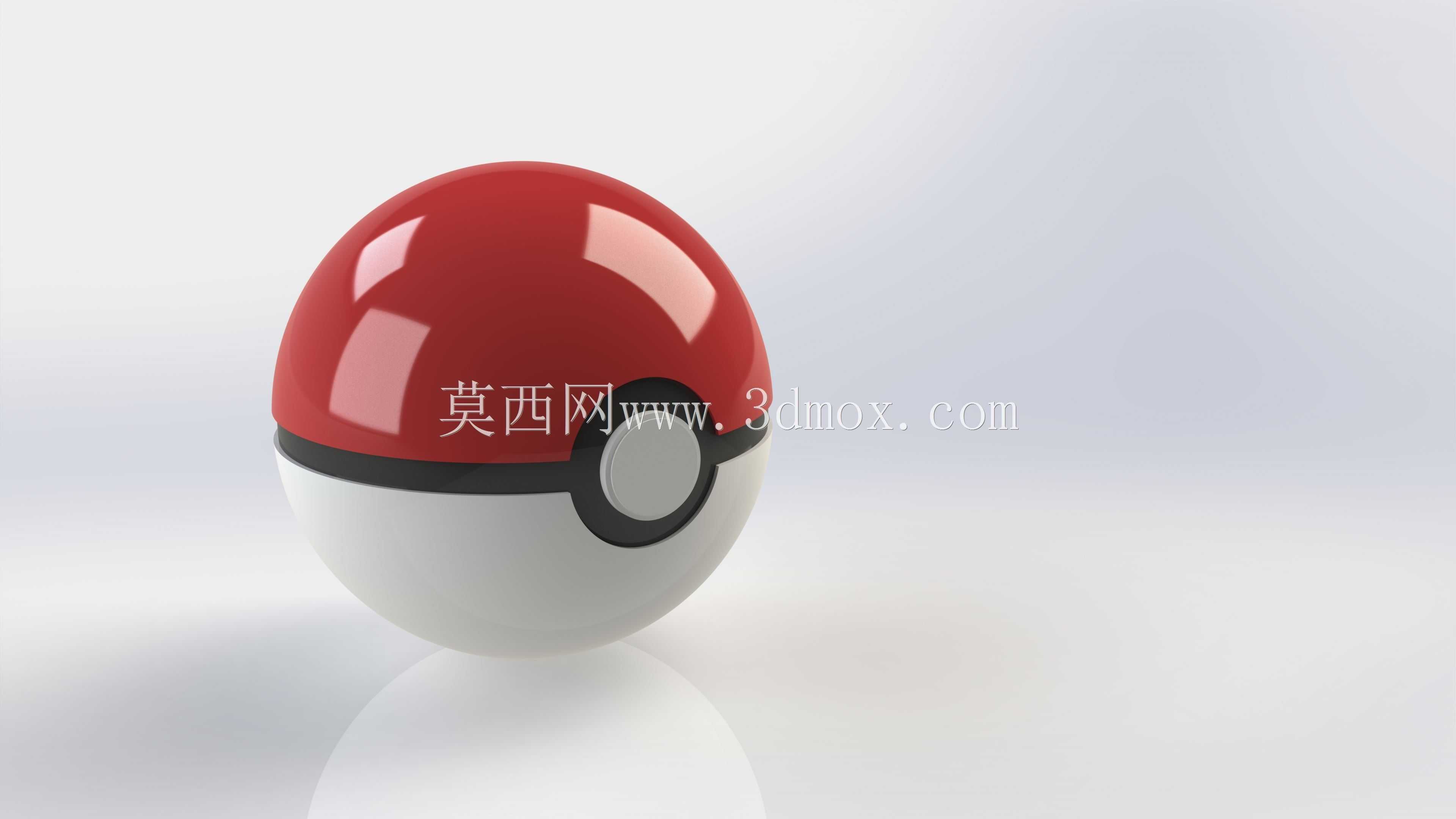

精灵球造型文创摆件三维结构设计

　　这款球形文创摆件的结构设计，最初是为动漫主题展陈的互动展示道具开发的，后续也可适配潮玩手办的收纳、桌面装饰摆件、文创礼品定制等多个场景，在潮玩生产线的样品打样、主题场馆的陈列装置搭建、青少年科创教育的结构拼装教学中都能适配使用。从实际功能层面看，该结构采用上下半球对合的装配逻辑，上半球为高光泽曲面壳体，下半球为哑光支撑底座，中部设置环形分隔筋条，正面预留圆形按键位的装配槽，既可以实现上下半球的卡扣式开合，在内部空腔放置小型手办、纪念徽章等小物件，也可以通过底部的平面结构直接放置在桌面、展架上作为静态展示件，不需要额外的支撑支架。设计过程中首先处理的是球形曲面的连续性问题，整个外球面采用G2连续的曲面建模逻辑，避免曲面拼接处出现棱线、

　　反光断层的问题，保证后续做高光表面处理的时候，整个球面的反光效果均匀自然，不会出现局部的光影畸变。中部的黑色环形筋条并非单纯的装饰件，它同时承担了上下半球的定位限位功能，筋条内侧设置有3处均匀分布的卡扣位，和上下半球内壁的卡槽对应，装配时不需要额外打胶或者螺丝固定，依靠卡扣的过盈配合就能实现上下半球的稳固连接，同时也方便用户手动拆开，取用内部放置的小物件。正面的圆形按键位采用下沉式设计，按键边缘和球面的过渡做了0.3mm的圆角处理，避免尖锐棱角造成的刮手问题，按键和安装槽之间预留0.15mm的装配间隙，保证按键按压的时候没有卡滞感，即使后续在按键内部加装轻触开关、发光模块等电子元件，也有足够的安装空间。尺寸设计上，整个球体的直径控制在100mm，这个尺寸刚好可以单手握持，也适配常规的手办展示盒内部空间，不会因为尺寸过大占用过多展陈面积，也不会因为尺寸过小丢失细节表现力。上下半球的壳体壁厚统一设置为2mm，这个壁厚既可以保证3D打印或者注塑生产的时候，壳体不会出现缩水、变形的问题，也能控制整体的重量，整个摆件的总重量控制在150g左右，放置在玻璃展架或者木质桌面上的时候，不会因为过重压伤展示面，也不会因为过轻易被碰倒。底部的支撑面做了直径40mm的平面切边，切边位置和球面的过渡做了大圆角处理，保证放置的时候接触面积足够，静态放置的倾斜角度公差控制在1度以内，不会出现放置不稳、晃动的问题。内壁的结构设计上，除了卡扣位之外，

　　还预留了2mm厚的环形安装凸台，后续如果需要加装发光组件、配重块、磁吸结构，都可以直接在这个凸台上打螺丝固定，不需要额外做结构修改，拓展性较强。曲面建模阶段特意对分模线做了隐藏处理，上下半球的分模线设置在中部黑色环形筋条的装配缝隙位置，后续生产的时候，分模线产生的飞边可以直接被筋条遮挡，不需要额外做大量的抛光打磨处理，能有效降低后续生产的后处理成本。表面处理的适配性上，上半球的曲面曲率均匀，既可以做高光亮面的烤漆处理，还原原作的光泽质感，也可以做磨砂、水转印等特殊表面效果，适配不同的文创定制需求；下半球的哑光面设置了细微的咬花纹理，既可以减少放置时的划痕产生，也能和上半球的高光面形成视觉上的质感对比，提升整体的层次感。

　　在装配逻辑的设计上，所有的卡扣都采用了导向斜角设计，用户装配的时候不需要精准对位，只需要将上下半球对准按压，就能顺着斜角滑入卡槽完成装配，拆卸的时候只需要沿着中部缝隙轻轻撬动就能分开，不会因为卡扣过紧造成拆卸时的壳体断裂。内部空腔的有效容积大概为380立方厘米，可以容纳直径不超过60mm的小型物件，不管是放置迷你手办、香薰片，还是小型的电子发光组件，都有足够的空间，空腔内部没有多余的加强筋凸起，不会对内部放置的物件造成刮擦。针对不同的生产工艺，结构也做了适配，如果采用3D打印制作，所有的壁厚都满足FDM、光固化打印的最小壁厚要求，不需要额外添加支撑就能完成打印，打印完成后的支撑去除也比较方便，不会在外观面留下明显的支撑痕迹；如果采用注塑量产，所有的筋条厚度都不超过主体壁厚的0.6倍，不会出现注塑缩水的问题，拔模斜度统一设置为1.5度，方便模具开模的时候顺利脱模。
