Fusion360参数化可定制分体式收纳外壳

　　日常做小型电子模块封装、桌面零散零件收纳时，经常会遇到现成壳体尺寸不匹配的问题——要么内部空间留得冗余浪费，要么关键元器件卡着放不进去，还要反复调整卡扣、壁厚的配合尺寸，重复建模的工作量占了不少时间。这款参数化外壳的设计，刚好瞄准了这类定制化壳体的需求痛点，把3D打印成型过程中需要考虑的公差变量全部整合到可调整的参数体系里，不用每次从零开始画草图、做凸台、切槽。

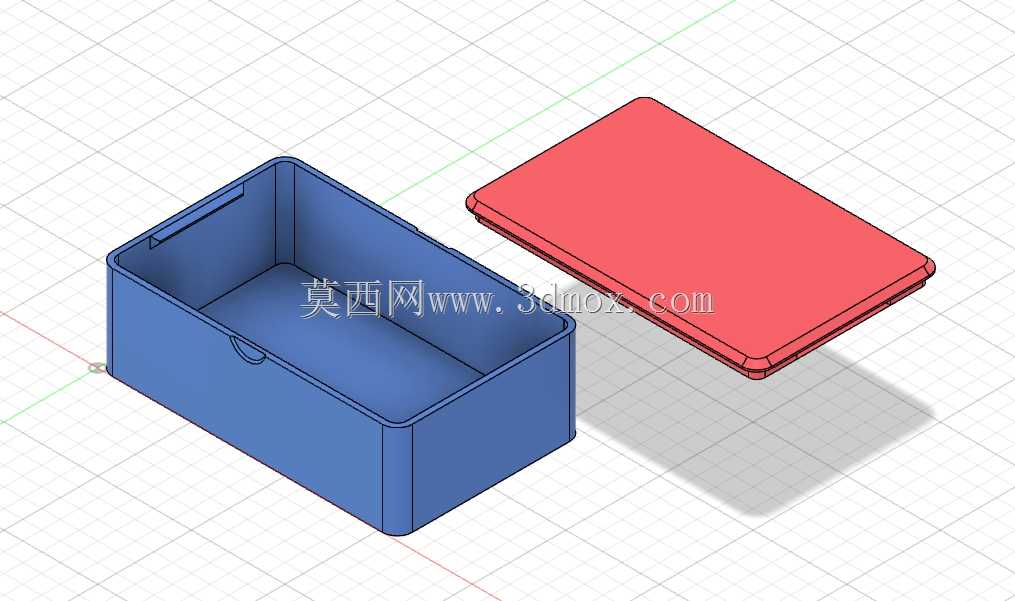

　　从实际使用场景来看，这类壳体可以覆盖桌面传感器模块封装、DIY电子项目外罩、小型五金零件分类收纳、3D打印耗材配件存放等多个场景，只要调整对应参数，就能适配不同尺寸的电路板、传感器探头、小型机械组件的安装需求。不同于固定尺寸的成品外壳，它的分体式结构由盒体与盒盖两部分组成，盒体侧壁预留的卡扣位可以和盒盖边缘的凸缘形成紧密配合，不需要额外加装螺丝或者铰链，打印完成后直接扣合就能使用，拆装都很方便，适合需要频繁打开调整内部组件的项目使用。

　　设计思路上，整个模型把长度、宽度、内部净深、外壳壁厚、盒盖与盒体的配合间隙、卡扣的凸起高度这些和3D打印成型、装配直接相关的尺寸全部做成了可驱动的用户变量，不需要逐个修改特征草图，只要在参数面板里输入目标尺寸，整个模型就能自动更新，连带卡扣、边缘圆角这些细节特征也会同步适配调整，不会出现改了整体尺寸后局部特征错位、配合间隙失效的问题。考虑到FDM3D打印的成型特性，所有边角都做了合适的圆角过渡，既避免打印过程中出现尖角翘边的问题，也能减少日常使用时的磕碰损伤，盒体侧壁的小凸耳结构还可以用来穿扎带或者打螺丝，把整个外壳固定在设备机架、墙面或者工作台面上，拓展安装方式。

　　尺寸边界方面，参数调整时需要注意几个工程约束：壁厚的最小值不能低于常用3D打印耗材的最小成型厚度，比如PLA材料打印时壁厚建议不小于1.2mm，否则打印出来的壳体容易出现强度不足、侧壁透缝的问题；盒盖与盒体的配合间隙要根据选用的打印精度调整，常规0.2mm层厚打印时，单边间隙留0.2-0.3mm就能保证扣合顺畅又不会松垮，如果是用更高精度的树脂打印，间隙可以适当缩小到0.15mm左右；内部净尺寸的设置要提前算好元器件的安装空间，比如要放带引脚的电路板时，净深要预留出引脚突出的高度，避免盒盖扣合后压到元件引脚造成短路。盒体底部没有做额外的加强筋，是为了给参数调整留出足够的自由度，如果需要承载较重的零件，可以在参数调整完成后自行添加底部加强筋结构，不会影响盒盖与盒体的配合精度。

　　实际建模过程中，这类参数化壳体的逻辑是先做整体的基体特征，再通过草图约束把所有可变尺寸关联到用户参数上，最后做配合部位的切除与凸台特征，保证所有特征的尺寸参考都依附于基础参数，不会出现外部参考丢失导致特征报错的问题。对于经常做小型项目封装的结构工程师来说，这类参数化模型可以大幅减少重复建模的时间，不用每次都重新画盒体、配盒盖、调间隙，只要输入目标尺寸就能快速生成可用的壳体模型，再根据具体的安装需求在侧壁开孔、加固定柱，就能快速完成整个项目的结构设计。另外模型附带的通用格式文件，也能导入到其他三维软件里做进一步调整，哪怕不使用原生的参数化功能，也能作为基础壳体模型修改使用，省去从零开始建模的步骤。
