拖车导向用立式安装滑轮组件结构

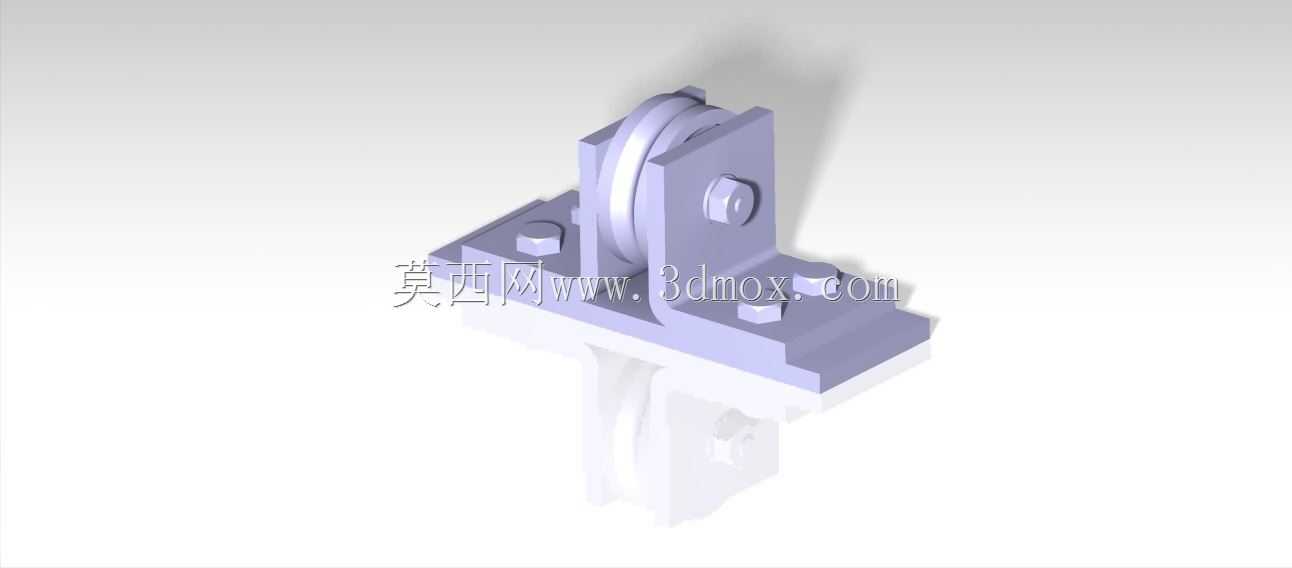

　　这套滑轮组件主要应用在厂区物料转运拖车的运行导向场景中，在拖车沿预设轨道行进、或是经过固定路径的接驳工位时，承担侧向导向与承托牵引绳/导向轨接触传力的作用，避免拖车行进中出现偏移卡滞，降低拖行过程中的摩擦阻力。从结构设计来看，组件采用一体式立式支座搭配单槽滑轮的布局，支座底部为带安装孔的平板结构，安装时可通过螺栓直接固定在工位基座或者轨道旁的安装架上，安装孔位采用对称分布设计，能适配常见的槽钢、方管焊接机架的安装孔距，不需要额外做转接板加工，现场装配效率较高。支座的立板部分做了加厚处理，立板与底板之间设置有过渡加强筋，能承受滑轮传递过来的径向载荷，避免拖车经过时侧向冲击力导致立板变形。滑轮部分采用带圆弧槽的轮体结构，

　　槽型弧度匹配常用的圆钢导向轨或者钢丝绳直径，轮体与中心销轴之间预留有转动间隙，销轴两端通过内六角螺栓锁紧在两侧立板上，装配时可以通过调整螺栓锁紧力控制滑轮的转动阻尼，避免轮体出现轴向窜动。在实际使用场景中，这类滑轮通常成组布置在拖车运行路径的拐点或者接驳位置，当拖车拖行经过时，滑轮槽面与拖车侧面的导向条或者牵引钢索接触，将滑动摩擦转化为滚动摩擦，大幅降低拖行时的阻力，同时约束拖车的行进轨迹，防止拖车偏离预设路径碰撞周边设备。设计过程中充分考虑了车间现场的使用工况，整体结构没有复杂的异形曲面，所有零部件都采用常规的机加工或者型材下料即可制作，支座的安装平面与滑轮中心的高度差经过匹配计算，

　　保证安装后滑轮槽的中心高度与拖车导向条的中心高度一致，避免出现偏载磨损。安装边界方面，底板的四个安装孔分别布置在底板四角，孔位距离侧边的余量足够普通扳手的操作空间，现场安装时不需要特殊工具，常规的内六角扳手、开口扳手即可完成全部装配作业。轮体的转动部分没有设置额外的密封结构，适配车间干燥无大量粉尘的常规工况，如果应用在多粉尘的场景，也可以在销轴位置加装防尘垫圈，不需要改动主体支座结构。从受力角度分析，当拖车以常规低速经过滑轮位置时，冲击力会通过轮体传递到销轴，再分散到两侧立板最终传导到底部安装基座，整个传力路径短，应力分布均匀，不会出现局部应力集中导致的部件断裂问题。轮体的宽度略大于立板的间距，转动时不会与立板发生摩擦，

　　长期使用也不会出现轮体侧面磨损的问题。这类滑轮组件除了应用在拖车上，也可以适配小型输送线的线缆导向、轻型吊装设备的导向轮场景，结构通用性较强，建模时所有配合面都预留了合理的公差间隙，装配时不会出现干涉问题，各个零部件都可以单独拆解替换，后期维护时只需要更换磨损的轮体或者销轴即可，不需要整体更换整个组件，能降低现场的维护成本。
